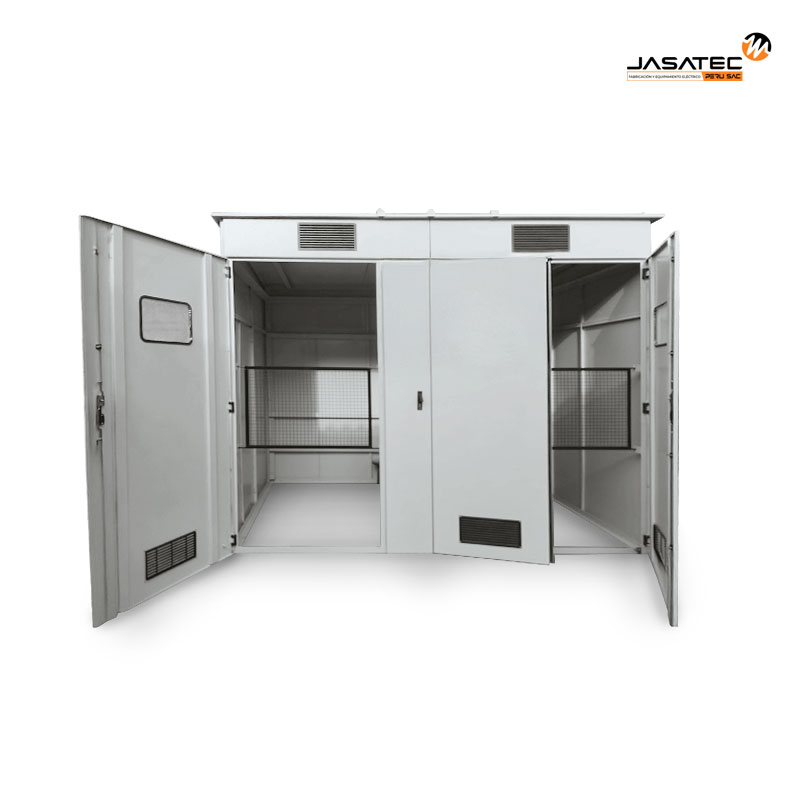

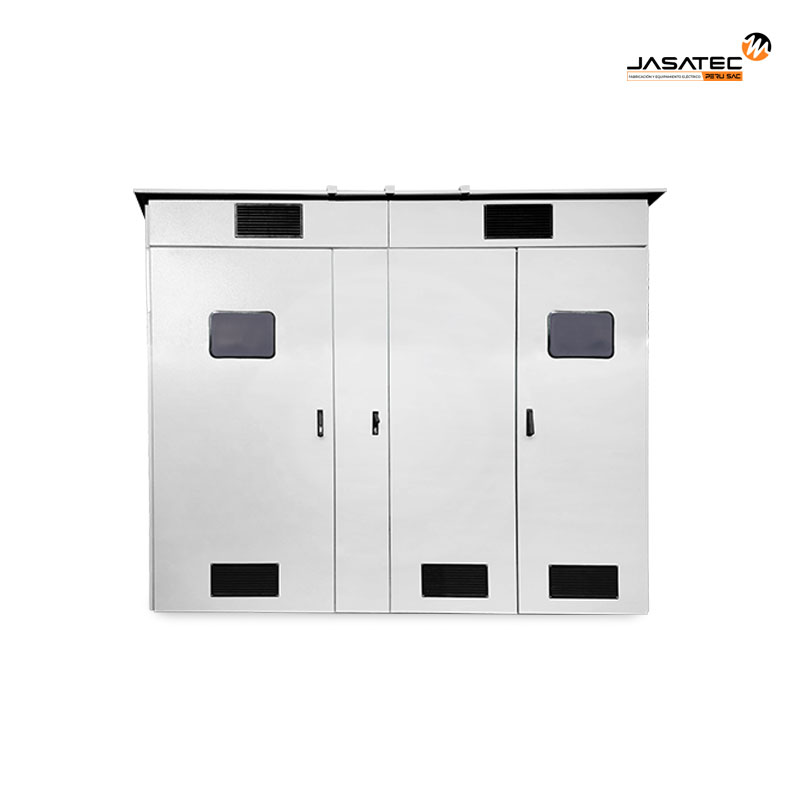

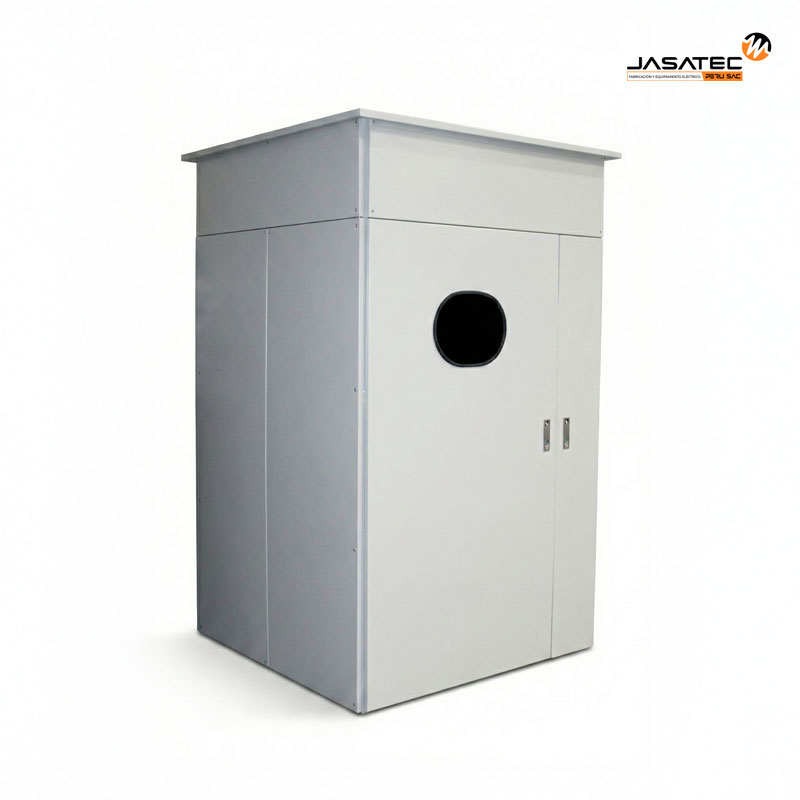

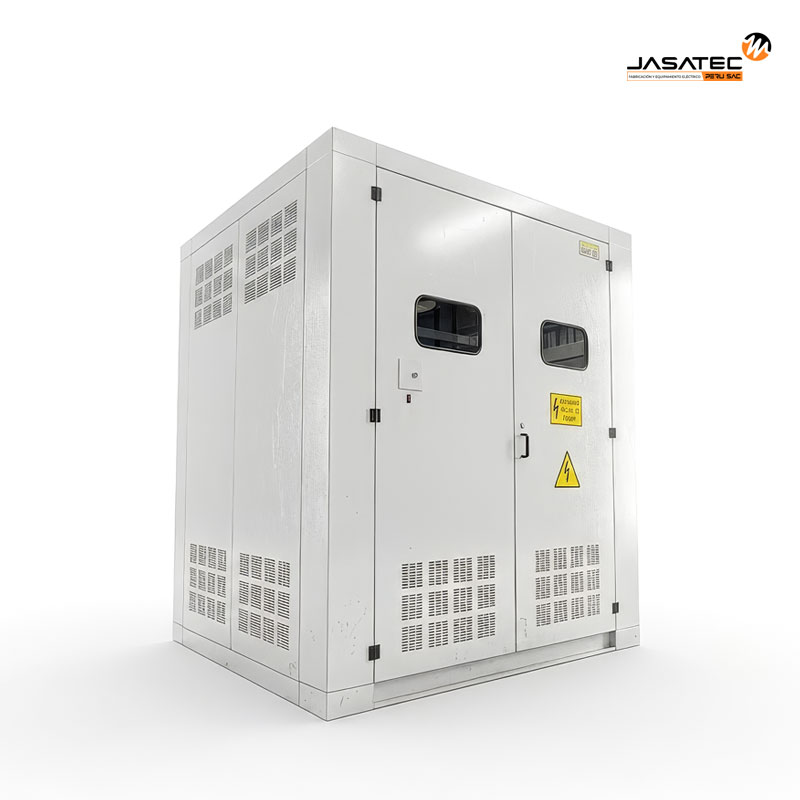

DESCRIPCIÓN DEL PRODUCTOSUBESTACIONES COMPACTAS (CELDAS INTEGRADAS)
En Jasatec Perú ofrecemos nuestra línea de subestaciones compactas, diseñadas para brindar la combinación perfecta de continuidad y seguridad a cada sistema eléctrico.
Su diseño versátil permite su instalación en cualquier tipo de proyecto (plantas industriales, hospitales, centros comerciales), cumpliendo estrictamente con la norma internacional IEC 62271-200 y garantizando la máxima seguridad operativa tanto en servicio interior como exterior.
DESCARGA LA FICHA TÉCNICA
ESPECIFICACIONES TÉCNICAS SUBESTACIÓN COMPACTA (CELDAS MT/BT)
| Parámetro | Especificación |
|---|---|
| Producto | Subestación Compacta (Celdas Integradas) |
| Marca | FIRST POWER / JASATEC |
| Norma de Fabricación | IEC 62271-200 (Celdas), IEC 60076 (Transformadores) |
| Uso | Interior / Exterior (NEMA 3R bajo pedido) |
| Configuración Típica | Llegada MT + Transformación + Baja Tensión + Medición |
| Material del Gabinete | Acero Cold Rolled (Calibre 16BWG) o Galvanizado |
| Parámetro | Valor / Rango |
|---|---|
| Tensión Nominal de Servicio | 10 kV, 13.2 kV, 22.9 kV (Hasta 36 kV) |
| Frecuencia | 60 Hz |
| Corriente Nominal (Barras) | 400 A / 630 A (Según requerimiento) |
| Nivel de Aislamiento | 12 / 24 / 36 kV |
| Capacidad de Ruptura | 16 kA / 20 kA (Según equipo de maniobra) |

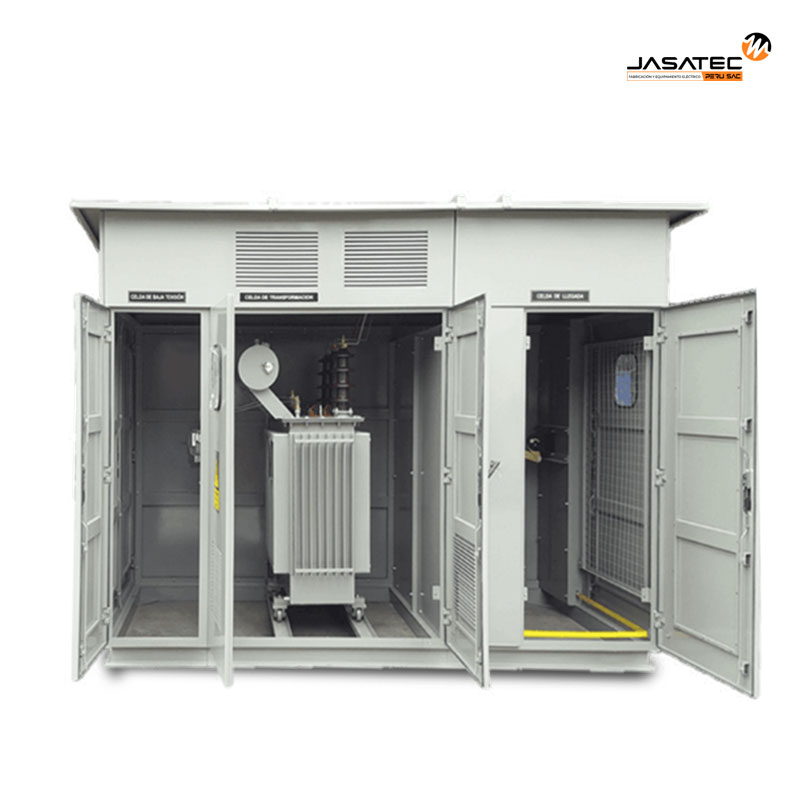

| Celda | Característica | Detalle |
|---|---|---|
| 1. Celda de Llegada (Media Tensión) | Equipamiento | Seccionador de carga tripolar (aire o SF6) con operación bajo carga. |
| Protección | Fusibles limitadores de corriente tipo HH de alta capacidad interruptiva. | |
| Seguridad | Mecanismo percutor (apertura trifásica por fusión de un fusible) y enclavamientos mecánicos. | |
| Accesorios | Visor de inspección, indicadores de tensión capacitivos, barras de cobre electrolítico. | |
| 2. Celda de Transformación | Función | Alojamiento y protección mecánica del transformador (Seco o en Aceite). |
| Acoplamiento | Directo mediante soleras de cobre flexible o barras rígidas sobre aisladores de resina. | |
| Ventilación | Rejillas de ventilación natural calculadas para la disipación térmica (IP31/IP21). | |
| Seguridad | Puertas con malla de protección y acceso restringido. | |
| 3. Celda de Baja Tensión | Equipamiento Principal | Interruptor termomagnético general (Caja moldeada o Bastidor abierto). |
| Distribución | Barras de cobre para distribución de cargas y circuitos derivados. | |
| Medición (Opcional) | Multímetro digital (Tensión, Corriente, Frecuencia, Potencia). |
| Característica | Detalle |
|---|---|
| Estructura | Modular, rígida y autosoportada. Fácil de ampliar. |
| Grado de Protección | IP31 (Estándar Interior) / IP44-IP54 (Opcional Exterior) |
| Acabado | Pintura electrostática en polvo (RAL 7035 / RAL 7032). |
| Ventilación | Natural (AN) o Forzada (AF) con termostato según potencia. |
| Seguridad | Puesta a tierra en todas las puertas y estructura. |
Ideales para proyectos que requieren alta confiabilidad y seguridad en espacios reducidos:
- Plantas industriales y mineras.
- Centros comerciales y grandes superficies.
- Hospitales y clínicas.
- Edificios de oficinas y corporativos.
- Sistemas de bombeo y tratamiento de agua.
