CELDAS CHINT DISTRIBUCIÓN CON AISLAMIENTO DE GAS SF6 – GIS

12/24/36 KV

Solicita información del Producto




    CELDAS DE DISTRIBUCIÓN CON AISLAMIENTO DE GAS

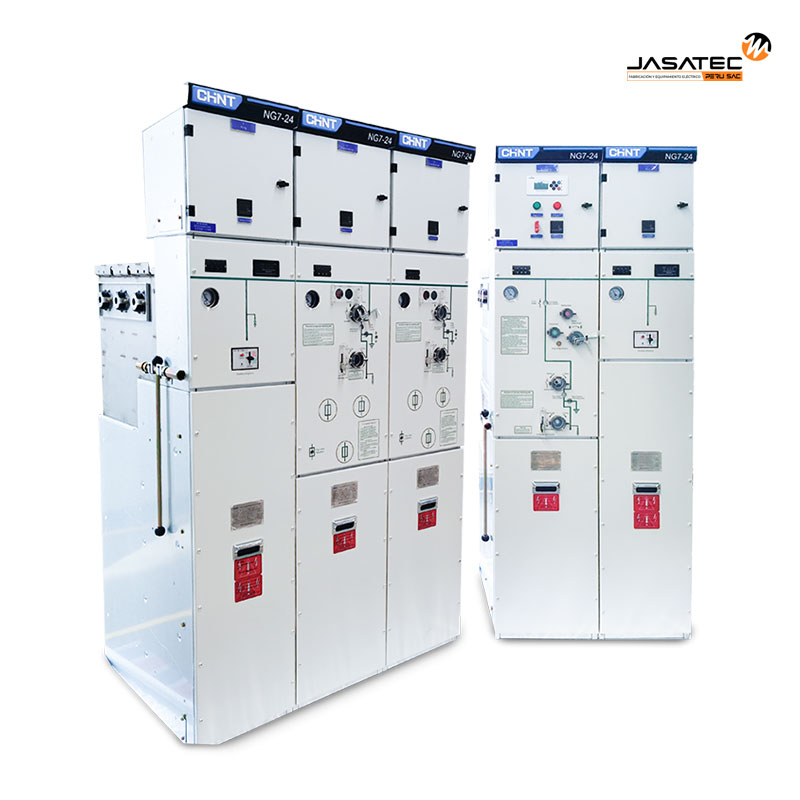

    SERIE NG7 – CELDAS GIS (C-GIS)

    TIPOS DE CELDAS DISPONIBLES (EN STOCK)

    ⚡ Celda con Interruptor en Vacío

    Protección de transf distribución / alimentadores.

    • Dimensiones 420x750x(1600+350+58)
    • Altitud ≤ 1000/4000 msnm
    • Alimentación Auxiliar 220Vac / 24Vcc
    • Operación: Manual +Bobina de disparo 24Vcc
    • Endurancia mecánica interruptor 10000 / seccionador 3000
    • 01 Interruptor en vacío 24kV 630A, 20kA/3s
    • 01 Seccionador 630A – 20kA/3s
    • 01 Seccionador de tierra 630A
    • 01 Rele de protección FS-R210E
    • 03 CT, LDZC-20 / 100-300/5A 5P20 2.5VA
    • 01 Controlador Temp. y Humedad WSD-6
    • 01 Bobina de disparo 24Vcc
    • 01 Detector de tensión DXN-24/T

    🔄 Celda con Seccionador Fusible

    Protección y maniobra de redes de distribución / alimentadores.

    • Operación: Manual+01 Bobina de disparo 24Vdc
    • Dimensiones 420x750x(1600+350+58)
    • Altitud ≤ 2000 msnm
    • Endurancia mecánica seccionador bajo carga 10000 / a tierra 5000
    • Tasa de fuga anual ≤ 0.01%
    • Alimentación Auxiliar 220Vac
    • 01 Rele de protección FS-R210E
    • 03 CT, LDZC-20 / 100-300/5A 5P20 2.5VA
    • 01 Seccionador bajo carga 630A – 20kA/3s.
    • 01 Seccionador de tierra 600A
    • 01 Detector de tensión DXN-24/T
    • 01 Controlador de Temp y Humed WSD-6

    🔌 Celda de Remonte

    Aplicación para acometida de cables y extensión de alimentadores / salidas.

    • Dimensiones: 375x750x(1600+350+58)
    • Altitud ≤ 1000/4000 msnm
    • Alimentación auxiliar 220Vac
    • 01 Detector de presencia de tensión DXN-24/Q
    • 01 Controlador de Temperatura y Humedad WSD-6
    • 01 Detector de fallas a tierra EKL4.

    📊 Celda de Medición

    Diseñada para medición y control eléctrico.

    • Dimensiones 700x750x(1600+350+58)
    • Altitud ≤ 4000 msnm
    • Alimentación Auxiliar 220Vac
    • 01 Voltage transformer 22.9/V3 : 0.11/V3 :
      0.11/V3, 0.2/3P, 10/10VA.
    • 03 Fusible 0.5A (Provisto por el cliente
    • 01 Detector de presencia de tensión DXN-24/Q
    • 01 Controlador de Temperatura y Humedad WSD-6

    🌐 Innovación para Redes Urbanas

    La serie NG7 de CHINT representa la nueva generación de cuadros eléctricos miniaturizados con aislamiento de gas (C-GIS), desarrollada para responder a las altas exigencias de la urbanización moderna.

    Su diseño compacto y totalmente sellado la convierte en la solución ideal para subestaciones secundarias, redes en anillo y terminales de usuario, garantizando un suministro estable incluso en entornos complejos.

    🚀 Ventajas Tecnológicas
    🛡️ Sellado Hermético IP67

    Partes activas alojadas en carcasa de acero inoxidable totalmente sellada, protegida contra humedad, contaminación y gases corrosivos.
    🔧 Modular y Expandible

    Configuración flexible de 1 a 5 circuitos en una misma carcasa, permitiendo ampliaciones futuras según necesidades del cliente.
    📡 Automatización Inteligente

    Compatible con soluciones de automatización y monitoreo remoto para control inteligente de redes eléctricas.
    🌎 Alta Resistencia Ambiental

    Operación confiable hasta 5000 msnm, temperaturas de -25°C a +40°C y resistencia sísmica hasta magnitud 8.

    💡 Aplicación Ideal: Subestaciones compactas, minería, industria, zonas urbanas densas y entornos con espacio limitado.


    DESCARGA LA FICHA TÉCNICA


    📄 Descargar Ficha Técnica

    ESPECIFICACIONES TÉCNICAS
    CELDAS DE DISTRIBUCIÓN GIS (SF6) – SERIE NG7

    📌 Descripción General
    Parámetro Detalle
    Marca CHINT
    Modelo NG7-12 / NG7-24
    Tecnología Aislamiento en Gas SF6 (C-GIS)
    Diseño Modular, carcasa de acero inoxidable sellada
    Aplicación Redes de anillo, subestaciones secundarias, distribución urbana
    Configuraciones F (No extensible), K (Extensible), D (Caja derivación)
    ⚡ Parámetros Eléctricos Nominales
    Parámetro Especificación
    Tensión Nominal 12 kV / 24 kV
    Frecuencia 50 / 60 Hz
    Corriente Nominal (Barras) 630 A (Estándar) / 1250 A (Modelo V)
    Corriente de Ruptura (Carga) 630 A (Modelos F)
    Corriente de Corte (Cortocircuito) 20 kA / 25 kA (Según modelo)
    Corriente Soportada (Pico) 50 kA / 63 kA
    Corriente Soportada (Corta duración) 20 kA / 25 kA (4 segundos)
    🛡️ Niveles de Aislamiento y Rigidez Dieléctrica
    Tipo de Prueba Fase a Tierra / Fase a Fase Entre Contactos Abiertos
    Tensión a Frecuencia Industrial (1 min) 42 kV / 65 kV 48 kV / 79 kV
    Tensión al Impulso Tipo Rayo (BIL) 75 kV / 125 kV 85 kV / 145 kV
    Tensión de Ensayo Dieléctrico 24 kV
    ⚙️ Sistema de Gas SF6 y Mecánica
    Parámetro Valor
    Presión Nominal de Gas (20°C) 0.04 MPa
    Presión Mínima Funcional 0.02 MPa
    Tasa de Fuga Anual ≤ 0.01% / año
    Grado de Protección (Tanque) IP67 (Sellado hermético)
    Grado de Protección (Carcasa) IP4X
    Vida Mecánica (Interruptor Carga) 5000 operaciones
    Vida Mecánica (Disyuntor/V) 10000 operaciones
    🌡️ Condiciones Ambientales de Operación
    Condición Límite
    Temperatura Ambiente Máx: +40°C / Mín: -25°C
    (Promedio 24h ≤ 35°C)
    Altitud ≤ 5000 m (Estándar especificado >1000m)
    Humedad Relativa Diaria ≤ 95% / Mensual ≤ 90%
    Entorno de Instalación Sin gases explosivos/corrosivos, Contaminación Clase III
    Resistencia Sísmica Magnitud 8
    📚 Normas de Cumplimiento
    • IEC 62271-200: Aparamenta bajo envolvente metálica (1-52 kV)
    • IEC 62271-100: Disyuntores de CA de alta tensión
    • GB/T 3906 / GB/T 4208: Grados de protección IP y distribución
    • GB/T 11023: Pruebas de hermeticidad de gas SF6
