Los conectores enchufables roscados FIRST POWER están diseñados para garantizar una conexión segura, confiable y de alta conductividad eléctrica en sistemas industriales y de potencia. Fabricados con materiales de alta resistencia mecánica y excelente comportamiento térmico, permiten una unión firme entre cables unipolares, asegurando un óptimo flujo de corriente y una mayor durabilidad del sistema.
Compartir en redes:
Facebook
Email
LinkedIn
WhatsApp
CONECTORES ENCHUFABLES ROSCADOS
PARA CABLES UNIPOLARES (24kV) – FIRST POWER
Aplicación y Generalidades
Los conectores de cable tipo T Deadbreak apantallados se utilizan ampliamente para conectar con el terminal de entrada o salida del interruptor principal de anillo mediante un perno prisionero. También se utilizan en varias cajas de derivación de cables y subestaciones de gabinete.
Antes de la instalación, confirme que los conos de alivio de tensión, los bloques terminales y los componentes de sellado del cable coincidan con la sección transversal del cable.
Características y Cumplimiento
Diseño y EspecificacionesEl conector Deadbreak cumple con los requisitos de la interfaz C según las normas EN50180 y 50181. La especificación del tamaño del tapón incluye un lado mayor de 56 mm, lado menor de 46 mm, longitud de 90 mm y orificio interior M16.
Compatibilidad de CableDiseñado para cumplir con los requisitos de cable XLPE, abarcando una sección transversal de 25 mm² hasta 630 mm².
Normativas InternacionalesLa función del producto cumple rigurosamente con los estándares y normativas internacionales IEC60502, IEC61442 y GB/T12706.
Tensión y UsoConector de cable diseñado específicamente para sistemas y aplicaciones de 24kV de ruptura muerta.
Atención: Al hacer el chaflán del semiconductor, el corte debe ir desde la capa aislante principal hacia el semiconductor; si el chaflán se hace en la dirección incorrecta, se rayará fácilmente la capa aislante principal.

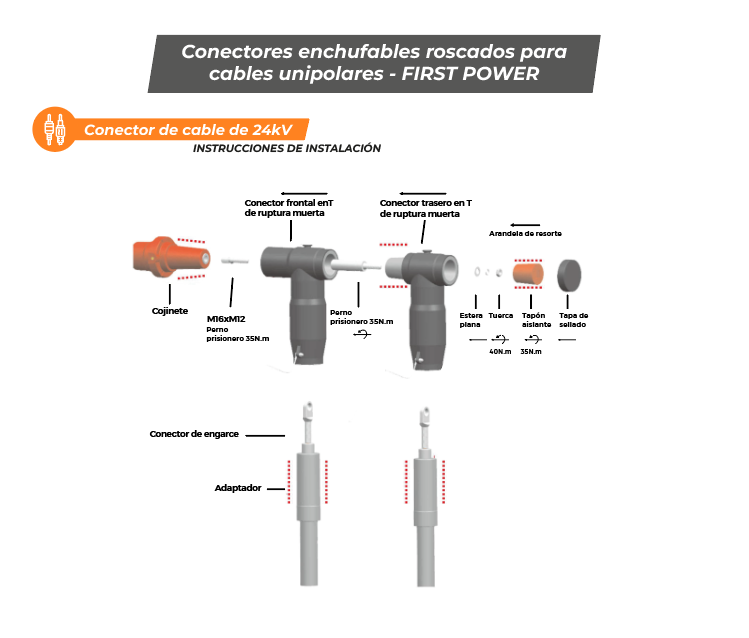

FASES DE INSTALACIÓN
| Fase | Descripción del Procedimiento | Consideraciones Clave |
|---|---|---|
| Separación de fases del cable | De acuerdo con las necesidades de instalación, corte limpiamente la cubierta exterior del cable a una longitud de 650-1200 mm. Reserve una capa de blindaje de acero de aproximadamente 30 mm para la conexión a tierra y una capa de revestimiento interior de 10 mm. | Tratamiento Térmico o Frío: Dependiendo del método, instale los manguitos termorretráctiles o de contracción en frío, encogiendo primero los tres manguitos para cubrir rellenos, o aplicando calor uniformemente. |
| Proceso del Cable y Adaptador | Corte el apantallamiento de cobre alrededor del tubo aislante, corte la capa semiconductora unos 167 mm y la capa aislante principal según la profundidad del terminal (normalmente 50+2 mm). Haga un chaflán de 2×45° en la parte superior. | Limpieza: Verifique la superficie de la capa de aislamiento principal; si tiene partículas, use papel de limpieza en la dirección correcta para no llevar partículas semiconductoras a la capa aislante. |
| Conector en T delantero | Aplique grasa uniformemente en el adaptador y orificio, empuje el cuerpo en T hacia el cable. Instale el perno prisionero (M16/M12) en el pozo del buje, enchufe el cuerpo en T y use una llave de vaso para apretar la tuerca firmemente a 40 N.m. | Precaución: Asegúrese de que el perno prisionero esté en el centro del orificio del conector de crimpado para evitar dañar la rosca o producir partículas que afectarán el aislamiento. |
| Conector Trasero Deadbreak | Si el Conector Frontal está instalado, desensamble la tapa y elementos en orden correcto. Atornille la varilla de cobre al lado M12, aplique grasa y empuje el Conector Trasero dentro del orificio trasero del Conector Frontal. | Ajuste final: Ensamble las arandelas y tuerca, apriete a 40 N.m, atornille el tapón aislante con herramienta profesional y finalmente cubra la tapa de sello. |

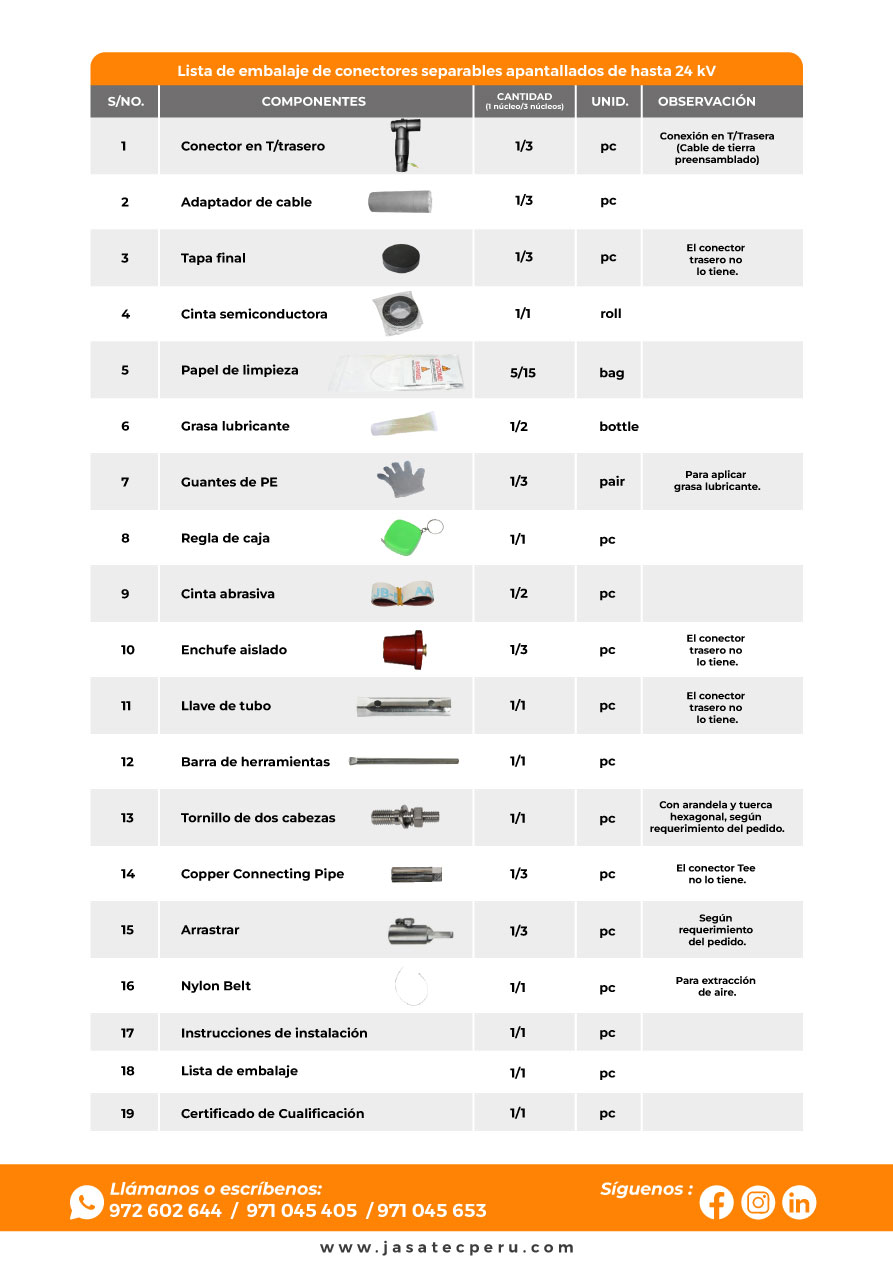

LISTA DE EMBALAJE DE CONECTORES SEPARABLES APANTALLADOS HASTA 24 KV

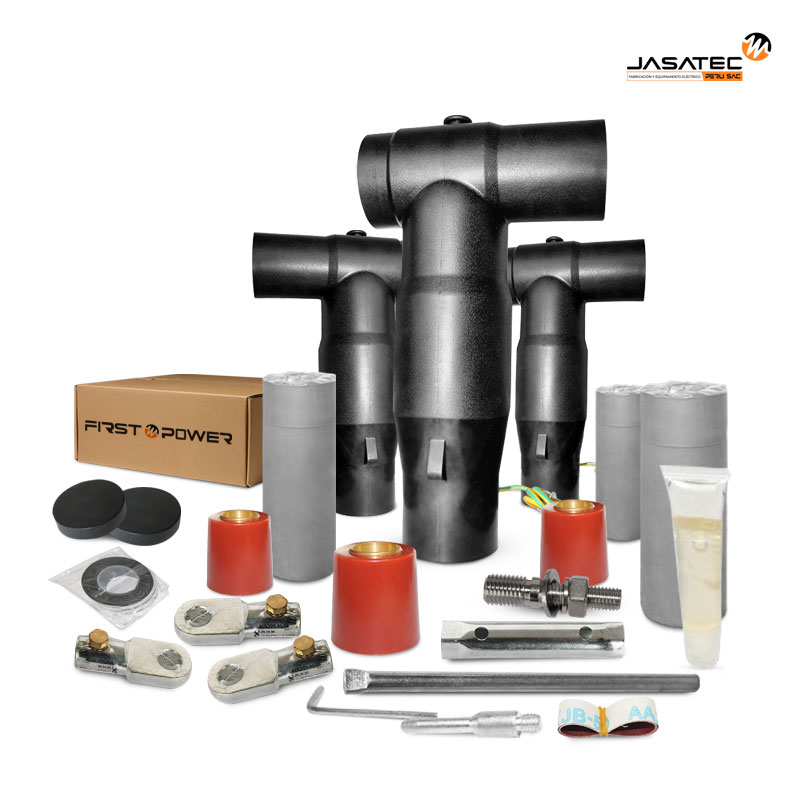

Componentes del Paquete
| S/NO. | Componentes | Cantidad (1 núcleo/3 núcleos) | Unid. | Observación | Imagen |
|---|---|---|---|---|---|

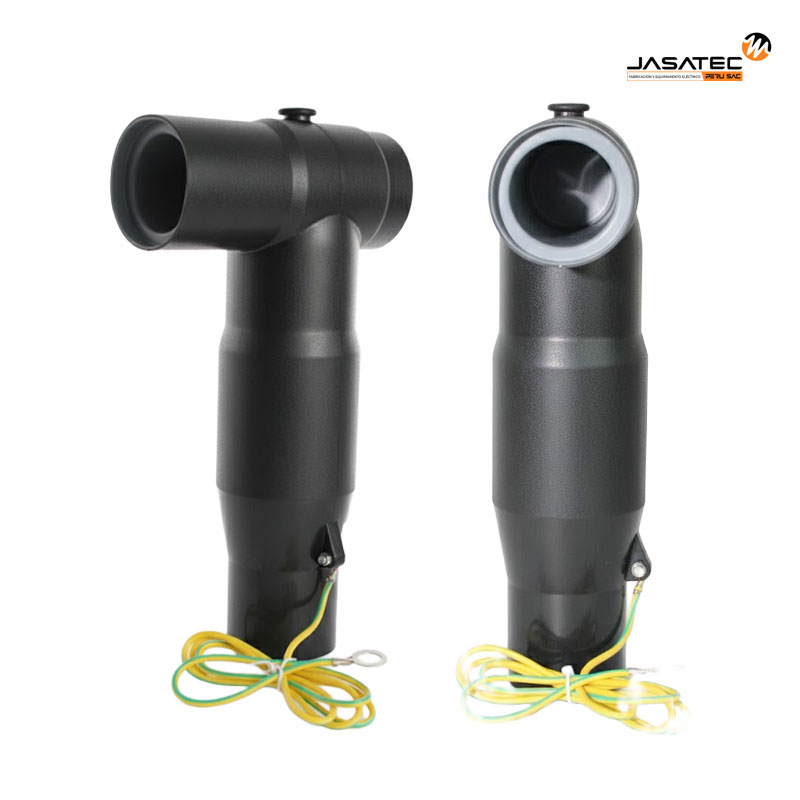

| 1 | Conector en T/trasero | 1/3 | pc | Conexión en T/Trasera (Cable de tierra preensamblado) |  |

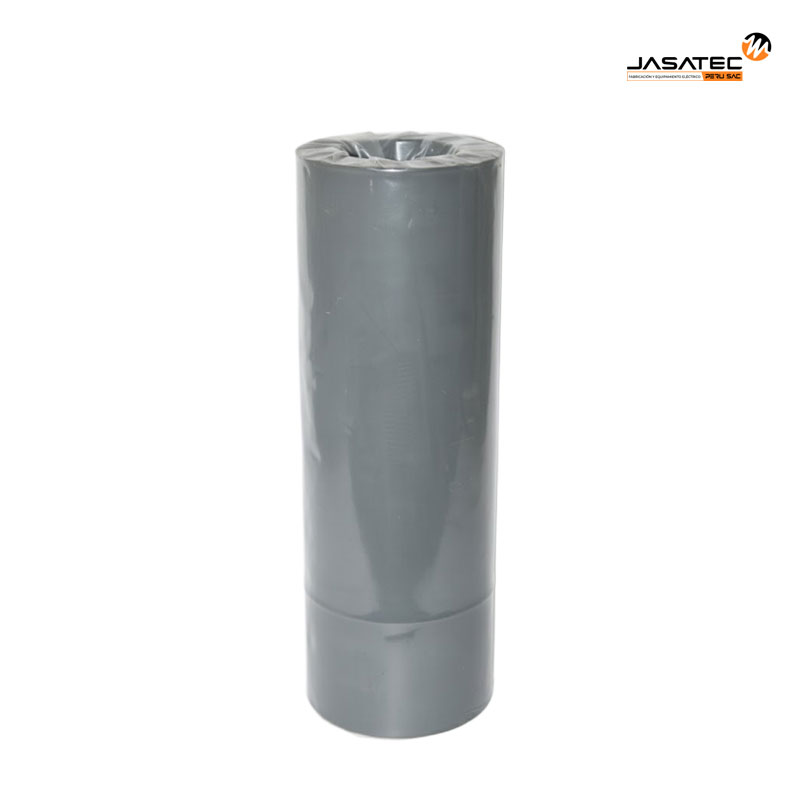

| 2 | Adaptador de cable | 1/3 | pc |  |
|

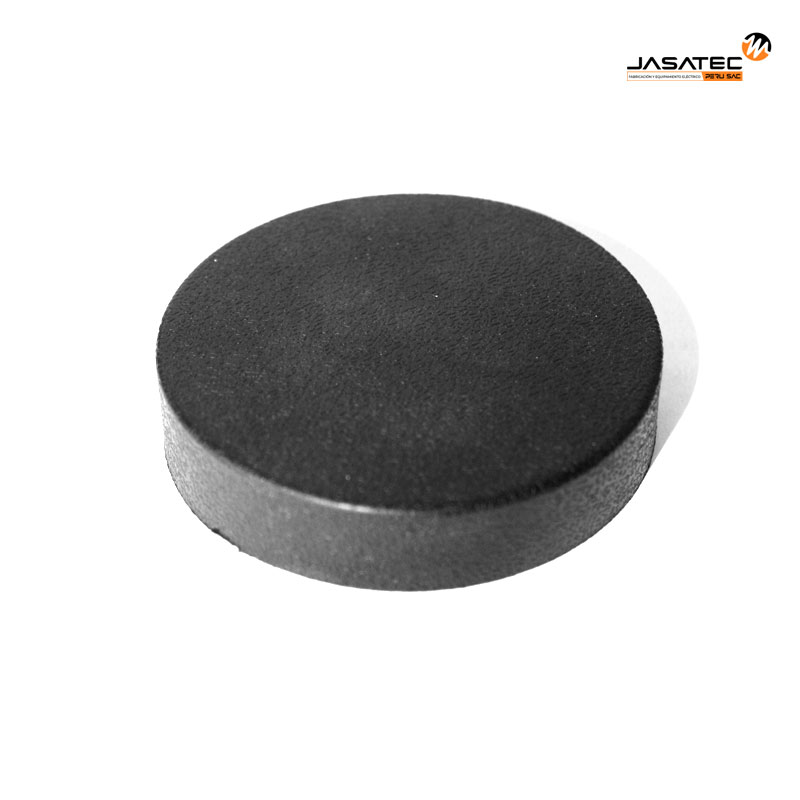

| 3 | Tapa final | 1/3 | pc | El conector trasero no lo tiene. |  |

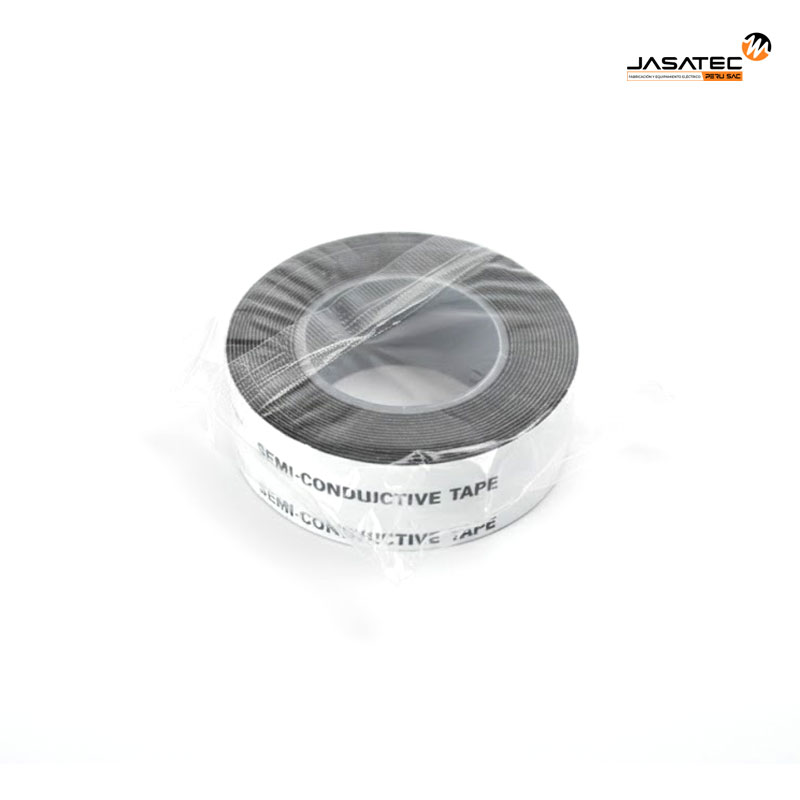

| 4 | Cinta semiconductora | 1/1 | roll |  |
|

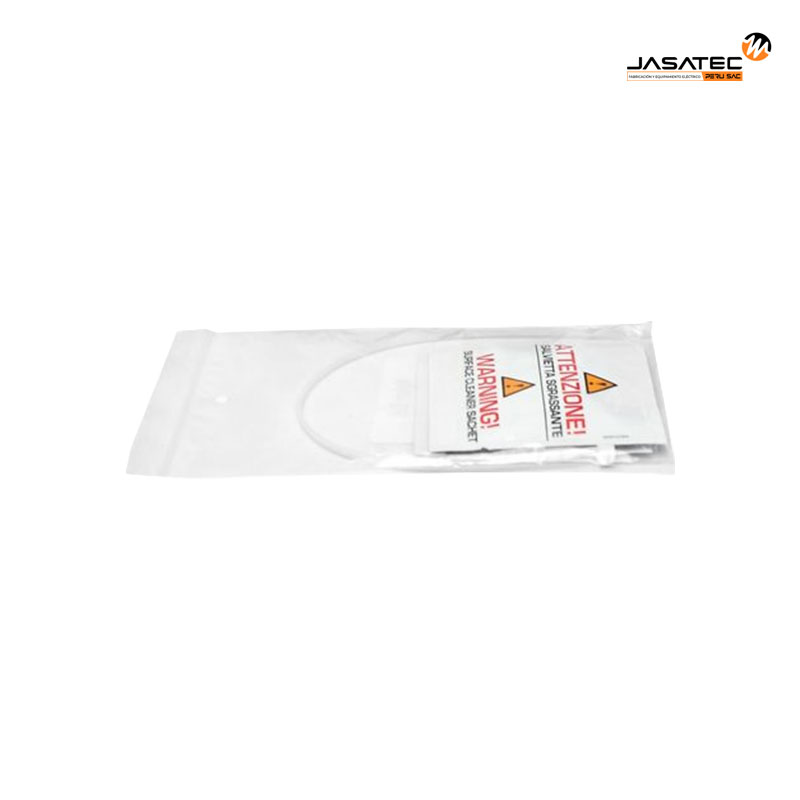

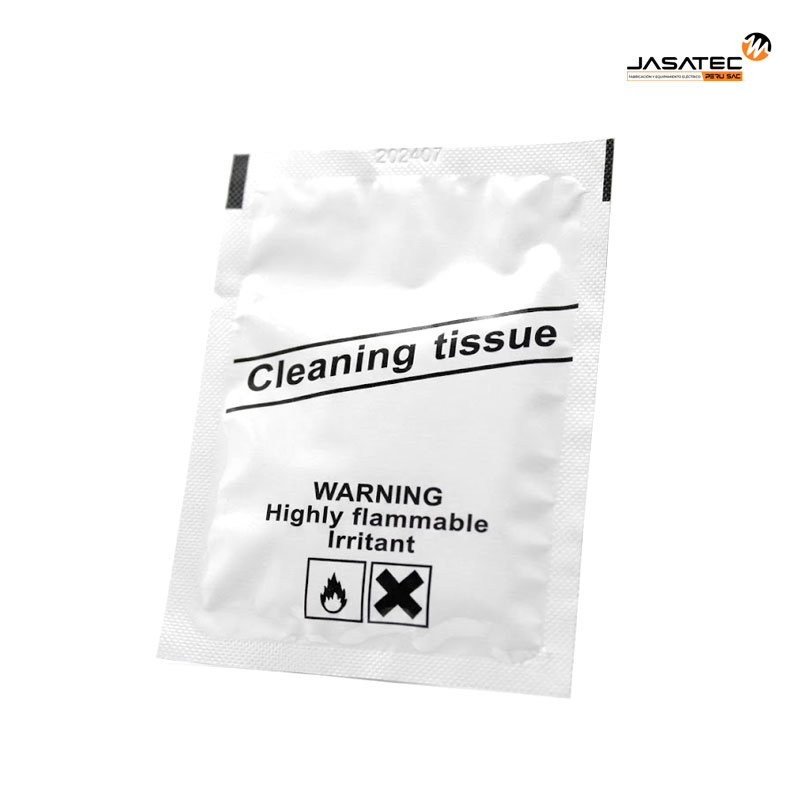

| 5 | Papel de limpieza | 5/15 | bag |  |
|

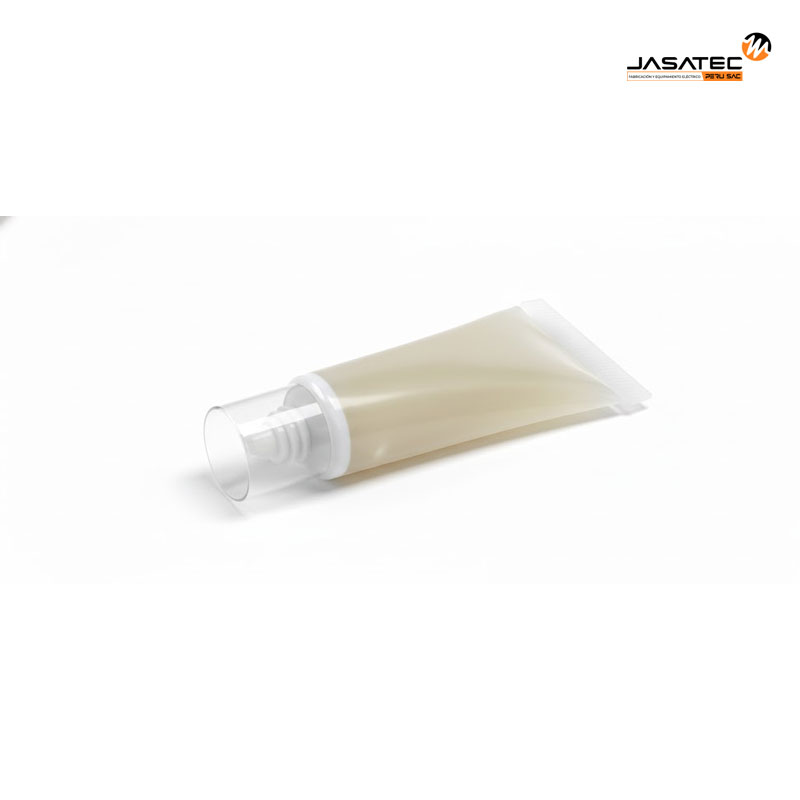

| 6 | Grasa lubricante | 1/2 | bottle |  |
|

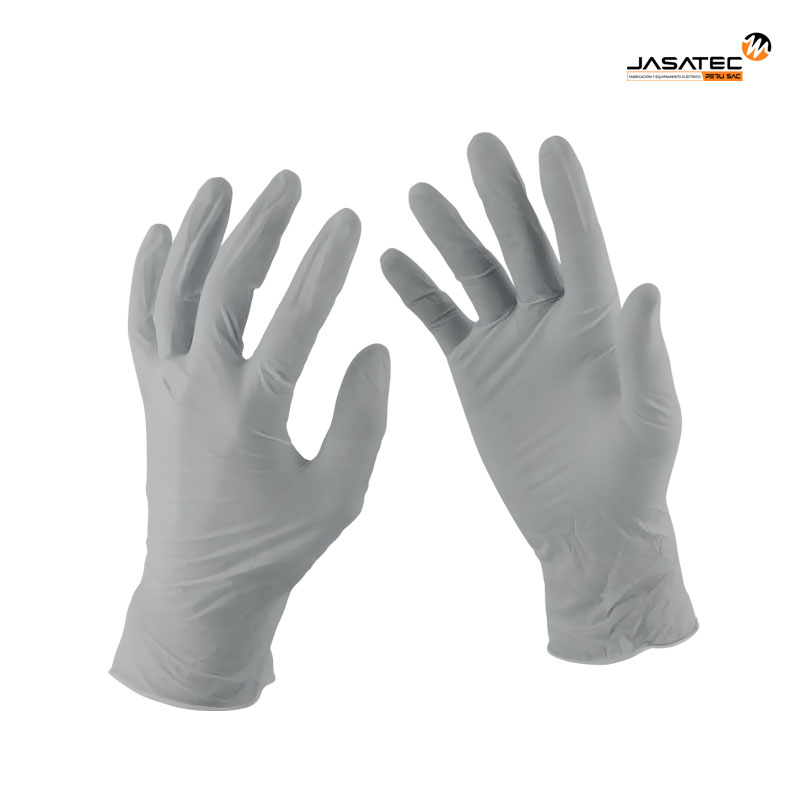

| 7 | Guantes de PE | 1/3 | pair | Para aplicar grasa lubricante. |  |

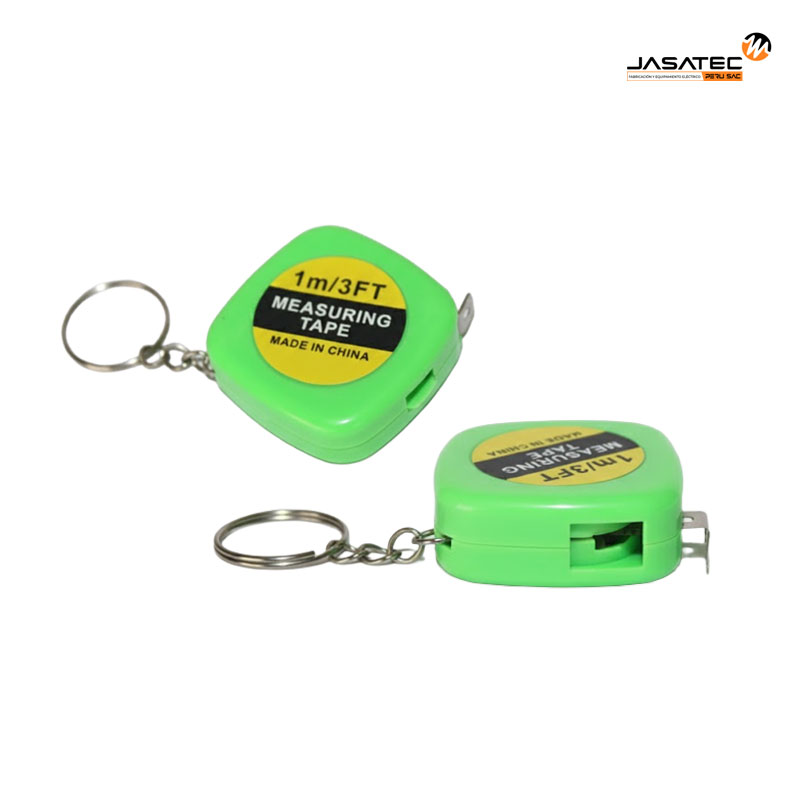

| 8 | Regla de caja | 1/1 | pc |  |
|

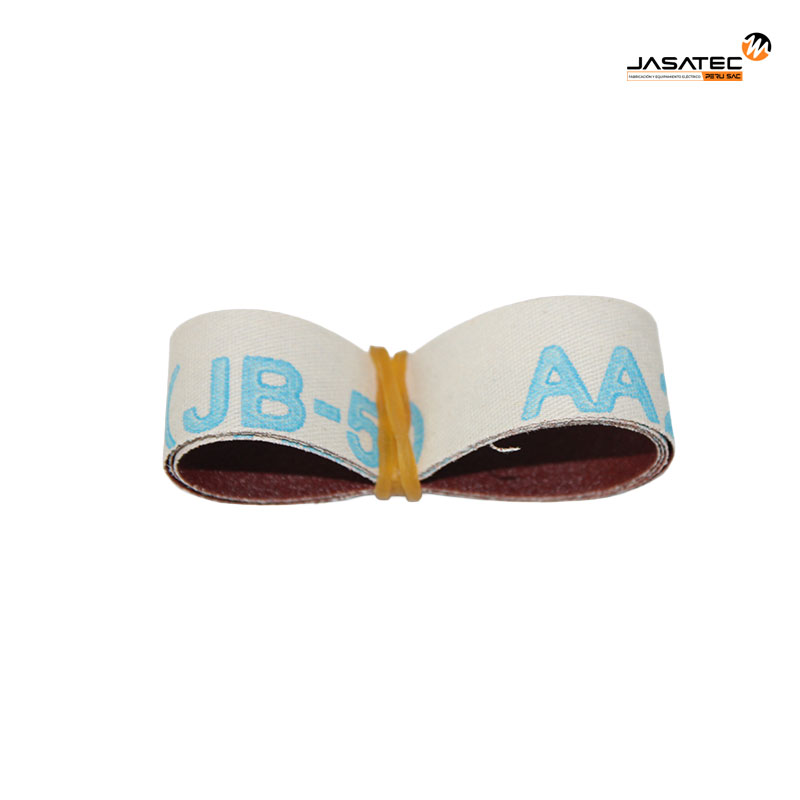

| 9 | Cinta abrasiva | 1/2 | pc |  |
|

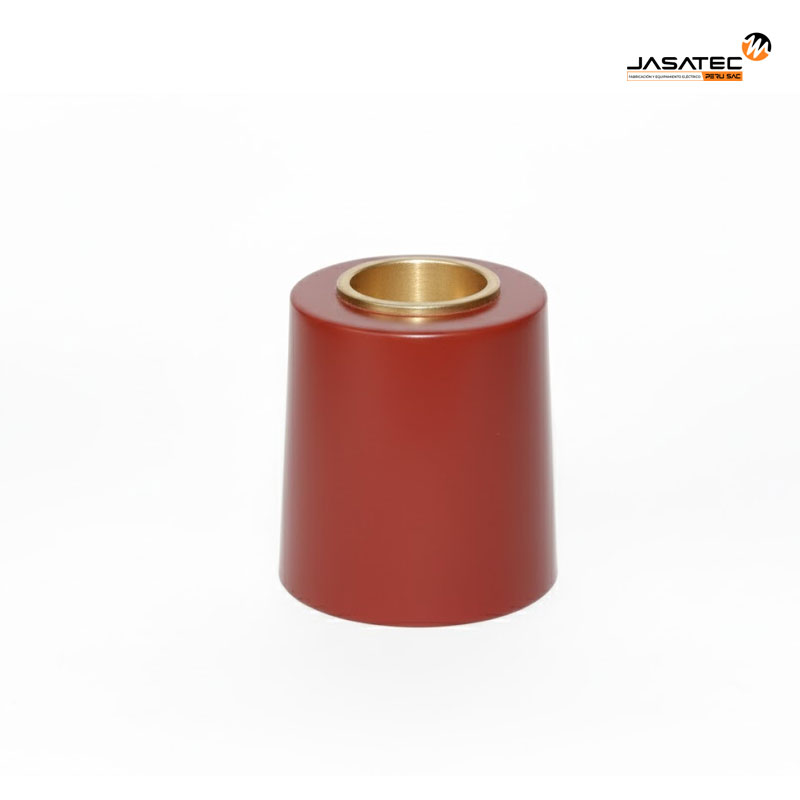

| 10 | Enchufe aislado | 1/3 | pc | El conector trasero no lo tiene. |  |

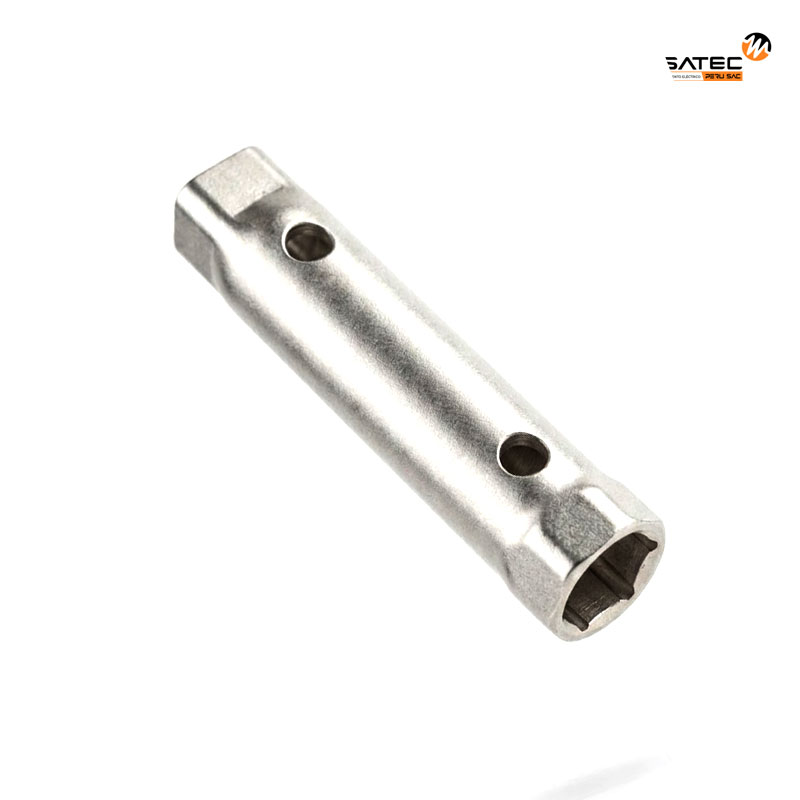

| 11 | Llave de tubo | 1/1 | pc | El conector trasero no lo tiene. |  |

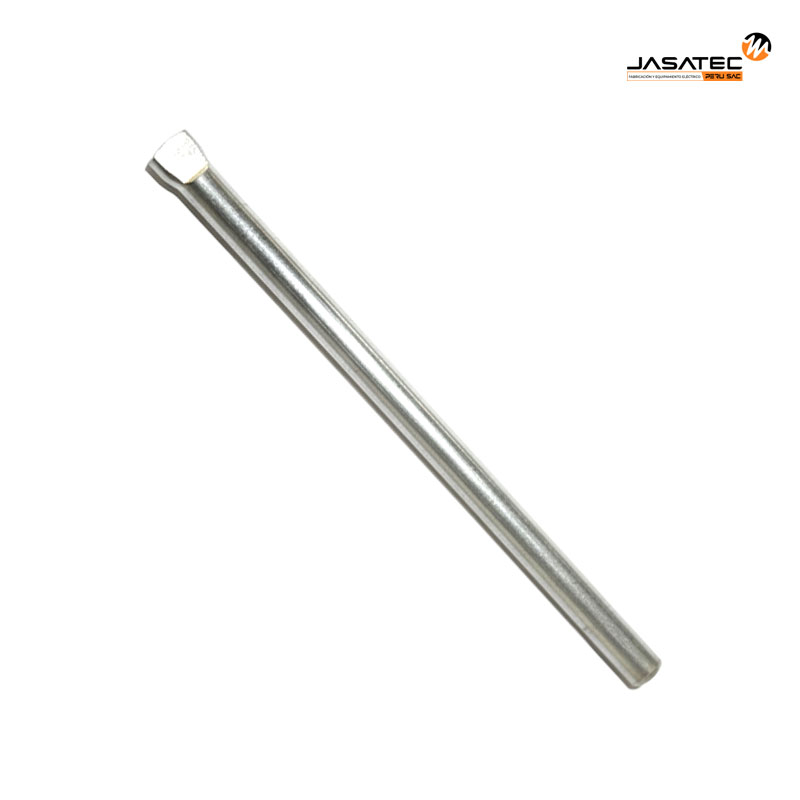

| 12 | Barra de herramientas | 1/1 | pc |  |
|

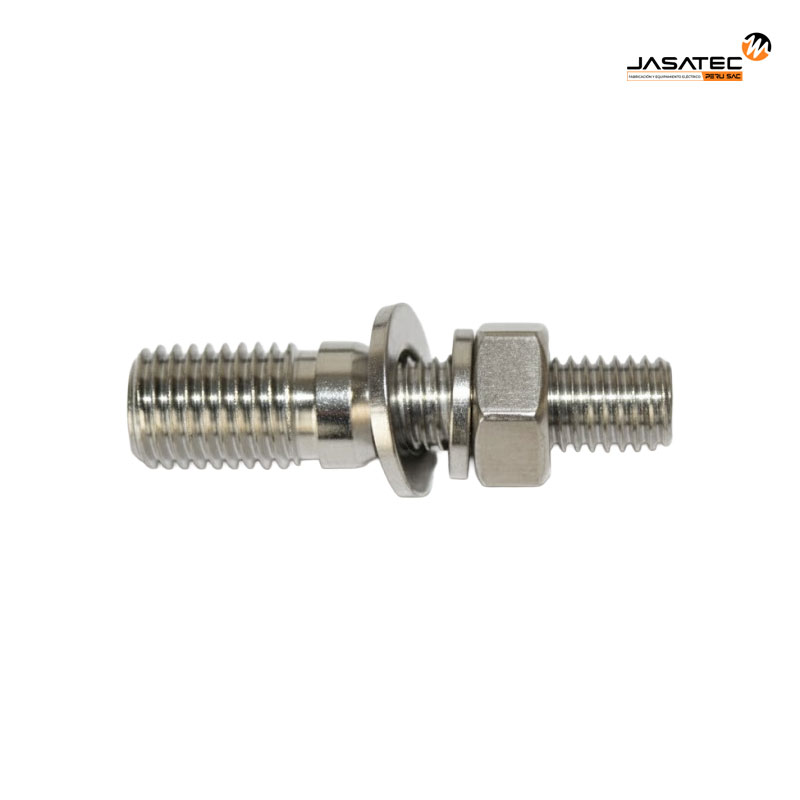

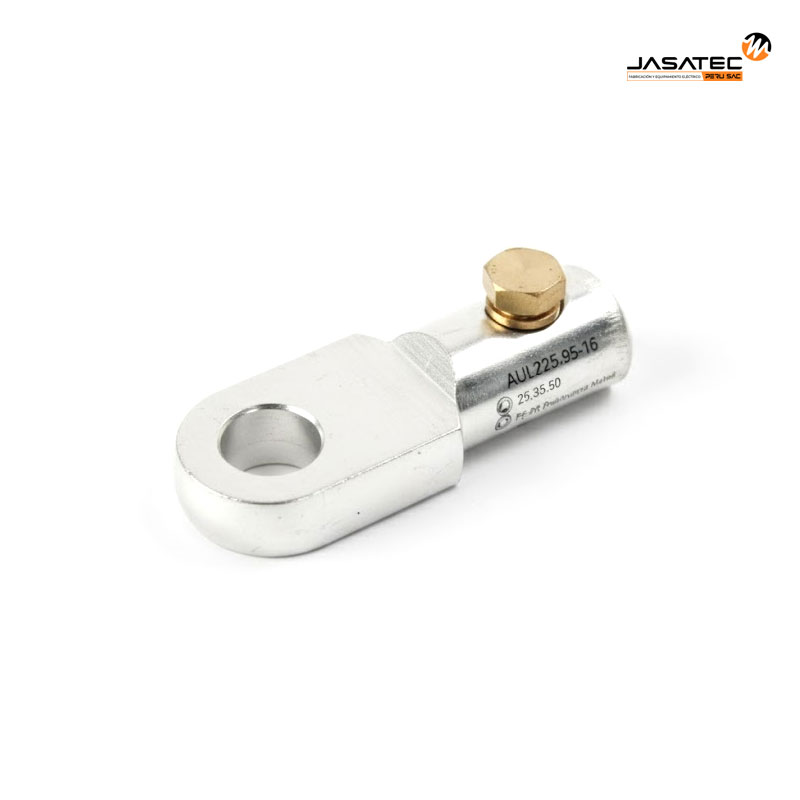

| 13 | Tornillo de dos cabezas | 1/1 | pc | Con arandela y tuerca hexagonal, según requerimiento del pedido. |  |
| 14 | Copper Connecting Pipe | 1/3 | pc | El conector Tee no lo tiene. | |
| 15 | Arrastrar | 1/3 | pc | Según requerimiento del pedido. |  |
| 16 | Nylon Belt | 1/1 | pc | Para extracción de aire. | |
| 17 | Instrucciones de instalación | 1/1 | pc | ||
| 18 | Lista de embalaje | 1/1 | pc | ||
| 19 | Certificado de Cualificación | 1/1 | pc |
