    SUBESTACIONES COMPACTAS (CELDAS INTEGRADAS)

    🌐 Continuidad, Seguridad y Confiabilidad

    En Jasatec Perú ofrecemos nuestra línea de subestaciones compactas, diseñadas para brindar la combinación perfecta de continuidad y seguridad a cada sistema eléctrico.

    Su diseño versátil permite su instalación en cualquier tipo de proyecto (plantas industriales, hospitales, centros comerciales), cumpliendo estrictamente con la norma internacional IEC 62271-200 y garantizando la máxima seguridad operativa tanto en servicio interior como exterior.

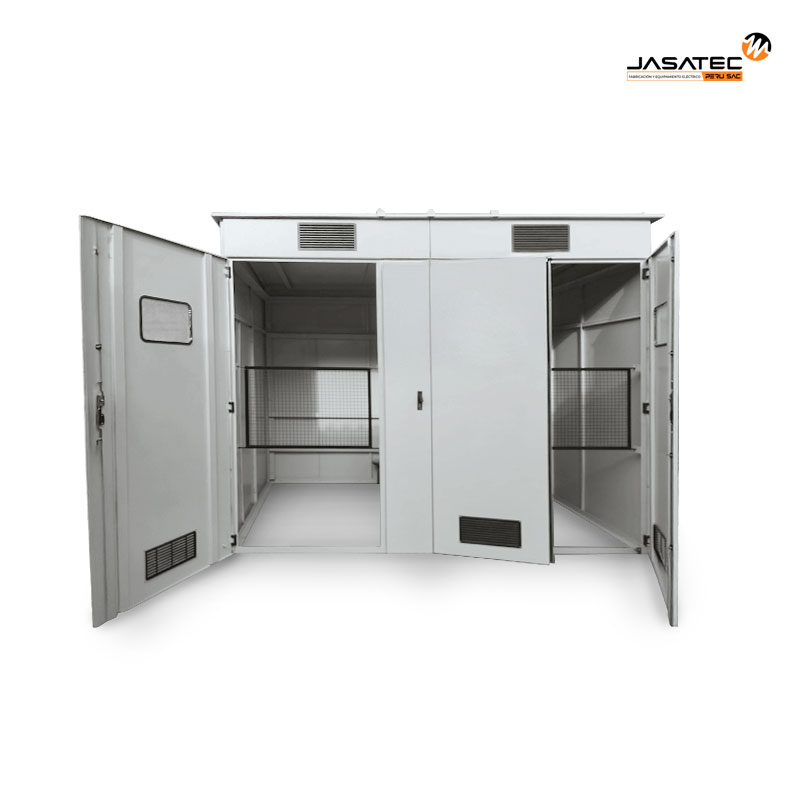

    🚀 Composición de la Subestación
    ⚡ Celda de Llegada (MT)

    Equipada con seccionador de carga tripolar (12-36 kV). Protege contra cortocircuitos mediante fusibles de alta capacidad y mecanismo percutor que evita la operación monofásica.
    🔌 Celda de Transformación

    Diseñada para el acoplamiento directo del transformador. Contiene soleras de cobre y aisladores de resina, adaptables para ubicación derecha o izquierda según el proyecto.
    📊 Celda de Medición

    Espacio destinado al equipo de medición de la concesionaria. Incluye la instalación del Transformador Mixto para garantizar una facturación y análisis precisos.
    🔋 Celda de Baja Tensión

    Aloja las barras y el interruptor termomagnético general, permitiendo la correcta distribución de cargas hacia las instalaciones del cliente con total seguridad.

    💡 Solución Integral: Disponible en gabinetes robustos (Cold Rolled) para máxima durabilidad.

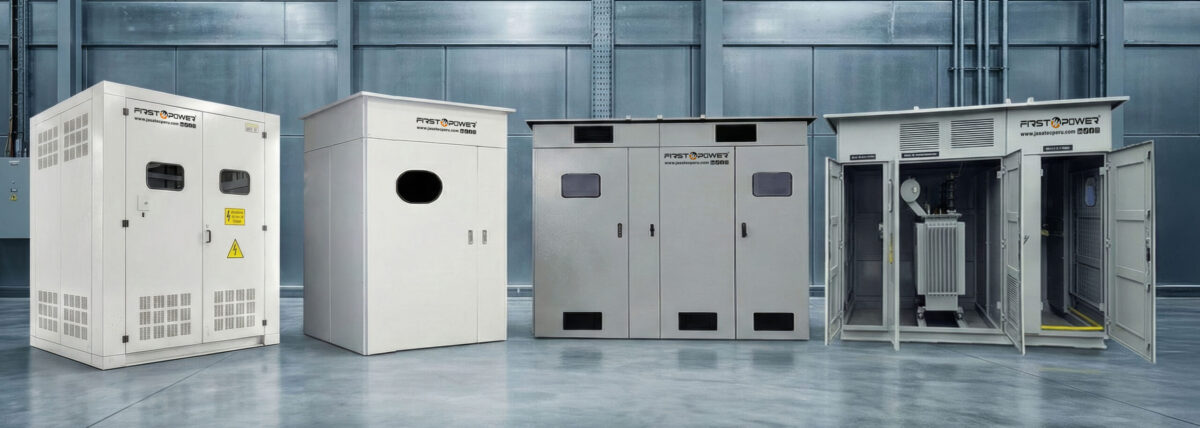

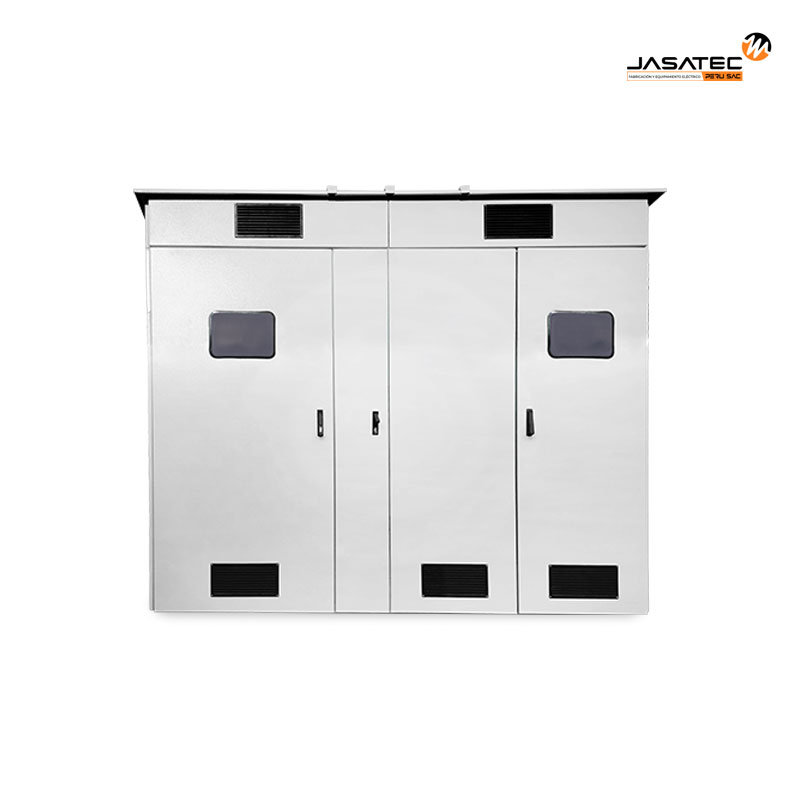

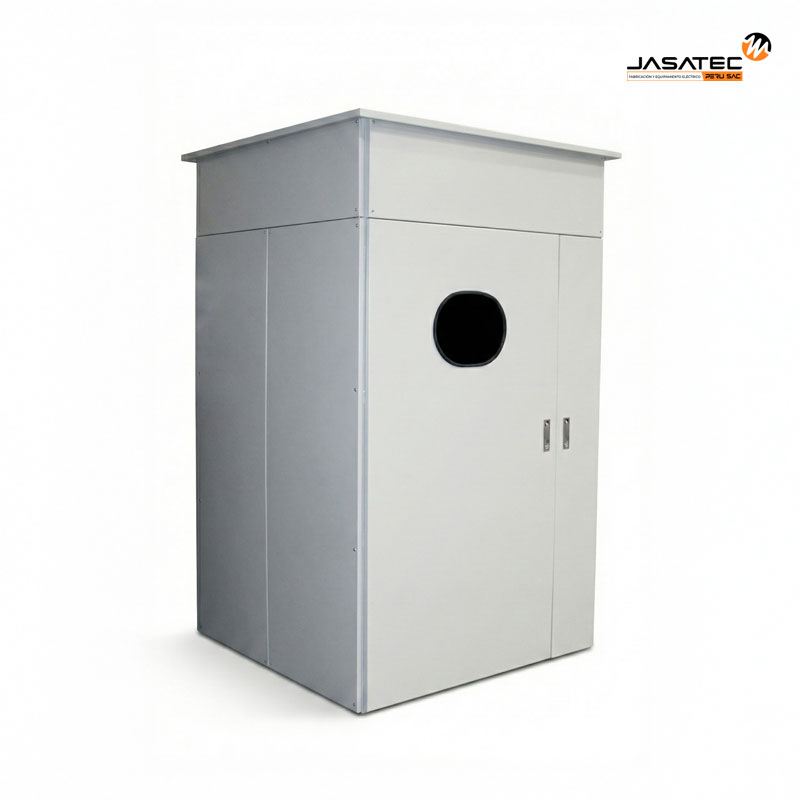

    Subestación Compacta Exterior

    DESCARGA LA FICHA TÉCNICA


    📄 Click Aquí

    ESPECIFICACIONES TÉCNICAS
    SUBESTACIÓN COMPACTA (CELDAS MT/BT)

    📌 Descripción General
    Parámetro Especificación
    Producto Subestación Compacta (Celdas Integradas)
    Marca FIRST POWER / JASATEC
    Norma de Fabricación IEC 62271-200 (Celdas), IEC 60076 (Transformadores)
    Uso Interior / Exterior (NEMA 3R bajo pedido)
    Configuración Típica Llegada MT + Transformación + Baja Tensión + Medición
    Material del Gabinete Acero Cold Rolled (Calibre 16BWG) o Galvanizado
    ⚡ Parámetros Eléctricos (Media Tensión)
    Parámetro Valor / Rango
    Tensión Nominal de Servicio 10 kV, 13.2 kV, 22.9 kV (Hasta 36 kV)
    Frecuencia 60 Hz
    Corriente Nominal (Barras) 400 A / 630 A (Según requerimiento)
    Nivel de Aislamiento 12 / 24 / 36 kV
    Capacidad de Ruptura 16 kA / 20 kA (Según equipo de maniobra)
    🏗️ Composición por Celdas

    1. Celda de Llegada (Media Tensión)

    • Equipamiento: Seccionador de carga tripolar (aire o SF6) con operación bajo carga.
    • Protección: Fusibles limitadores de corriente tipo HH de alta capacidad interruptiva.
    • Seguridad: Mecanismo percutor (apertura trifásica por fusión de un fusible) y enclavamientos mecánicos.
    • Accesorios: Visor de inspección, indicadores de tensión capacitivos, barras de cobre electrolítico.

    2. Celda de Transformación

    • Función: Alojamiento y protección mecánica del transformador (Seco o en Aceite).
    • Acoplamiento: Directo mediante soleras de cobre flexible o barras rígidas sobre aisladores de resina.
    • Ventilación: Rejillas de ventilación natural calculadas para la disipación térmica (IP31/IP21).
    • Seguridad: Puertas con malla de protección y acceso restringido.

    3. Celda de Baja Tensión

    • Equipamiento Principal: Interruptor termomagnético general (Caja moldeada o Bastidor abierto).
    • Distribución: Barras de cobre para distribución de cargas y circuitos derivados.
    • Medición (Opcional): Multímetro digital (Tensión, Corriente, Frecuencia, Potencia).
    ⚙️ Detalles Constructivos
    Característica Detalle
    Estructura Modular, rígida y autosoportada. Fácil de ampliar.
    Grado de Protección IP31 (Estándar Interior) / IP44-IP54 (Opcional Exterior)
    Acabado Pintura electrostática en polvo (RAL 7035 / RAL 7032).
    Ventilación Natural (AN) o Forzada (AF) con termostato según potencia.
    Seguridad Puesta a tierra en todas las puertas y estructura.
    🏭 Aplicaciones

    Ideales para proyectos que requieren alta confiabilidad y seguridad en espacios reducidos:

    • Plantas industriales y mineras.
    • Centros comerciales y grandes superficies.
    • Hospitales y clínicas.
    • Edificios de oficinas y corporativos.
    • Sistemas de bombeo y tratamiento de agua.
