SUBESTACION COMPACTA MÓVIL TIPO SKID

DE 50 HASTA 3000 KVA

Solicita información del Producto

DESCRIPCIÓN DEL PRODUCTO

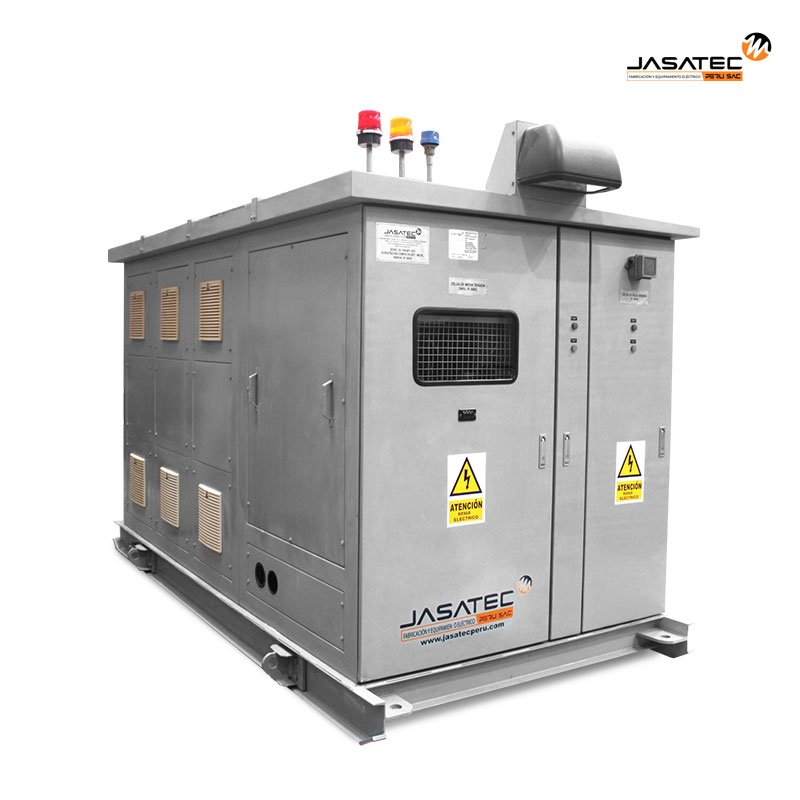

SUBESTACIÓN ELÉCTRICA MÓVIL (TIPO SKID)

🌐 Solución Energética Integral y Portátil

La Subestación Móvil tipo Skid de JASATEC es una solución «todo en uno» diseñada para el suministro rápido y confiable de energía. Integra en una sola base metálica robusta el transformador de potencia, la celda de llegada de media tensión y el tablero de distribución de baja tensión.

Su diseño compacto facilita el transporte y acoplamiento, protegiendo todas las barras de conexión internamente. Es la alternativa ideal para suministros temporales, obras, minería o como respaldo de emergencia, permitiendo una instalación «plug-and-play» en campo.

🚀 Características Técnicas y Ventajas

⚡ Rango de Potencia y Tensión

Configuraciones típicas desde 100 kVA hasta 1000 kVA. Soporta múltiples tensiones primarias hasta 33 kV y secundarias en BT o MT (ej. 4160V).

🏗️ Diseño Robusto (Skid)

Montada sobre un patín estructural de acero diseñado para el arrastre y izaje frecuente, soportando condiciones exigentes en faenas mineras o industriales.

🔌 Integración Completa

El transformador se suministra con acoplamientos directos a las celdas de llegada y salida, garantizando la protección total de las partes vivas y facilitando la conexión.

🏔️ Operación en Altura

Equipos diseñados y probados para operar eficientemente en grandes altitudes (hasta 5500 m.s.n.m.), cumpliendo normativas internacionales.

        💡 Versatilidad Total: Solución móvil lista para energizar, reduciendo tiempos y costos de instalación en obra.


DESCARGA LA FICHA TÉCNICA

📄 Click Aquí

ESPECIFICACIONES TÉCNICAS
SUBESTACIÓN ELÉCTRICA MÓVIL (TIPO SKID)

📌 Características Generales

Parámetro	Especificación
Producto	Subestación Móvil Compacta / Integrada
Marca	FIRST POWER / JASATEC
Tipo	Trifásico
Rango de Potencia General	Desde 50 kVA hasta 3000 kVA
Configuración Móvil Típica	Desde 100 kVA hasta 1000 kVA
Frecuencia	50 – 60 Hz
Tensión Máxima	Hasta 36 kV

⚡ Voltajes de Operación

*Configuraciones disponibles según requerimiento del proyecto.

Voltaje de Entrada (Primario)	Voltaje de Salida (Secundario)
2400 V 4160 V 7200 V 10000 V 13200 V 13800 V 20000 V 22900 V 33000 V Multitensión: 10 – 13 – 20 – 22.9 kV	Baja Tensión: 230 V 400 V 460 V 480 V Media Tensión: 4160 V 2400 V

Voltaje de Entrada (Primario)

Voltaje de Salida (Secundario)

2400 V
4160 V
7200 V
10000 V
13200 V
13800 V
20000 V
22900 V
33000 V
Multitensión: 10 – 13 – 20 – 22.9 kV

Baja Tensión:
230 V
400 V
460 V
480 V

Media Tensión:
4160 V
2400 V

[Fuente de datos: image_ee3b06.png]

🏔️ Condiciones y Normativa

Categoría	Detalle
Operación en Altura	Diseñado para operar hasta 5500 m.s.n.m.
Normas de Cumplimiento	ANSI C57.12, NTP 370.400, IEC 60076, IEEE
Tipo de Instalación	Exterior (Intemperie) / Interior

⚙️ Diseño y Construcción

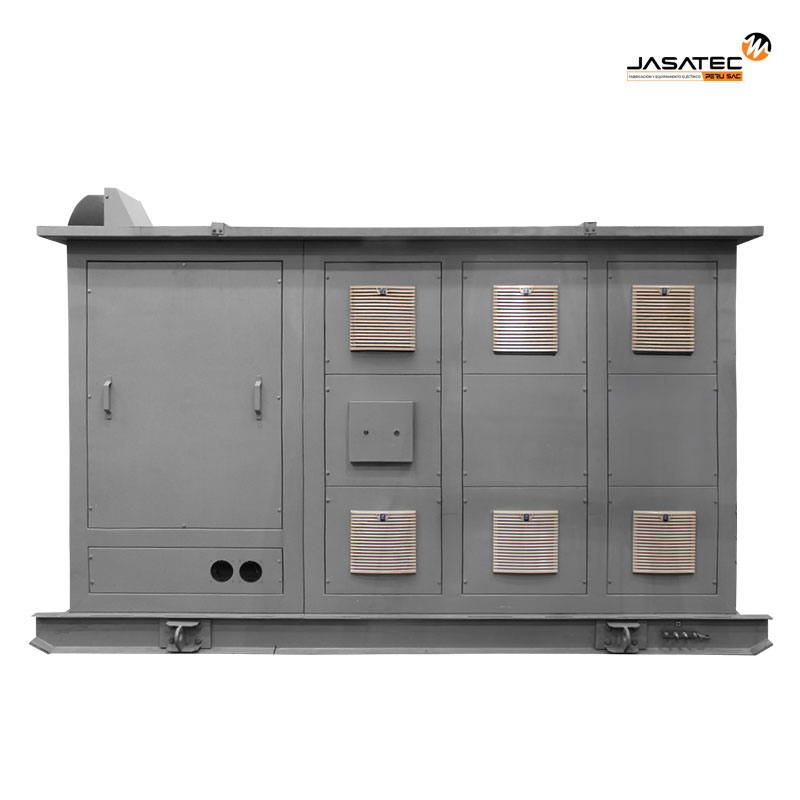

Estructura Base: Montaje sobre patín (Skid) metálico robusto para fácil arrastre y transporte.

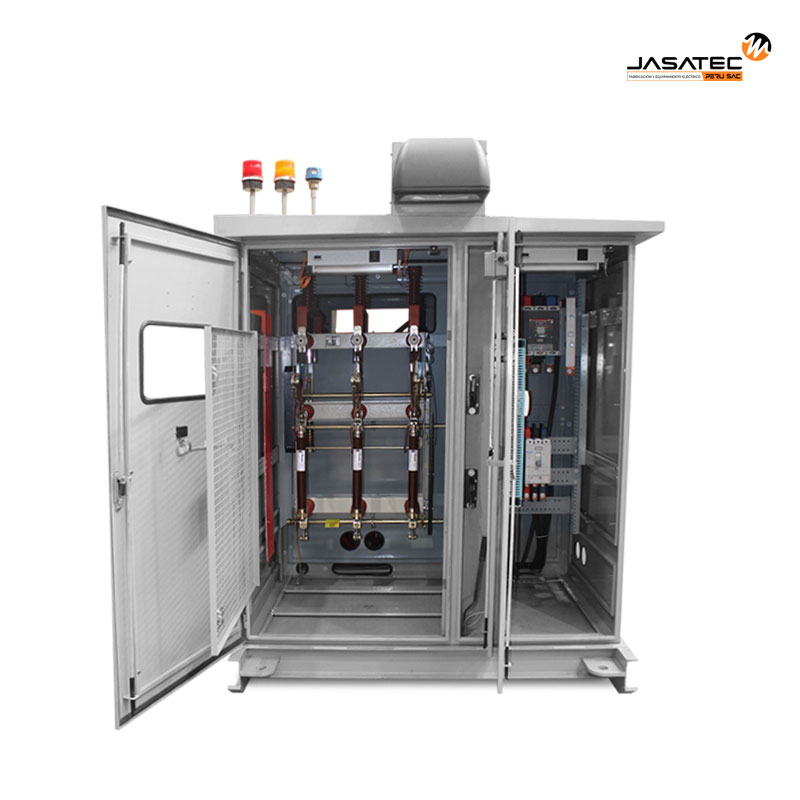

Compartimientos: Celdas independientes para Media Tensión, Transformador y Baja Tensión.
Seguridad: Puertas con enclavamiento y cerrajería antivandálica.
Componentes: Incluye transformador de potencia, seccionadores, protección principal, tablero de distribución y barras de cobre.
Acabado: Pintura resistente a la corrosión y condiciones climáticas extremas.
