TRANSFORMADOR TIPO SECO TRIFÁSICO – TTS

DE 5 HASTA 1000 KVA

Solicita información del Producto




    DESCRIPCIÓN DEL PRODUCTO
    TRANSFORMADORES TIPO SECO – TTS (BAJA TENSIÓN)

    🌐 Soluciones en Calidad de Energía

    Los transformadores secos de baja tensión atienden los requerimientos de energía y su distribución en sistemas eléctricos auxiliares. Su función principal es elevar y reducir la tensión, mientras forman parte integral de las soluciones para minimizar los problemas de calidad de energía en la red.

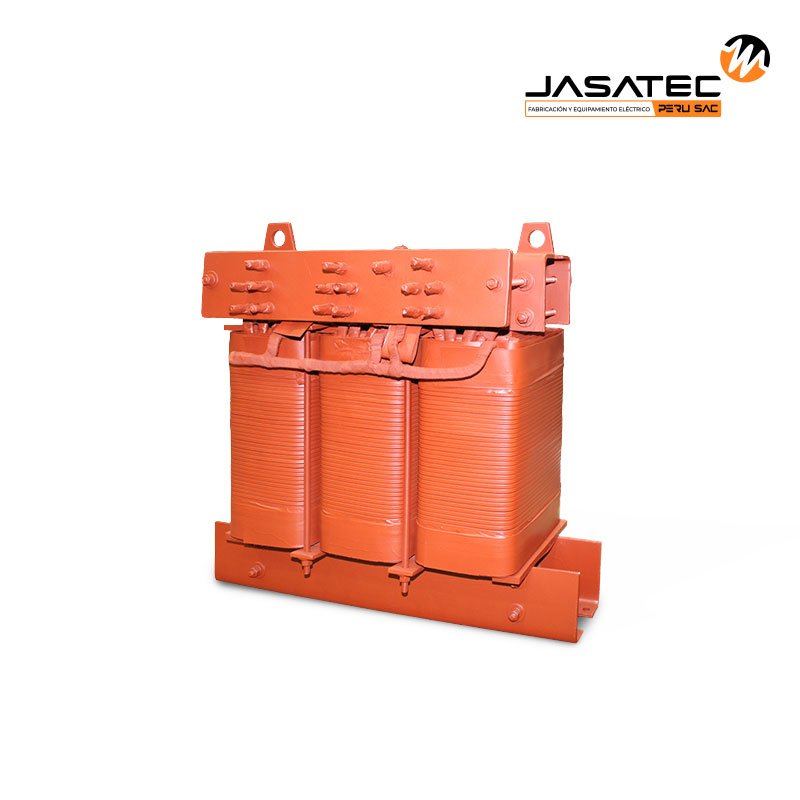

    Están conformados por un núcleo de acero silicoso de grano orientado y bobinas de cobre o aluminio (según requerimiento), impregnadas de barniz aislante resistente a altas temperaturas. Esto garantiza una excelente resistencia mecánica y protección contra cortocircuitos.

    🚀 Características y Aplicaciones
    🏗️ Diseño Robusto

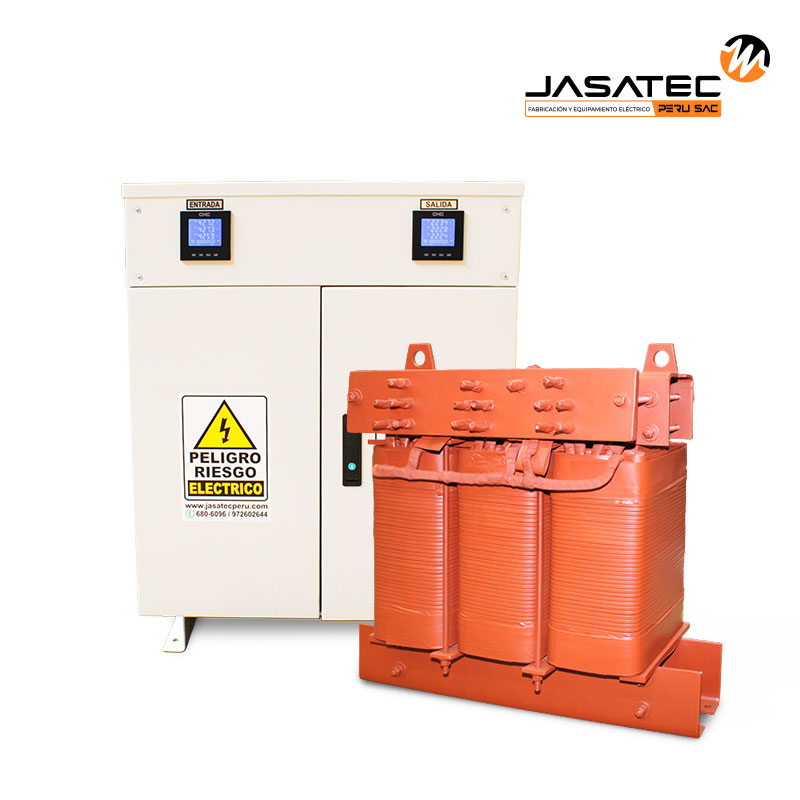

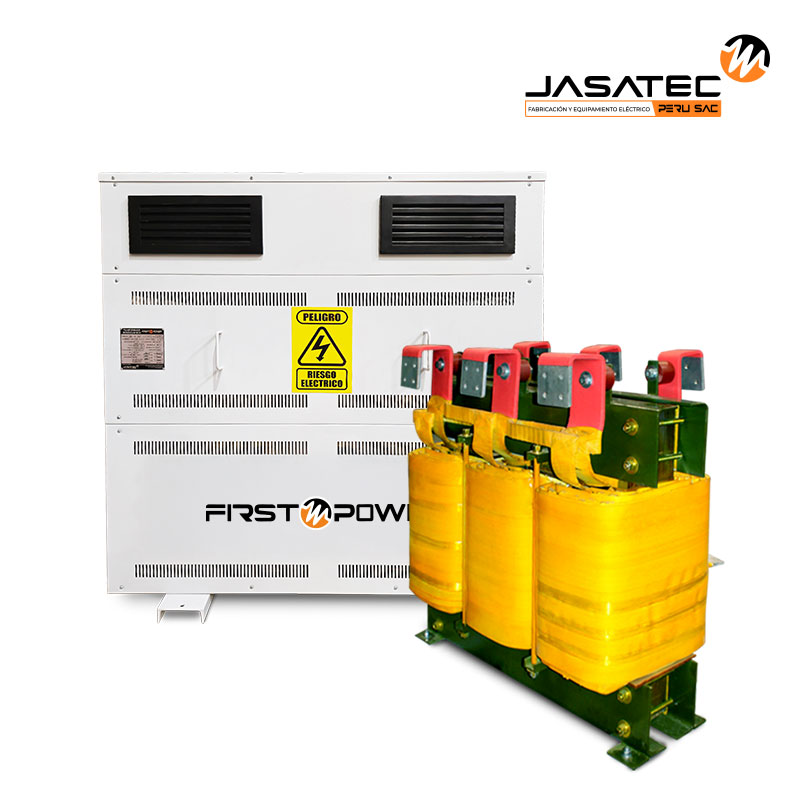

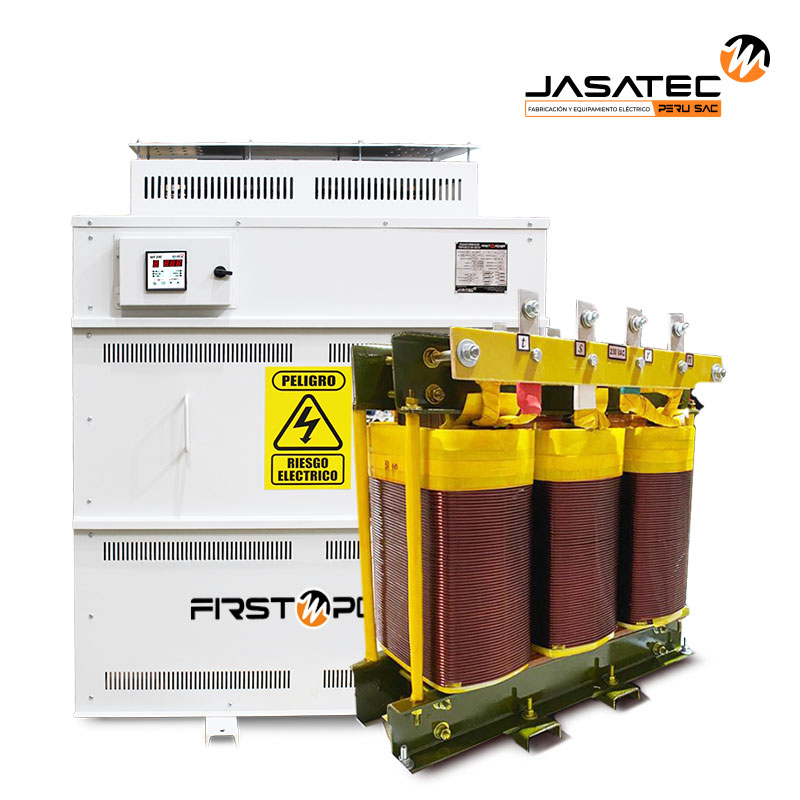

    Fabricados con gabinetes de protección diseñados tanto para uso interior como exterior, asegurando durabilidad en diversos entornos.
    🏥 Aplicaciones Críticas

    Ideales para instalaciones en hospitales, centros de cómputo, universidades, edificios de oficinas y tableros eléctricos sensibles.
    ⚡ Versatilidad de Carga

    Utilizados eficazmente para alimentar cargas de iluminación, calefacción, aire acondicionado y sistemas auxiliares diversos.
    🔄 Variantes Disponibles

    Disponibles en múltiples configuraciones: Transformadores de uso general, de aislamiento, autotransformadores y de control.

    💡 Solución integral para la distribución eléctrica eficiente y segura en baja tensión.
    Transformador Seco Baja Tensión

    DESCARGA LA FICHA TÉCNICA


    📄 Click Aquí

    ESPECIFICACIONES TÉCNICAS
    TRANSFORMADOR TRIFÁSICO TIPO SECO

    📌 Características Generales
    Parámetro Especificación
    Marca / Fabricante FIRST POWER / JASATEC
    Tipo Trifásico Tipo Seco (Resina / Barniz)
    Función Regulación, Aislamiento y cambio de tensión
    Normas de Diseño IEC-60076-1:2015, NTP 370.400:2013
    ⚡ Especificaciones Eléctricas
    Parámetro Valor
    Potencia Nominal 100 kVA hasta 1000 kVA (Estándar)
    *Disponibilidad desde 5 kVA según tabla de dimensiones
    Tensión de operación Baja Tensión (Hasta 1000 V)
    Frecuencia 50 – 60 Hz
    Factor de Potencia Compatible con cargas resistivas e inductivas (Motores, UPS, Cómputo)
    Tipo de Carga Lineal y No Lineal (Factor K opcional)
    ⚙️ Características Constructivas
    Componente Detalle
    Núcleo Acero al silicio de grano orientado (alta permeabilidad)
    Bobinados Cobre o Aluminio (según requerimiento)
    Aislamiento Clase «H» (soporta hasta 200°C)
    Protección Bobinas Doble capa de esmalte Clase H / Impregnación con barniz dieléctrico
    Pantalla Electrostática Lámina de cobre para atenuación de ruido (en modelos de aislamiento/Factor K)
    Gabinete Metálico autoportante (Interior o Exterior)
    🌡️ Condiciones Ambientales y Protección
    Condición Límite / Tipo
    Temperatura Ambiente 40°C
    Temp. Máx. Arrollamientos 155°C (Diseño Clase F) // 200°C (Diseño Clase H)
    Altitud de Operación Hasta 5500 msnm
    Refrigeración ANAN (Aire Natural) // ANAF (Refrigeración forzada)
    Grado de Protección IP21 (Estándar) / NEMA (Opcional)
    Nivel de Ruido Bajo nivel de ruido (núcleo con aislamiento Carlyte)
    📊 Clasificación Factor K (Cargas No Lineales)

    Diseñados para soportar armónicos sin sobrecalentamiento.

    Factor K Aplicación Típica
    K-1 Cargas resistivas, Motores, Lámparas incandescentes
    K-4 Soldadoras, UPS con filtro, Iluminación fluorescente
    K-13 Telecomunicaciones, Centros de cómputo, Equipos médicos
    K-20 Main Frames, Variadores de velocidad, Procesamiento de datos
    ✅ Ventajas Operativas
    Seguridad Autoextinguibles, no propagan llamas, sin riesgo de explosión
    Mantenimiento Mínimo (Libre de mantenimiento), sin líquidos refrigerantes
    Medio Ambiente Sin riesgo de fugas de aceite, ecológico
    Instalación Fácil montaje/desmontaje, apto para instalar cerca de la carga
    📦 Dimensiones y Peso (Referencial)

    *Medidas aproximadas en mm para gabinete estándar IP21.

    Potencia (kVA) Dimensiones A × B × C (mm) Peso Aprox. (kg)
    5 kVA 350 × 300 × 350 55
    15 kVA 450 × 340 × 450 100
    37.5 kVA 600 × 400 × 590 170
    75 kVA 700 × 460 × 690 280
    100 kVA 750 × 460 × 750 350
    160 kVA 900 × 550 × 860 480
    250 kVA 1100 × 700 × 1060 750
