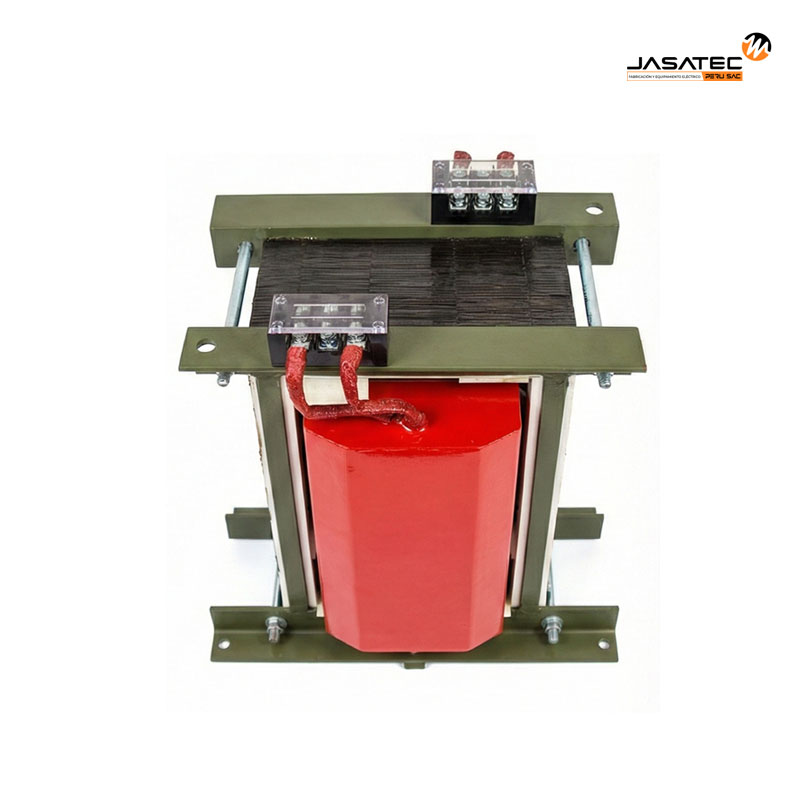

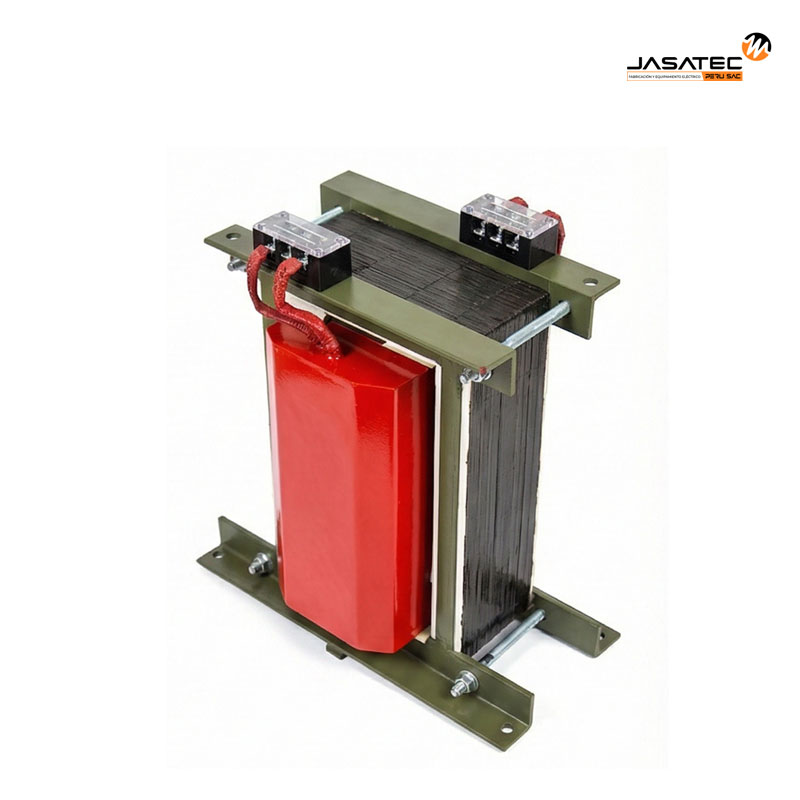

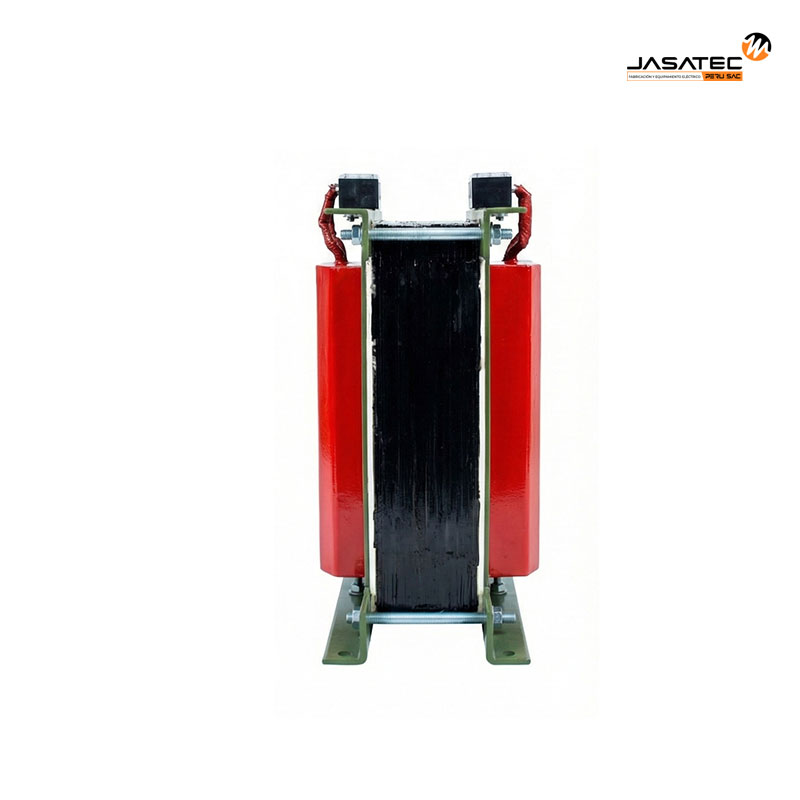

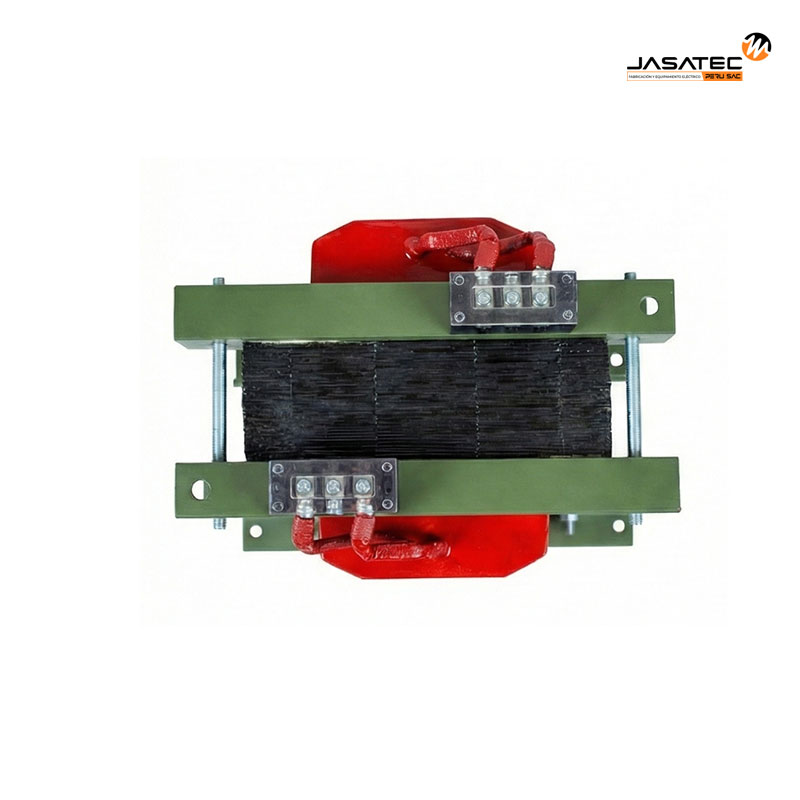

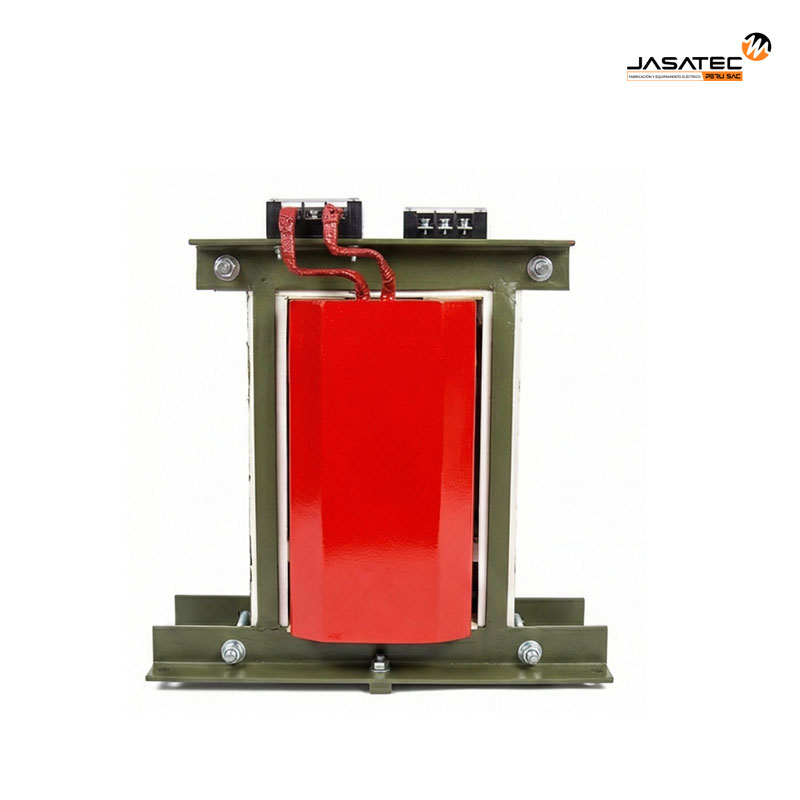

TRANSFORMADOR ENCAPSULADO EN RESINA MONOFÁSICO

DE 5KVA HASTA 100KVA

Solicita información del Producto




    DESCRIPCIÓN DEL PRODUCTO
    TRANSFORMADOR EN RESINA MONOFÁSICO

    🌐 Seguridad Total para Áreas Críticas

    La serie de transformadores TH está especialmente diseñada para instalaciones eléctricas monofásicas , garantizando la máxima seguridad del paciente en hospitales y quirófanos. Cumplen estrictamente con la norma IEC-60076-1:2015 – NTP 370.400:2013.

    Son equipos de tipo seco encapsulados en resina (IP20), lo que ofrece un alto poder de compactación y un aumento significativo del aislamiento eléctrico, ideal para entornos médicos exigentes.

    🚀 Características y Beneficios
    🛡️ Protección del Paciente

    Diseñado con pantalla electrostática y una corriente de fuga extremadamente baja (<0,5 mA entre secundario y tierra), asegurando un aislamiento seguro.
    ⚙️ Encapsulado en Resina

    El acabado en resina protege contra ambientes corrosivos, reduce el nivel de ruido operativo y aumenta considerablemente la vida útil del producto.
    🔧 Equipamiento Completo

    Incluye pernos de elevación para fácil manejo, contacto bimetálico para protección contra sobretemperatura y LED indicador de funcionamiento.
    📋 Especificaciones Técnicas

    Potencia 1000VA, Voltaje 230V, Clase de seguridad I. Diseñado específicamente para cumplir los estándares de instalaciones clínicas.

    💡 Aplicación Ideal: Hospitales, salas de cirugía, unidades de cuidados intensivos y áreas médicas sensibles.

    DESCARGA LA FICHA TÉCNICA


    📄 Click Aquí

    ESPECIFICACIONES TÉCNICAS
    TRANSFORMADOR RESINADO MONOFÁSICO

    📌 Características Generales
    Parámetro Especificación
    Producto Transformador Resinado de Baja Tensión
    Marca FIRST POWER / JASATEC
    Potencia Nominal 5 KVA hasta 100 KVA
    Tipo de Montaje Interior
    Normas de Diseño IEC-60076-1:2015, NTP 370.400:2013
    Normas de Fabricación IEC 60076-11
    Capacidad de Sobrecarga IEC 60076-7
    ⚡ Parámetros Eléctricos
    Parámetro Valor
    Tensión Primaria 220 V + Tierra
    Tensión Secundaria 380 V + Tierra
    Frecuencia 60 Hz
    Grupo de Conexión Li0
    Nivel de Aisl. Primario 1.1 / 3 KV
    Nivel de Aisl. Secundario 1.1 / 3 KV
    Eficiencia ≥ 98%
    TCC 4%
    Distorsión Armónica < 1%
    ⚙️ Detalles Constructivos y Operativos
    Característica Detalle
    Material Bobinado Cobre (Cu)
    Tipo Resinado
    Sistema de Enfriamiento SNAN (Disipación por Aire)
    Clase de Aislamiento Térmico Clase F
    Clasificación Climática/Fuego F1 – C2 – E2
    Atenuación Modo Transversal 60 db
    Gabinete (Enclosure) Metálico con Grado de Protección IP21
    🌡️ Condiciones Ambientales
    Condición Límite
    Altura de Operación 2000 m.s.n.m.
    Temperatura Ambiente 40°C
    Humedad Relativa 60% (Invierno) / 95% (Verano)
    🔧 Accesorios y Pruebas
    Accesorios Incluidos:

    • Ganchos y Orejas de izaje (para levantar el transformador completo).
    • Perno para conexión de puesta a tierra.
    • Juego de ruedas orientables.
    • Placa de características.
    • Base de madera parihuela y strech fill.
    Pruebas Eléctricas Realizadas:

    • Tensión inducida y Tensión aplicada.
    • Relación de transformación.
    • Pruebas de megado.
    • Resistencia eléctrica de arrollamientos.
    • Medición de pérdidas en vacío.

    📂 Documentación: Protocolo de pruebas y Carta de garantía por 24 meses.
