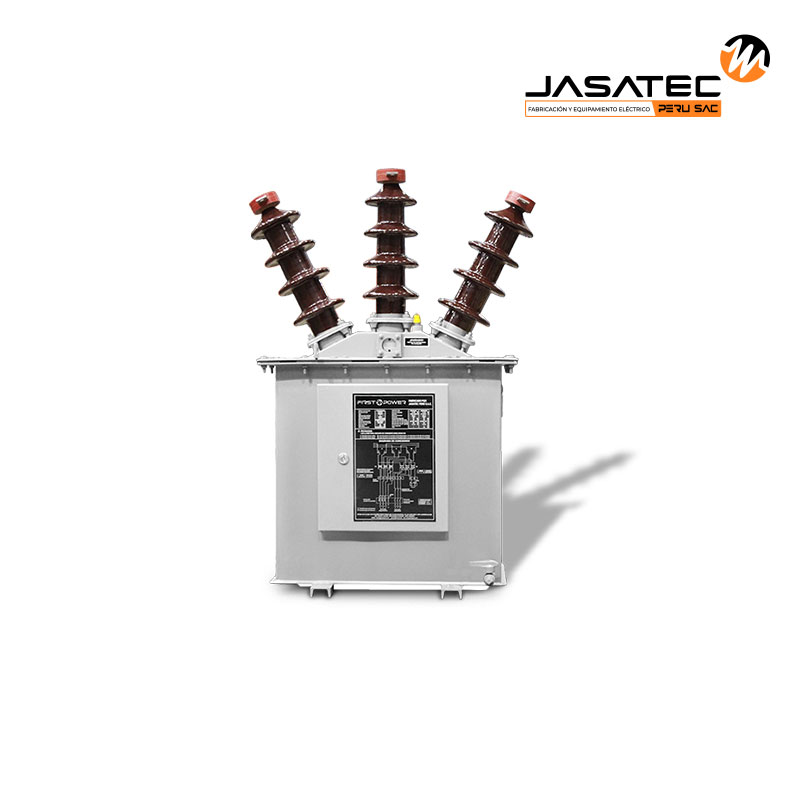

TRAFO-MEDIDA-TRI

TRANSFORMADOR MIXTO O DE MEDIDA

TRIFÁSICO/ MONOFÁSICO

Solicita información del Producto




    DESCRIPCIÓN DEL PRODUCTO
    TRANSFORMADOR DE MEDIDA / MIXTO -TIM

    🌐 Medición Integral de Tensión y Corriente

    Los transformadores mixtos son equipos diseñados para realizar la medición simultánea de tensión y corriente en sistemas de distribución tanto monofásicos como trifásicos. Su función es adaptar los valores de la red primaria de media tensión a niveles seguros y apropiados para los equipos de medición.

    Nuestros equipos están fabricados para conectarse eficientemente a redes con configuración en delta o estrella, siendo el punto de partida esencial para la toma de lectura y análisis del sistema eléctrico.

    🚀 Ventajas y Aplicaciones
    💰 Ahorro de Costos Su utilización brinda una reducción considerable de costos por equipo y simplifica los trabajos de montaje, ofreciendo una ventaja significativa frente a sistemas de medición con elementos separados.
    🏗️ Versatilidad de Instalación Generalmente se instalan en subestaciones de distribución sobre poste (plataforma exterior), pero su diseño flexible permite también su ubicación dentro de recintos interiores.
    🏭 Sectores de Aplicación Son requeridos por compañías eléctricas, mineras, industrias y cualquier proyecto de envergadura que necesite implementar un sistema de medición fiable en media tensión.
    🔧 Diseños a Medida Nuestra fabricación abarca desde aplicaciones típicas hasta diseños especiales para medición y protección, adaptándonos a los requerimientos particulares de cada cliente.
    💡 Solución compacta: Integra transformadores de tensión y corriente en un solo tanque, optimizando espacio y recursos.

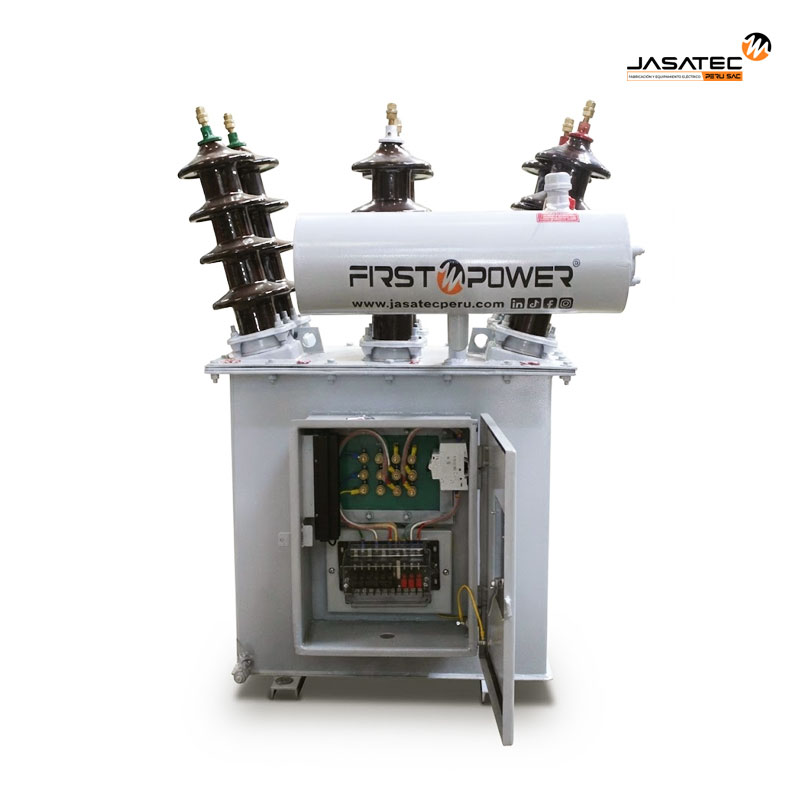

    Transformador Mixto de Medida JASATEC

    DESCARGA LA FICHA TÉCNICA

    📄 Click Aquí

    ESPECIFICACIONES TÉCNICAS
    TRANSFORMADOR DE MEDIDA TRIFÁSICO TIM

    📌 Características Generales
    Parámetro Especificación
    Marca FIRST POWER / JASATEC
    Normas de Cumplimiento IEC 61869-2 (Corriente), IEC 61869-3 (Tensión)
    Tipo de Montaje Exterior / Interior
    Rango de Altura de Operación 1000 – 5000 m.s.n.m.
    Tipo de Aislador Porcelana / Silicona
    Tipo de Aceite Mineral (Libre de PCB)
    ⚡ Parámetros Eléctricos
    Parámetro Rango / Valor
    Tensión Nominal Primaria De 10 kV hasta 36 kV
    Tensión Máxima de Servicio (Um) 15.5 / 17.5 / 24 / 36 kV
    Tensión Nominal Secundaria 0.10 kV / 0.22 kV
    Corriente Nominal Primaria De 5 A hasta 630 A
    Corriente Nominal Secundaria 5 A
    Grupo de Conexión Primaria Estrella / Delta Abierto / Serie
    Grupo de Conexión Secundaria Estrella-N / Delta Abierto / Serie
    Frecuencia 60 Hz
    🎯 Datos Técnicos de Medición
    Bobina de Tensión
    Clase de Exactitud 0.2 / 0.5
    Potencia (Burden) 20 / 30 / 50 VA
    Bobina de Corriente
    Clase de Exactitud 0.2 / 0.2S / 0.5S
    Potencia (Burden) 30 / 15 VA
    ⚙️ Construcción y Accesorios
    Componente Detalle
    Sistema de Enfriamiento ONAN (Aceite Natural Aire Natural)
    Protección Fusibles internos y resistencia de ferro resonancia
    Caja de Bornes Metálica, incluye borneras de prueba y protección termomagnética
    Accesorios Incluidos • Válvula de drenaje y toma de muestras
    • Válvula de sobrepresión
    • Orejas de izaje
    • Indicador de nivel de aceite
