TRANSFORMADOR EN ACEITE – TTA

DE 100KVA A 5MVA

Solicita información del Producto

DESCRIPCIÓN DEL PRODUCTO

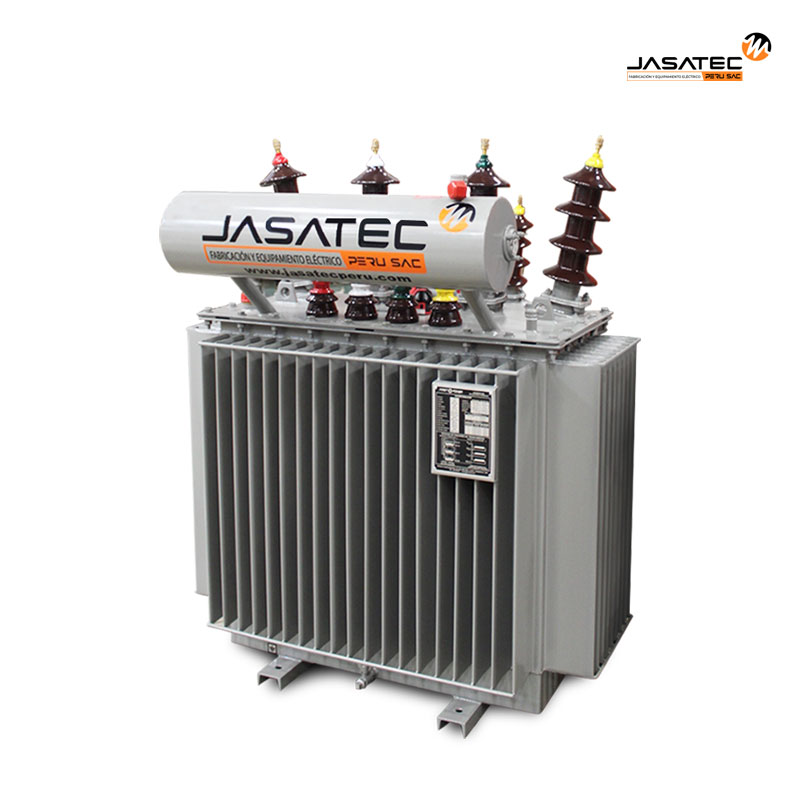

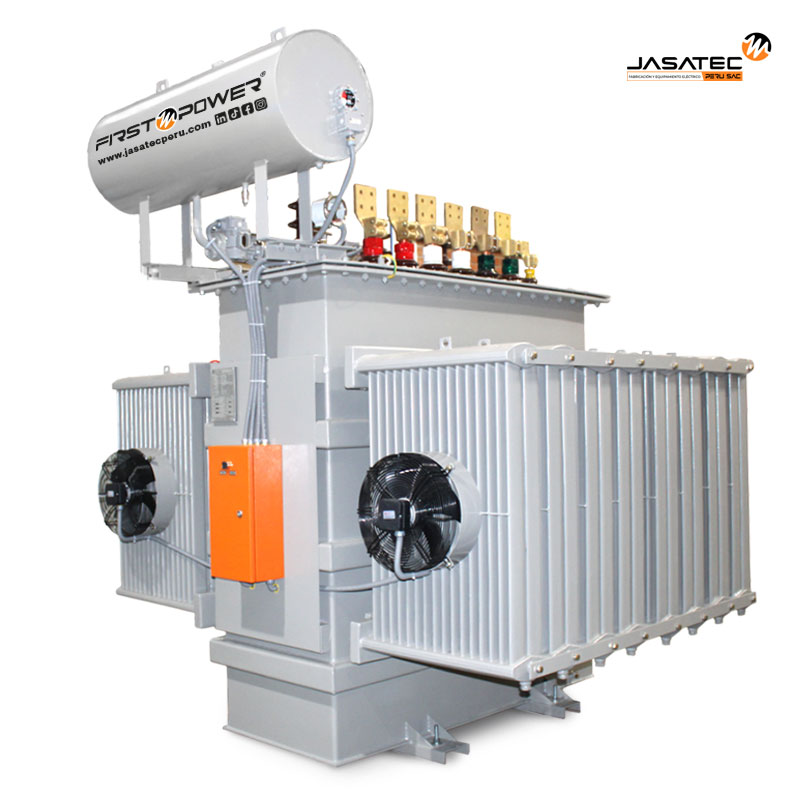

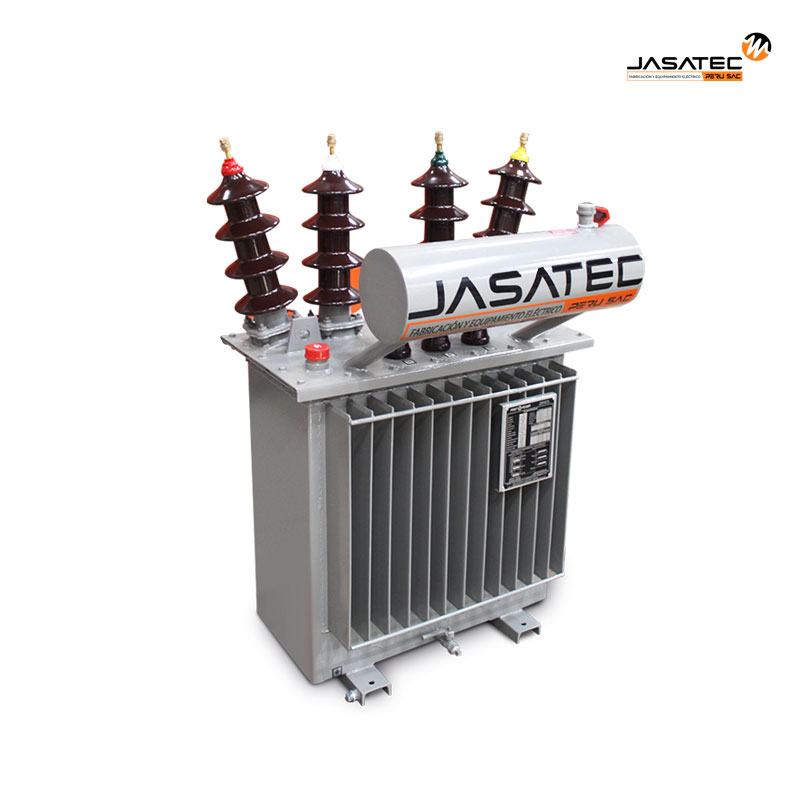

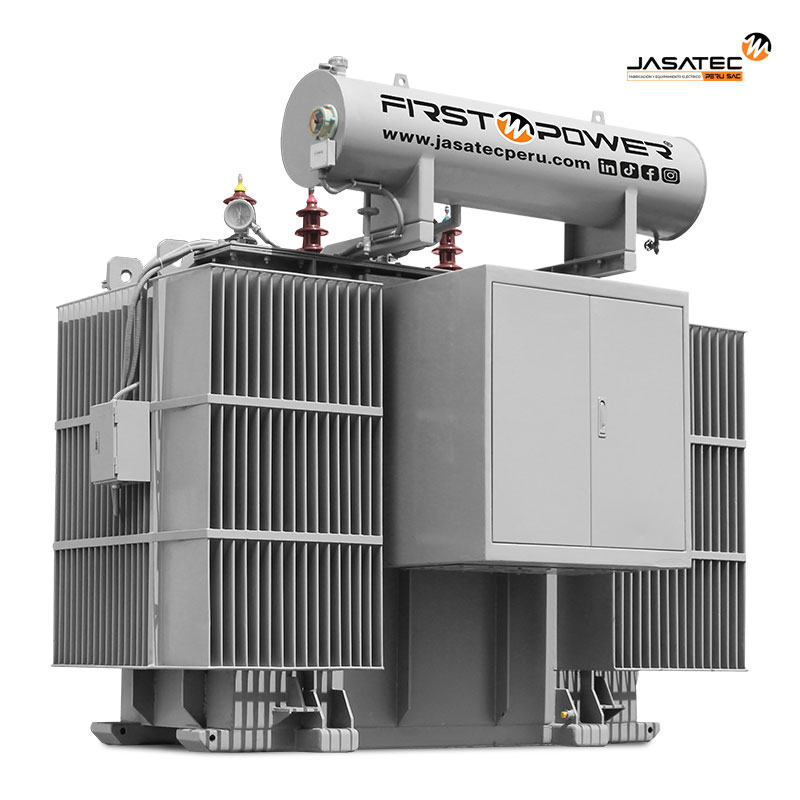

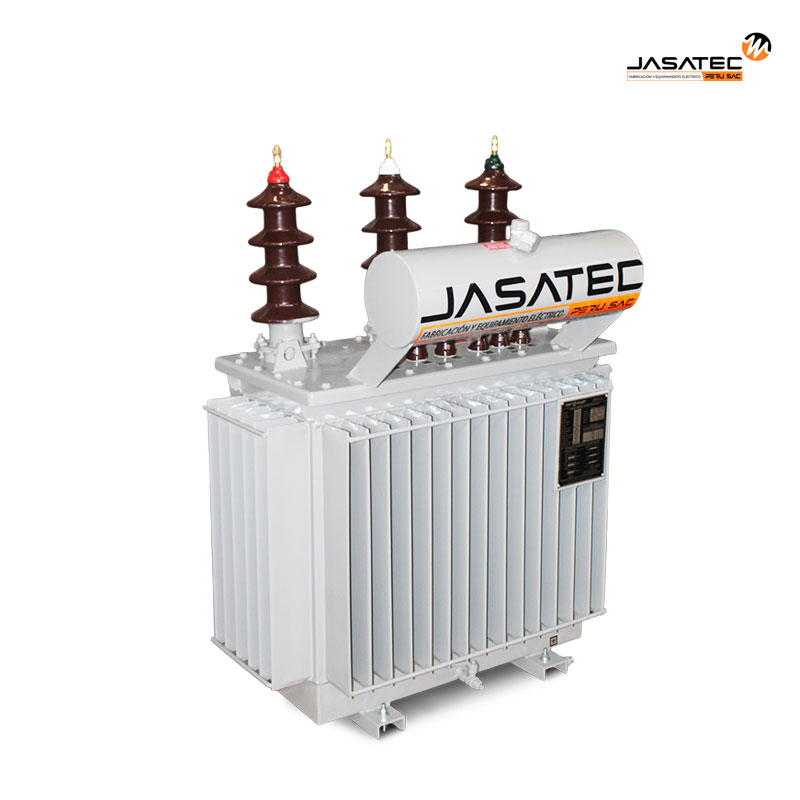

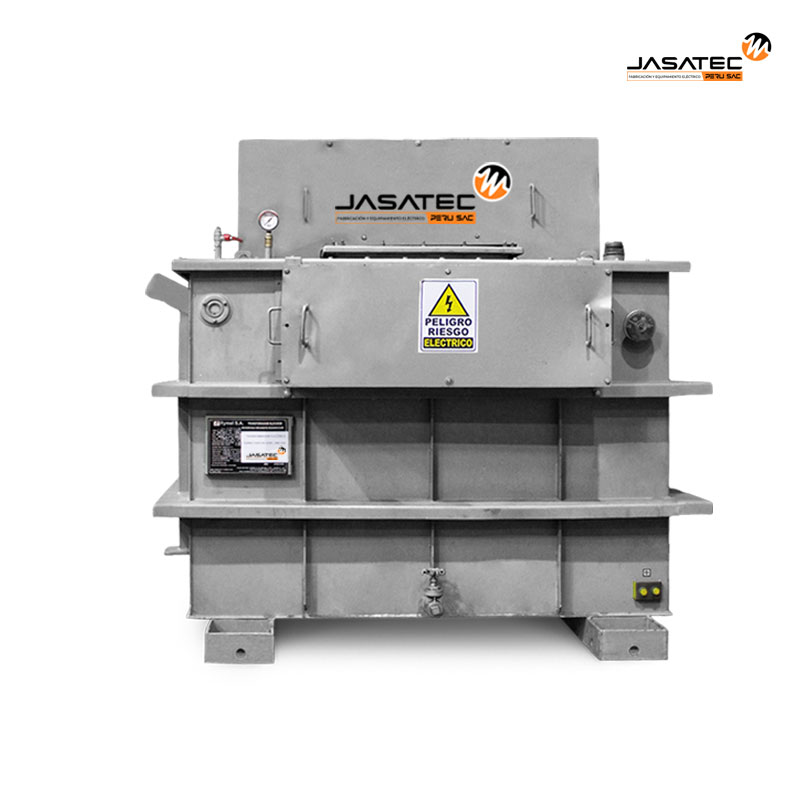

TRANSFORMADORES DE DISTRIBUCIÓN EN ACEITE – TTA

🌐 Función y Aplicación

Los transformadores trifásicos de distribución son utilizados para reducir o elevar el voltaje en redes eléctricas de pequeña, mediana o gran envergadura, garantizando un flujo de energía eficiente y estable.

Su diseño robusto permite que se utilicen ampliamente en la industria, zonas urbanas, minería, petroleras y toda actividad que requiera la utilización intensiva de energía eléctrica bajo condiciones exigentes.

🚀 Especificaciones y Tecnología

🛢️ Versatilidad de Aceite

Disponibles con Aceite Mineral estándar o Aceite Vegetal (Envirotemp FR3) biodegradable, con punto de inflamación >300°C para mayor seguridad.

🏔️ Operación en Altura

Diseñados para operar eficientemente hasta los 5500 m.s.n.m., lo que los hace ideales para proyectos mineros y de alta montaña en Perú.

⚡ Construcción de Núcleo

Núcleo fabricado con láminas de acero al silicio de grano orientado (Carlyte) de alta permeabilidad, asegurando bajas pérdidas y alta eficiencia (96%).

🔧 Equipamiento Completo

Incluye tanque de expansión (según potencia), conmutador de 5 posiciones, válvulas de sobrepresión y aisladores de alta calidad.

        💡 Normativa: Cumple estrictamente con NTP IEC-60076-1:2015 y NTP 370.400:2013.


DESCARGA LA FICHA TÉCNICA

📄 Click Aquí

ESPECIFICACIONES TÉCNICAS
TRANSFORMADOR EN ACEITE (DISTRIBUCIÓN)

📌 Características Generales

Parámetro	Especificación
Marca	First Power (JASATEC)
Potencia	Desde 5 kVA hasta 5000 kVA
Tensión	Hasta 36 kV
Frecuencia	50 – 60 Hz
Altitud de Operación	Hasta 5500 m.s.n.m.
Normas de Fabricación	NTP IEC-60076-1:2015, NTP 370.400:2013
Eficiencia	96%
Refrigeración	ONAN (Aceite Natural Aire Natural)

⚙️ Detalles Constructivos

Componente	Material / Descripción
Núcleo	Acero al silicio de grano orientado (Alta permeabilidad) con recubrimiento Carlyte. Tipo Columna o Enrollado.
Bobinas MT	Cobre o Aluminio. Sección circular, doble capa de esmalte (Clase 180°C).
Bobinas BT	Cobre o Aluminio. Platina rectangular forrada con papel Kraft.
Aislamiento	Papel Kraft, cartón y prespan térmicamente mejorados.
Tanque	Acero con accesorios de protección y medición.
Tipo de Aceite	Mineral (Punto inflamación ~150°C) o Vegetal FR3 (>300°C).

🔧 Accesorios y Equipamiento

Tipo	Elementos Incluidos
Estándar	• Aisladores primarios y secundarios • Conmutador de tensión (5 posiciones) • Válvula de sobrepresión (sin contacto) • Indicador de nivel de aceite (visual) • Grifo de vaciado y toma de muestras • Deshumedecedor (en modelos de aceite mineral) • Orejas de izaje y puesta a tierra
Opcionales	• Relé Buchholz • Termómetro con contactos • Nivel de aceite con contactos • Relé de imagen térmica • Cajuela de protección de bornes • Pararrayos y manómetro

📦 Pesos Referenciales (Clase 10 kV)

*Valores aproximados para la serie de Tensión Primaria 10 kV. Disponibles también en 22.9 kV y bitensión.

Potencia (kVA)	Peso Aprox. (kg)	Dimensiones Ref. Largo (A) mm
15 kVA	185	770
25 kVA	205	770
37.5 kVA	255	760
50 kVA	310	810
75 kVA	380	840
100 kVA	475	880
160 kVA	640	955
200 kVA	685	965
315 kVA	950	1035
500 kVA	1500	1300
630 kVA	1710	1510
1000 kVA	2560	1640

📦 Pesos Referenciales (Clase 22.9 kV)

*Valores aproximados para la serie de Tensión Primaria 22.9 kV.

Potencia (kVA)	Peso Aprox. (kg)	Dimensiones Ref. Largo (A) mm
15 kVA	235	865
25 kVA	250	865
50 kVA	355	905
100 kVA	530	965
160 kVA	695	990
250 kVA	915	1105
400 kVA	1205	1110
630 kVA	2040	1620
1000 kVA	2740	1740
