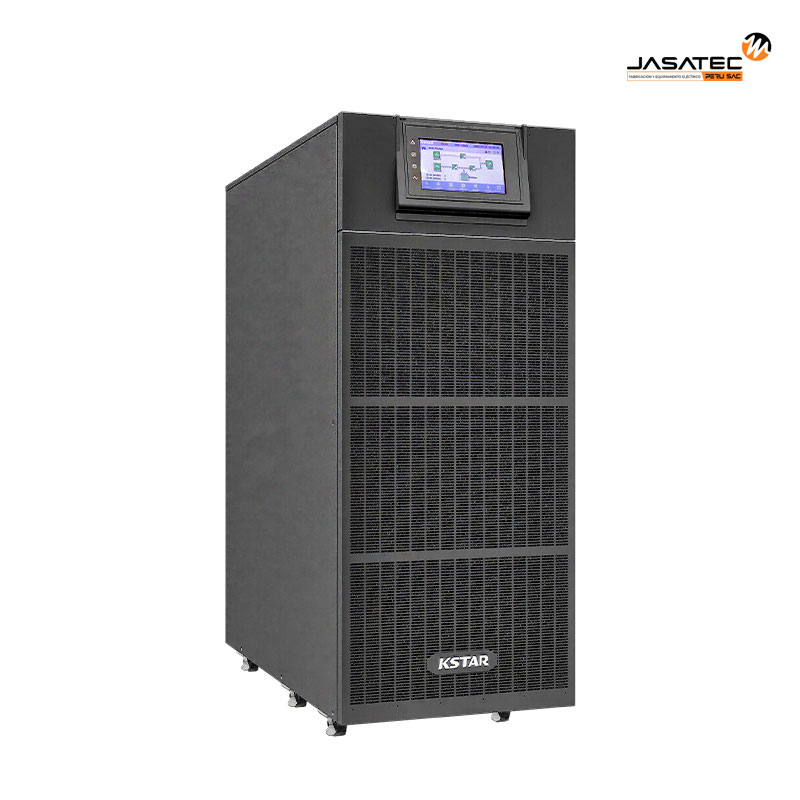

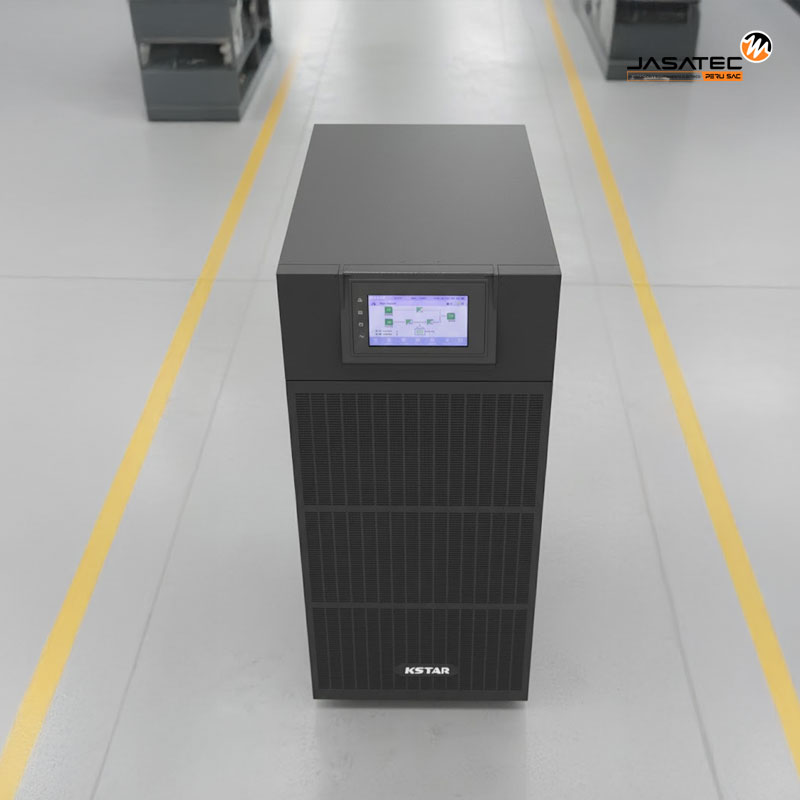

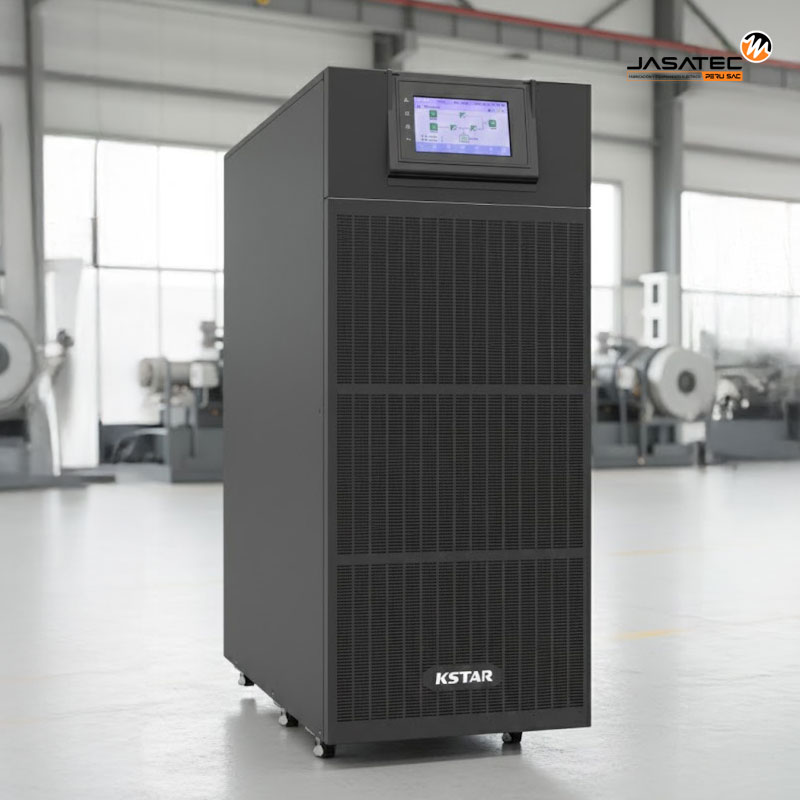

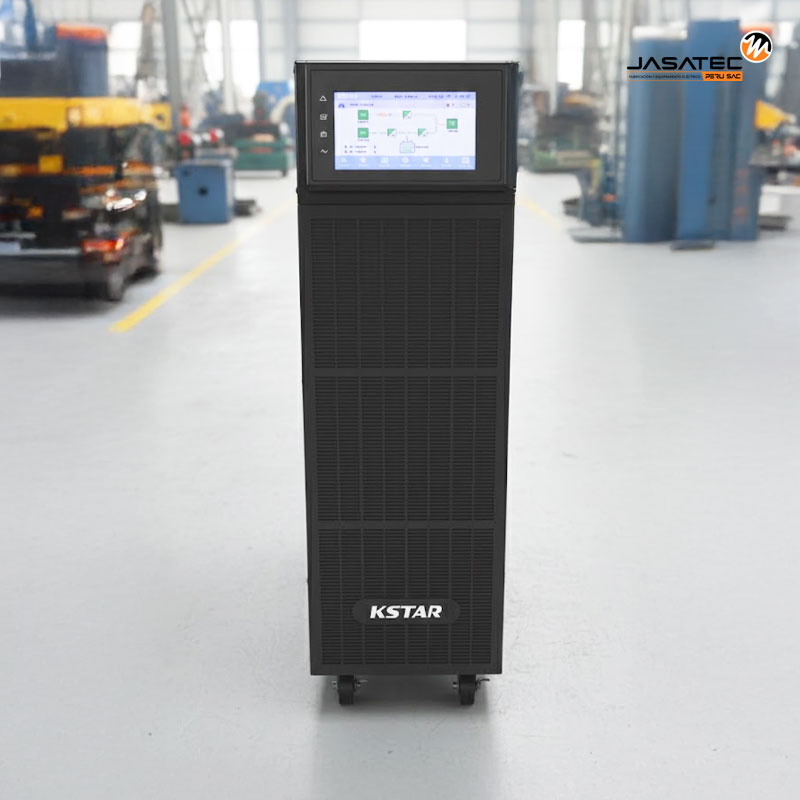

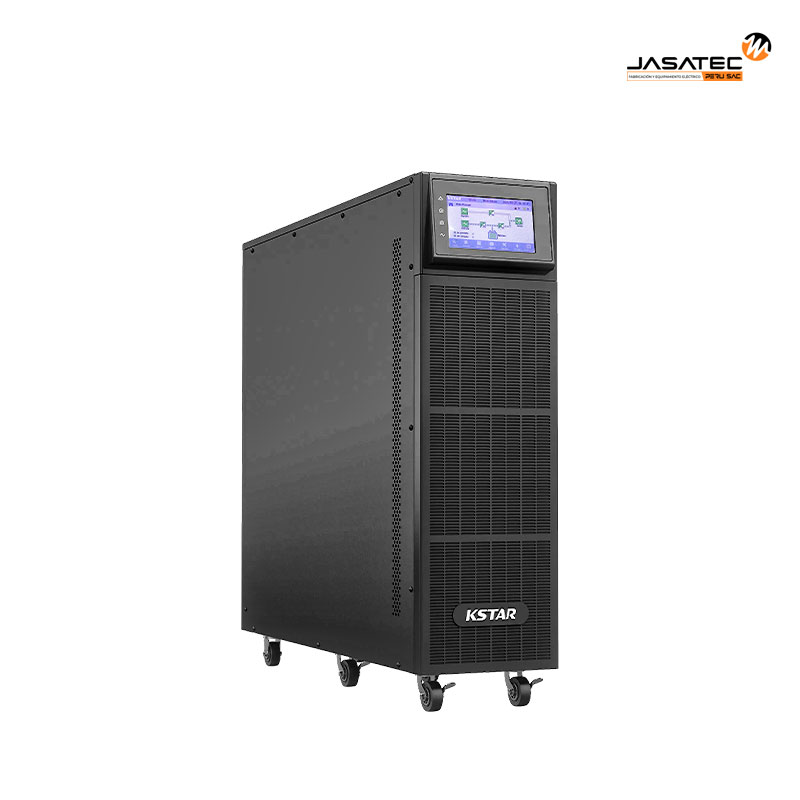

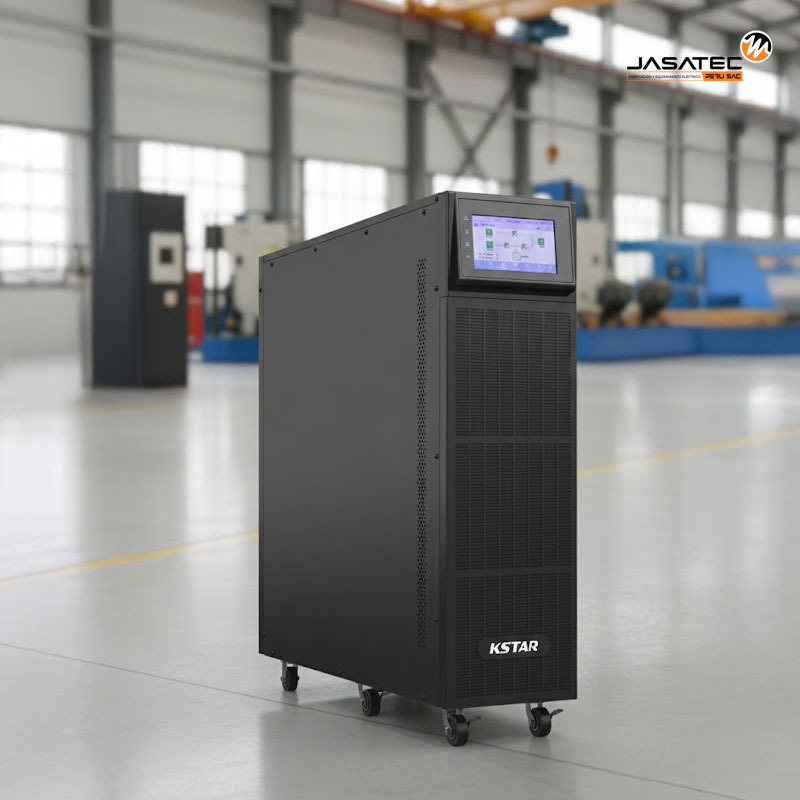

972 602 644 / 971 045 405 / 971 045 653 El UPS Trifásico KSTAR está diseñado para garantizar la continuidad operativa en industrias, centros de datos, hospitales, plantas de producción y cualquier entorno donde la energía eléctrica es crítica.
Su avanzada tecnología ofrece estabilidad, eficiencia y seguridad en cada conexión, asegurando que tu operación esté siempre protegida contra fallos de red, asegurando productividad continua y tranquilidad.

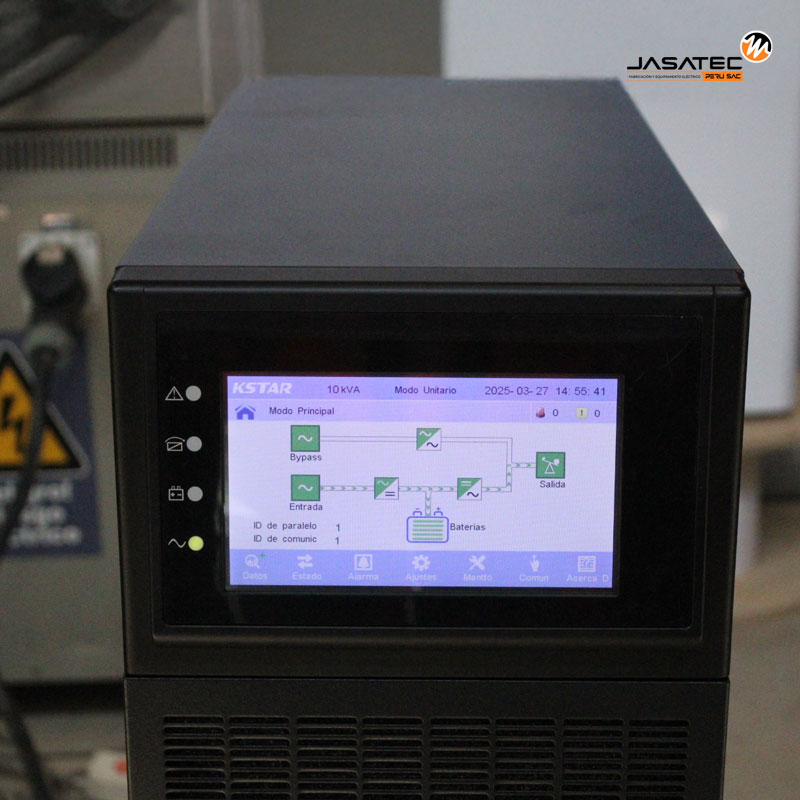

UPS TOWER 10KVA/10KW, PF 1.0, 3P, 380Vac/60Hz, pantalla táctil 7″. Incluye USB, RS232 y EPO. Ranura para SNMP opcional.
YDC3310S
UPS TOWER 15KVA/15KW, PF 1.0, 3P, 380Vac/60Hz, pantalla táctil 7″. Incluye USB, RS232 y EPO. Ranura para SNMP opcional.
YDC3315S
UPS TOWER 20KVA/20KW, PF 1.0, 3P, 380Vac/60Hz, pantalla táctil 7″. Incluye USB, RS232 y EPO. Ranura para SNMP opcional.
YDC3320S
UPS TOWER 30KVA/30KW, PF 1.0, 3P, 380Vac/60Hz, pantalla táctil 7″. Incluye USB, RS232 y EPO. Ranura para SNMP opcional.
YDC3330S
UPS TOWER 40KVA/40KW, PF 1.0, 3P, 380Vac/60Hz, pantalla táctil 7″. Incluye USB, RS232 y EPO. Ranura para SNMP opcional.
YDC3340S
UPS TOWER 60KVA/60KW, PF 1.0, 3P, 380Vac/60Hz, pantalla táctil 7″. No incluye baterías. Incluye USB, RS232 y EPO.
YDC3360H
UPS TOWER 80KVA/80KW, PF 1.0, 3P, 380Vac/60Hz, pantalla táctil 7″. No incluye baterías. Incluye USB, RS232 y EPO.
YDC3380H
UPS TOWER 100KVA/100KW, PF 1.0, 3P, 380Vac/60Hz, pantalla táctil 7″. No incluye baterías. Incluye USB, RS232 y EPO.
YDC33100H
Datos extraídos y adaptados del documento técnico. Para detalles específicos de cada modelo y configuraciones de baterías consulte la ficha técnica original. :contentReference[oaicite:1]{index=1}
| Serie / Modelo | Rango de potencia |
|---|---|
| YDC3300H (serie) | 10 / 15 / 20 / 30 / 40 kVA (y versiones superiores hasta 200 kVA en chasis mayores) |
| Modelos de chasis | Variantes S / H y chasis 1 / chasis 2 para configuraciones con gabinetes de batería |
| Parámetro | Especificación |
|---|---|
| Tensión nominal | 380 / 400 / 415 VAC (Trifásica + N + PE) |
| Rango de voltaje de entrada | 138 ~ 485 VAC (admite 305–485 VAC sin reducción al 100% de carga según modelo) |
| Rango de frecuencia | 40 ~ 70 Hz (detección automática 50/60 Hz) |
| Factor de potencia de entrada | ≥ 0.99 (PFC) |
| Compatibilidad con generador | Sí (admite operación con generador, consultar ajustes) |
| Corriente de carga / disyuntor | Valores según modelo — ejemplos: 20 A / 40 A / 60 A (máx. según configuración) |
| Parámetro | Especificación |
|---|---|
| Tensión nominal de salida | 208 / 220 / 230 / 240 VAC (seleccionable) |
| Frecuencia de salida | 50/60 Hz (±0.1% en modo batería; sincronizado en modo línea) |
| Topología | Doble conversión online — inversor de 3 niveles (alta eficiencia y baja THD) |
| Regulación | ±1% (modo inversor) |
| Forma de onda | Onda sinusoidal pura |
| Distorsión armónica (THD) | ≤2–3% carga lineal (≤4–5% carga no lineal, según modelo) |
| Factor de potencia de salida | 1.0 (modelos indicados) o configurable según número de baterías/chasis |
| Sobrecarga | ≤110% – 60 min; ≤125% – 10 min; ≤150% – 1 min; >150% → bypass/apagado (según modelo) |
| Tiempo de transferencia | 0 ms (inmediato, inversor online) |
| Parámetro | Especificación |
|---|---|
| Eficiencia máxima | Hasta ~95.5% (depende del modelo y condiciones de carga) |
| Modo ECO | Sí — permite ahorro energético con conmutación optimizada |
| Parámetro | Especificación |
|---|---|
| Tipo de batería | VRLA (se admite también baterías de litio en configuraciones especiales) |
| Tensión sistema / cantidad | Opciones: ±96 / ±108 / ±120 VDC (ajustable). Configuraciones típicas: 16 / 18 / 20 / 30 / 40 celdas según chasis y autonomía. (Ej. 2×20 pcs, 3×20 pcs, etc.). |
| Capacidad de celdas | 7 Ah / 9 Ah (12 V) (según configuración) |
| Tiempo típico de recarga | 6–8 horas (hasta 90% capacidad) |
| Vida útil estimada | 3–5 años (dependiendo de ciclos y temperatura) |
| Autonomía ampliable | Sí — gabinetes de baterías externas (BTxxxx) soportados |
| Interfaces | USB, RS232, RS485, BMS, puerto paralelo, contactos secos, ranura inteligente para tarjeta SNMP (opcional) |
| Funciones adicionales | LCD local / LCD remoto (opcional), autoprueba al arranque, LBS (Load Bus Synchronization), Power Walk-in (reducción corriente de arranque), EPO |
| Alarmas | Batería baja, sobrecarga, fallo, alarma de ventilador, fallo de red, etc. |
| Indicadores | LEDs de estado (línea / batería / bypass / ECO / falla), pantalla LCD con lectura de voltaje, frecuencia, % carga, tiempo backup y temperatura interna |
| Temperatura de operación | 0 °C – 40 °C |
| Temperatura de almacenamiento | -25 °C – 55 °C (sin batería) |
| Humedad relativa | 0 – 95% (sin condensación) |
| Altitud | <1500 m (derating por encima de 1000–1500 m según modelo) |
| Nivel de ruido | ≈ <55 dB (modelos 6k/10k) — varía con potencia |
| Modelo / Chasis | Dimensiones (An × Pr × Al) mm | Peso aproximado |
|---|---|---|
| Chasis 1 (ej. 10–30 kVA) | 250 × 900 × 868 | ~122 – 236 kg (según baterías) |
| Chasis 2 (versiones con ruedas) | 250 × 645 × 715 (u otras variantes según modelo) | ej. 43–190 kg según configuración |
| Gabinetes de batería BTxx | varios (p. ej. BT80120N, BT80240N) | ver tabla específica por gabinete |
| Seguridad | CEI/EN 62040-1, CEI/EN 62477-1 |
| EMC | IEC/EN 62040-2 (incluye IEC 61000-x series) |
Nota: Las especificaciones pueden variar según configuración (tipo de chasis, número de baterías, opción SNMP, etc.). Los valores publi cados son típicos y deben usarse como referencia; para ingeniería consulte la ficha técnica completa del fabricante. :contentReference[oaicite:2]{index=2}
