TRANSFORMADOR TIPO PEDESTAL -MONOFÁSICO / TRIFÁSICO

DE 50 A 2500 KVA

Solicita información del Producto




    DESCRIPCIÓN DEL PRODUCTO

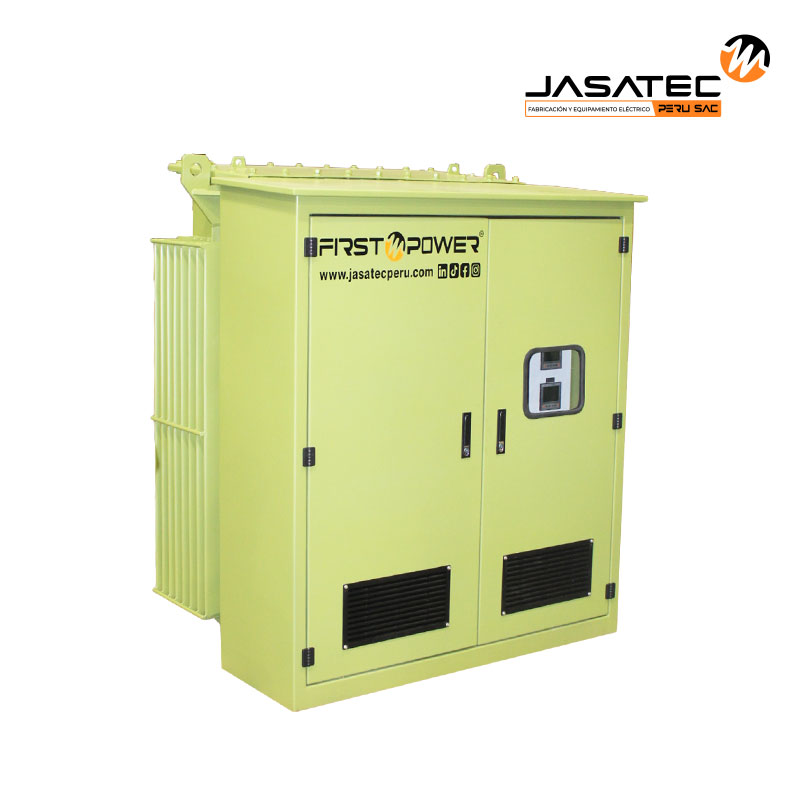

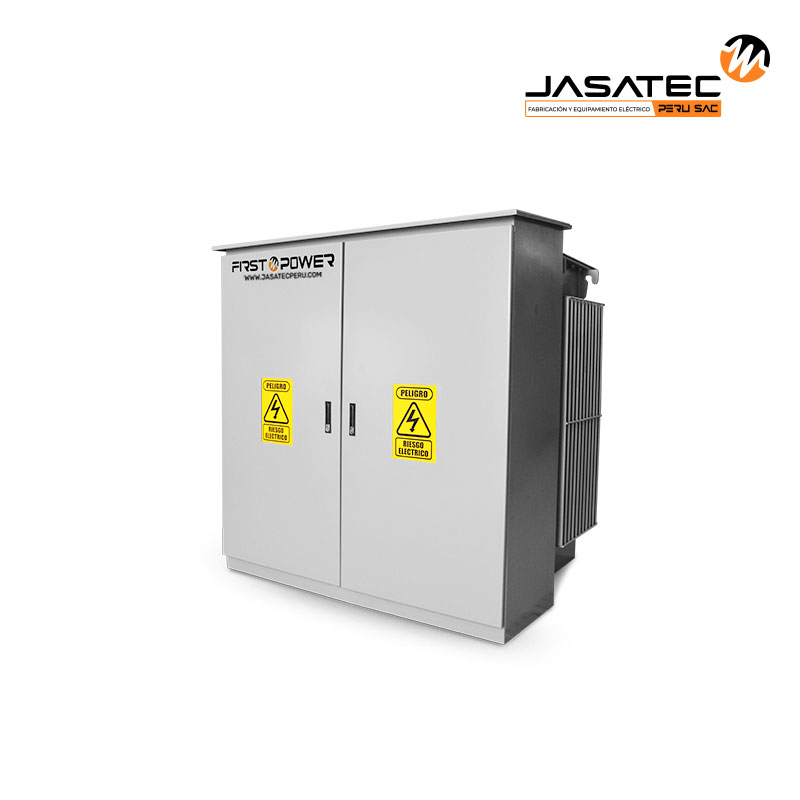

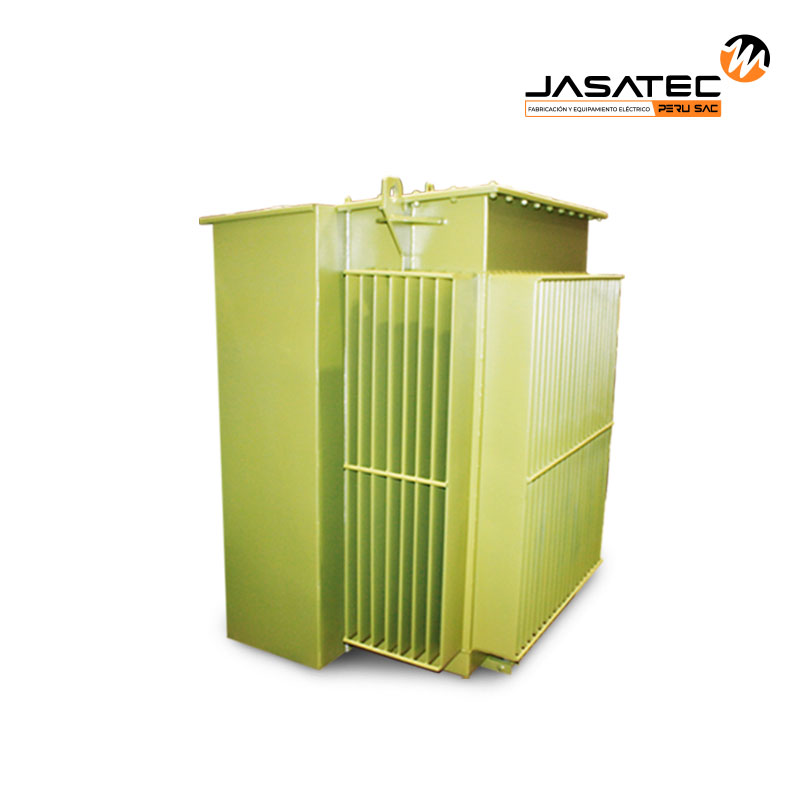

    TRANSFORMADOR TIPO PEDESTAL (PADMOUNTED)

    🌐 Solución para Distribución Subterránea

    Los Transformadores tipo pedestal están diseñados para proveer servicio eléctrico en sistemas de distribución subterránea, integrando en una sola unidad compacta el compartimiento de media tensión, transformación y baja tensión.

    Son la alternativa estética y segura a las subestaciones convencionales. Gracias a su diseño de «frente muerto» (sin partes vivas expuestas) y gabinete robusto, pueden instalarse a nivel de piso en espacios con tránsito de personas, garantizando máxima seguridad.

    🚀 Ventajas Técnicas y Aplicaciones
    🔄 Configuración Versátil

    Disponibles para operación en sistema Radial (final de línea) o sistema Anillo/Malla (para realizar derivaciones y continuidad de servicio), según la necesidad del proyecto.
    🛡️ Protección Integrada

    Incluyen seccionador de potencia bajo carga y fusibles de protección (tipo Bay-O-Net o limitadores de corriente) sumergidos en aceite para una operación segura y confiable.
    ⚡ Rango de Potencia

    Fabricación robusta con potencias desde 50 KVA hasta 2500 KVA y tensiones hasta 33 kV, aptos para operar hasta 5000 m.s.n.m.
    🏙️ Aplicación Ideal

    Perfectos para zonas urbanas, edificios residenciales, centros comerciales, hoteles y hospitales donde la estética y el espacio reducido son factores determinantes.

    💡 Seguridad Total: Gabinete antivandálico con enclavamiento mecánico de puertas para acceso seguro.
    Estabilizador Servomotor Trifásico JASATEC

    DESCARGA LA FICHA TÉCNICA


    📄 Click Aquí

    ESPECIFICACIONES TÉCNICAS
    TRANSFORMADOR TIPO PEDESTAL (PADMOUNTED)

    📌 Descripción General
    Parámetro Especificación
    Marca / Modelo FIRST POWER / PEDESTAL
    Tipo de Montaje Exterior / Interior (Sobre pedestal de concreto)
    Rango de Potencia 50 KVA hasta 2500 KVA
    Configuración de Red Tipo Anillo (Loop Feed) o Tipo Radial
    Normas de Diseño IEC-60076, NTP 370.002
    Altitud de Operación 1000 – 5000 m.s.n.m.
    ⚡ Parámetros Eléctricos
    Parámetro Valor / Rango
    Tensión Media Tensión (MT) 4.16, 7.6, 10, 13.2, 22.9, 33 kV
    BIL Exterior (MT) 125, 170, 200 kV
    Tensión Baja Tensión (BT) 230, 380, 400, 460, 480, 600 V
    Conexión MT / BT Delta / Estrella
    Grupos de Conexión Dyn5, Dd6, Dd0, Yyn6, Yyn0
    Frecuencia 50 / 60 Hz

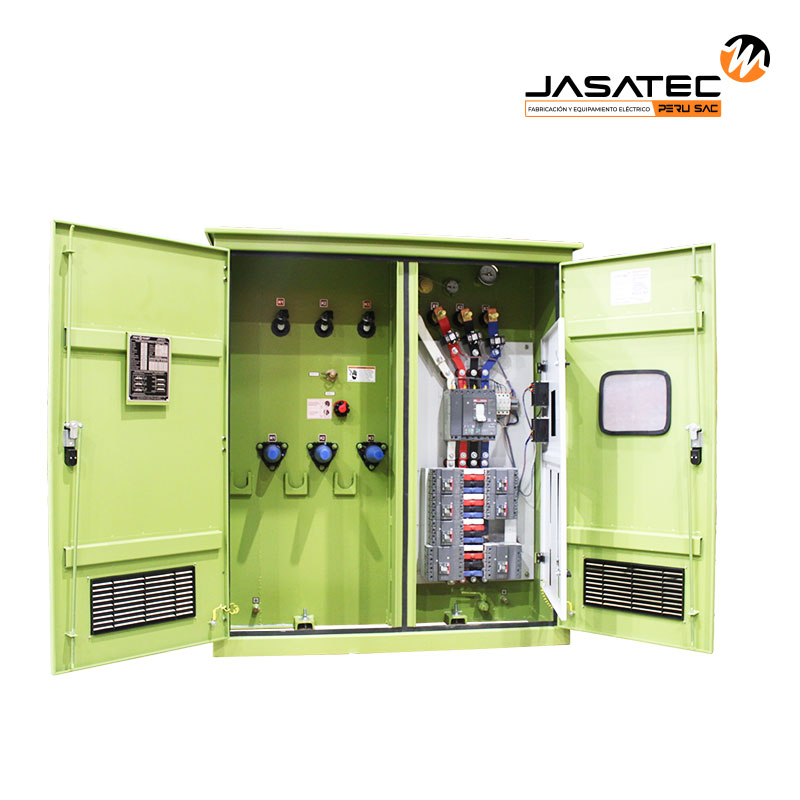

    🔌 Compartimento de Media Tensión
    • Seccionador bajo carga: 2 o 4 posiciones (operable con pértiga), sumergido en aceite.
    • Conectores: Aisladores tipo pozo (Bushing Well) + Insertos (Bushing Insert) + Codos enchufables (Elbow). Frente muerto (sin partes vivas expuestas).
    • Fusibles Limitadores: Tipo Dry Well (tubo de teflón con filamento interno).
    • Fusibles de Expulsión: Tipo Bay-O-Net (removibles externamente).
    • Protección: Válvula de alivio de sobrepresión y pararrayos (opcional).

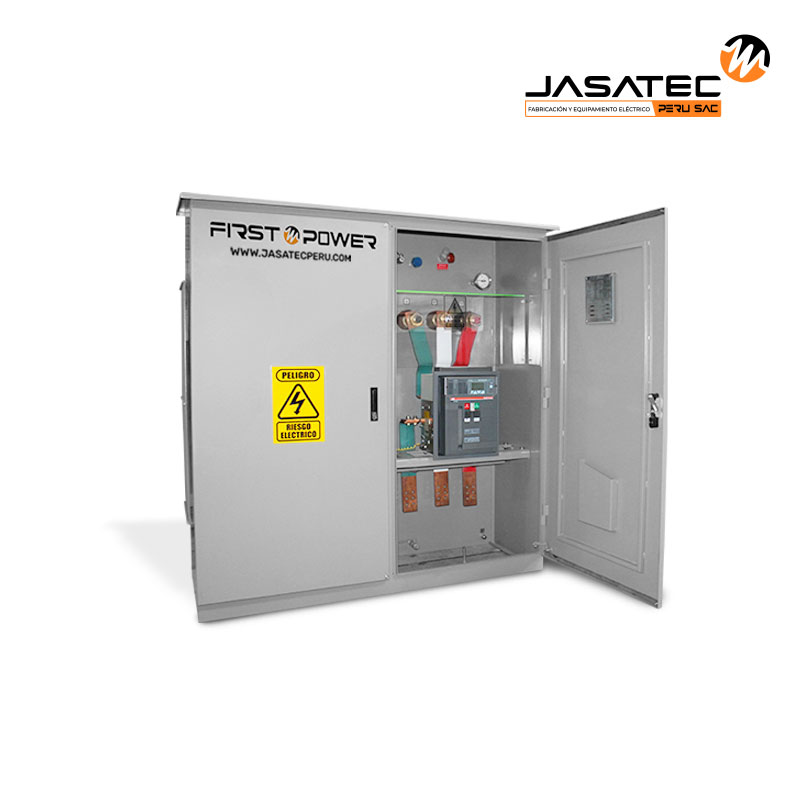

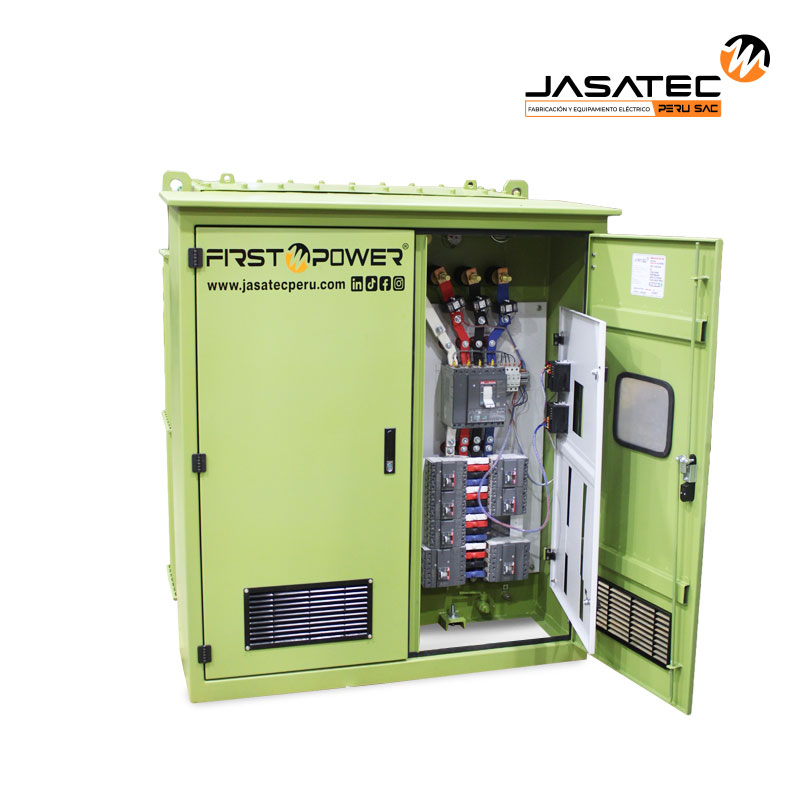

    🔋 Compartimento de Baja Tensión
    • Aisladores: Porcelana o resina pasa tapas (1 kV).
    • Instrumentación: Indicador de nivel de aceite, termómetro (bimetálico o manual), válvula de drenaje y muestreo.
    • Conexiones: Terminales tipo espada, bornes de puesta a tierra.
    • Seguridad: Válvula de alivio de presión automática.
    ✅ Beneficios y Seguridad
    Característica Ventaja
    Diseño Compacto Ideal para espacios reducidos y zonas urbanas donde no es posible una subestación convencional.
    Seguridad (Frente Muerto) Conectores de MT enchufables y enclavamiento mecánico de puertas (MT no abre si BT está cerrada).
    Protección Ambiental Doble recubrimiento anticorrosivo en el fondo del tanque. Aceite mineral o vegetal (opcional).
    Antivandálico Gabinete robusto con cerradura especial, a prueba de manipulaciones no autorizadas.
