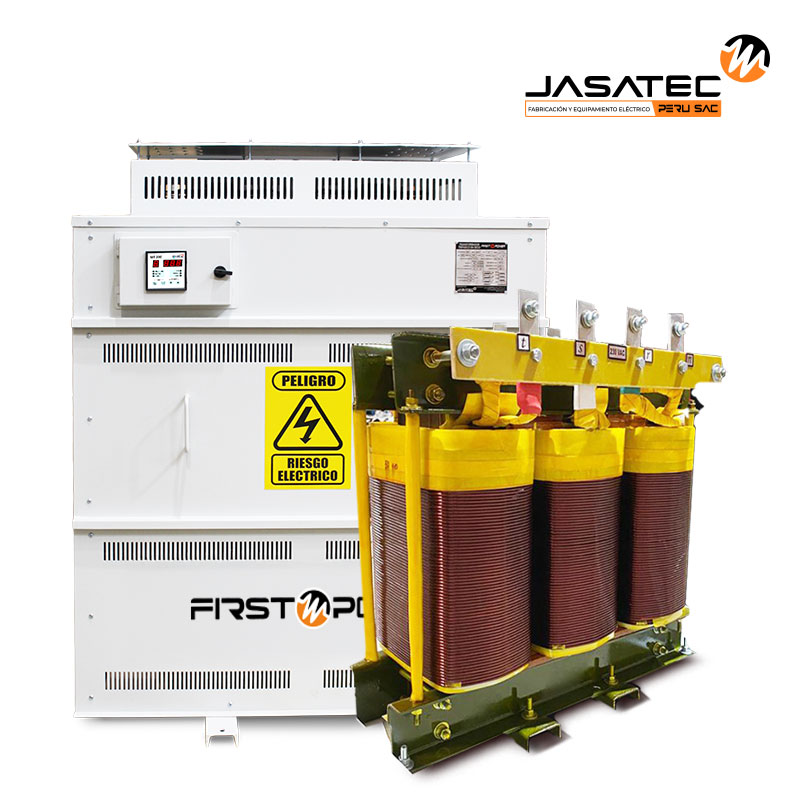

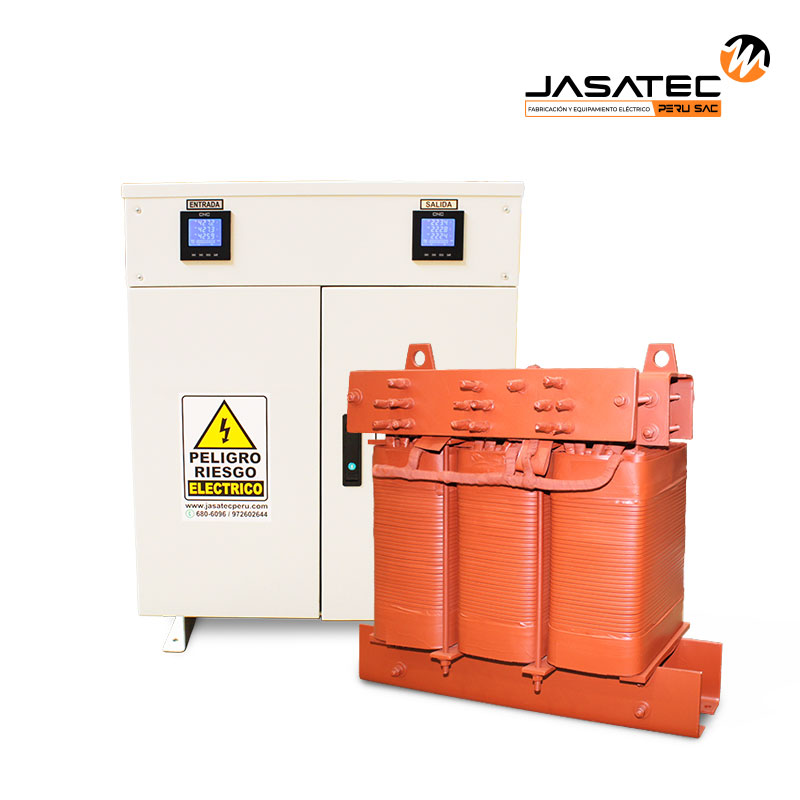

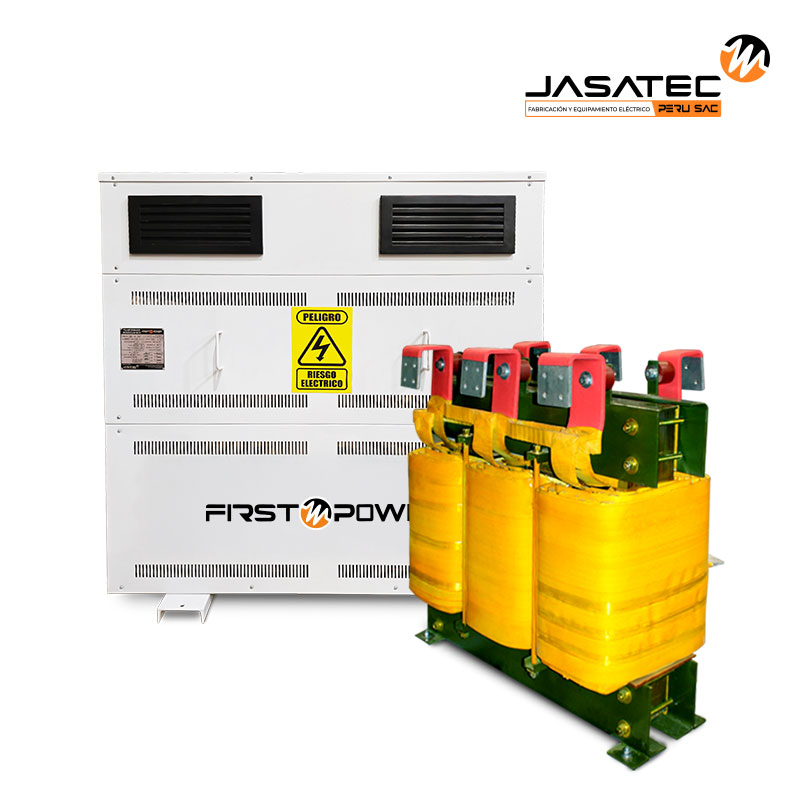

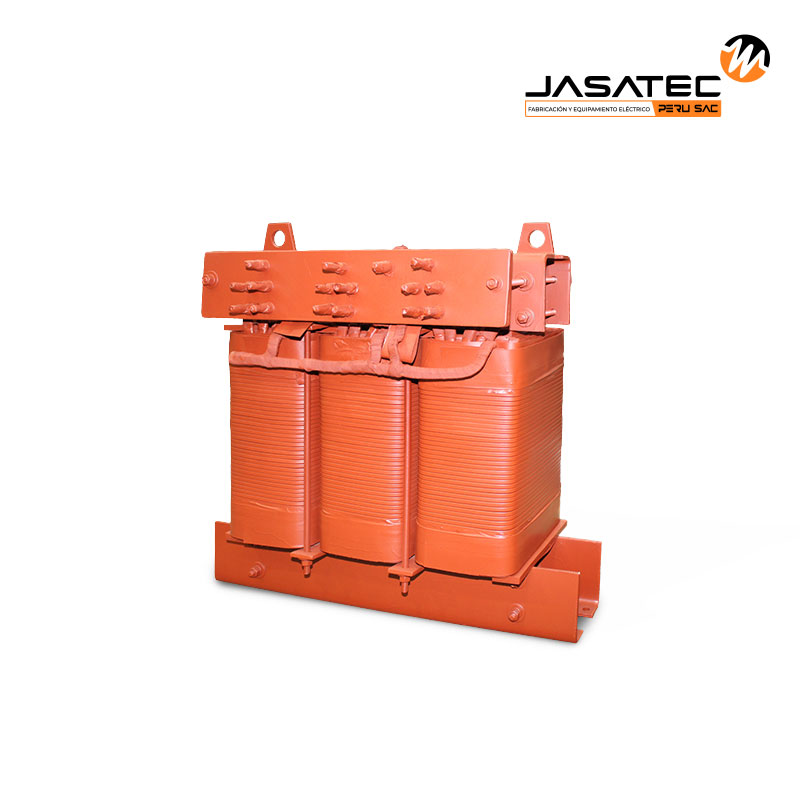

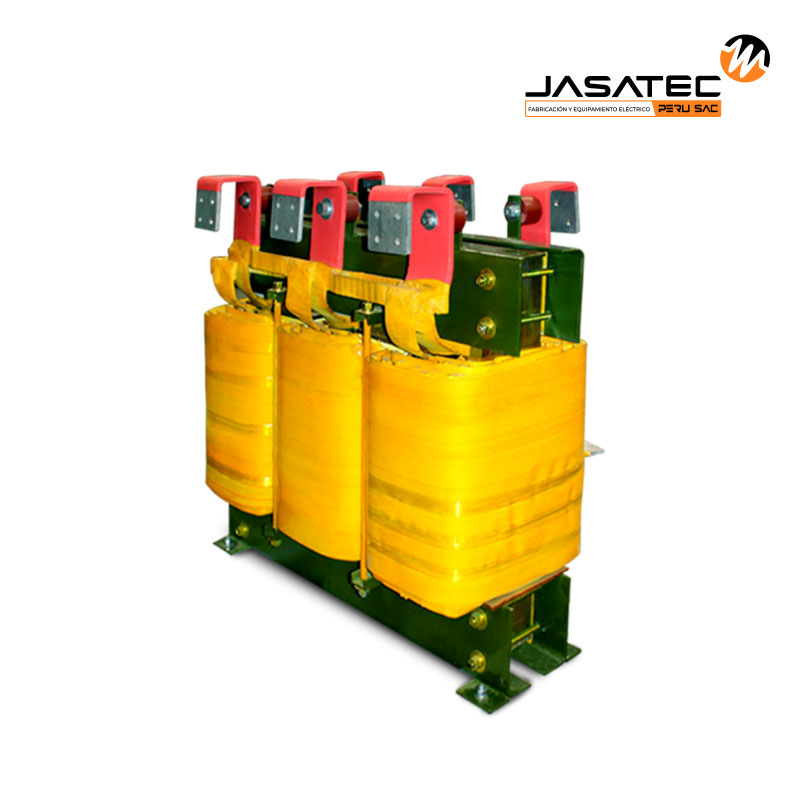

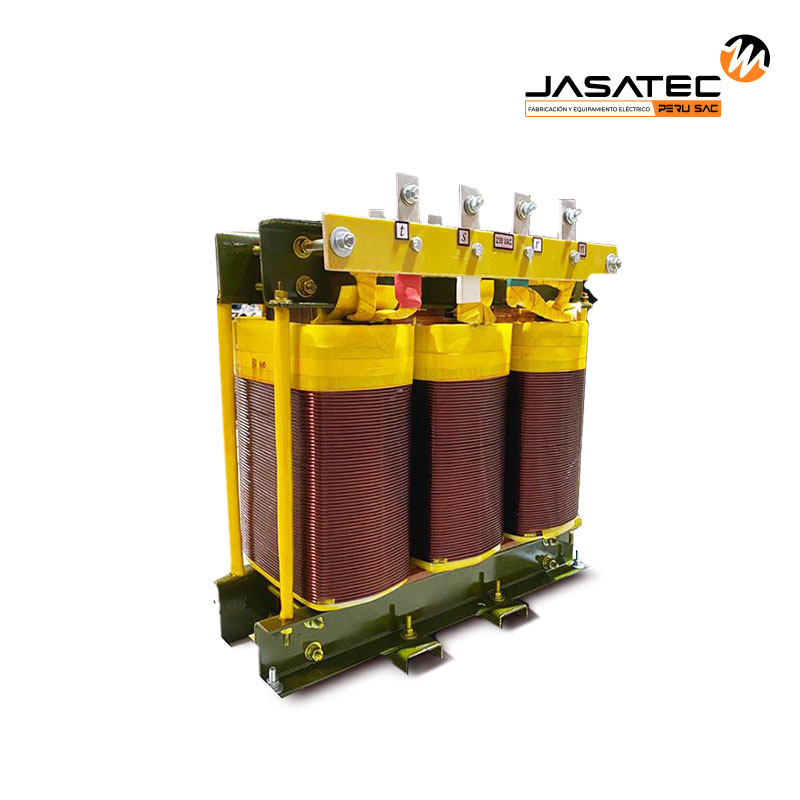

DESCRIPCIÓN DEL PRODUCTOTRANSFORMADORES TIPO SECO – TTS (BAJA TENSIÓN)
Los transformadores secos de baja tensión atienden los requerimientos de energía y su distribución en sistemas eléctricos auxiliares. Su función principal es elevar y reducir la tensión, mientras forman parte integral de las soluciones para minimizar los problemas de calidad de energía en la red.
Están conformados por un núcleo de acero silicoso de grano orientado y bobinas de cobre o aluminio (según requerimiento), impregnadas de barniz aislante resistente a altas temperaturas. Esto garantiza una excelente resistencia mecánica y protección contra cortocircuitos.
DESCARGA LA FICHA TÉCNICA
ESPECIFICACIONES TÉCNICASTRANSFORMADOR TRIFÁSICO TIPO SECO
| Parámetro | Especificación |
|---|---|
| Marca / Fabricante | FIRST POWER / JASATEC |
| Tipo | Trifásico Tipo Seco (Resina / Barniz) |
| Función | Regulación, Aislamiento y cambio de tensión |
| Normas de Diseño | IEC-60076-1:2015, NTP 370.400:2013 |
| Parámetro | Valor |
|---|---|
| Potencia Nominal | 100 kVA hasta 1000 kVA (Estándar) *Disponibilidad desde 5 kVA según tabla de dimensiones |
| Tensión de operación | Baja Tensión (Hasta 1000 V) |
| Frecuencia | 50 – 60 Hz |
| Factor de Potencia | Compatible con cargas resistivas e inductivas (Motores, UPS, Cómputo) |
| Tipo de Carga | Lineal y No Lineal (Factor K opcional) |
| Componente | Detalle |
|---|---|
| Núcleo | Acero al silicio de grano orientado (alta permeabilidad) |
| Bobinados | Cobre o Aluminio (según requerimiento) |
| Aislamiento | Clase «H» (soporta hasta 200°C) |
| Protección Bobinas | Doble capa de esmalte Clase H / Impregnación con barniz dieléctrico |
| Pantalla Electrostática | Lámina de cobre para atenuación de ruido (en modelos de aislamiento/Factor K) |
| Gabinete | Metálico autoportante (Interior o Exterior) |
| Condición | Límite / Tipo |
|---|---|
| Temperatura Ambiente | 40°C |
| Temp. Máx. Arrollamientos | 155°C (Diseño Clase F) // 200°C (Diseño Clase H) |
| Altitud de Operación | Hasta 5500 msnm |
| Refrigeración | ANAN (Aire Natural) // ANAF (Refrigeración forzada) |
| Grado de Protección | IP21 (Estándar) / NEMA (Opcional) |
| Nivel de Ruido | Bajo nivel de ruido (núcleo con aislamiento Carlyte) |
Diseñados para soportar armónicos sin sobrecalentamiento.
| Factor K | Aplicación Típica |
|---|---|
| K-1 | Cargas resistivas, Motores, Lámparas incandescentes |
| K-4 | Soldadoras, UPS con filtro, Iluminación fluorescente |
| K-13 | Telecomunicaciones, Centros de cómputo, Equipos médicos |
| K-20 | Main Frames, Variadores de velocidad, Procesamiento de datos |
| Ventaja | Detalle |
|---|---|
| Seguridad | Autoextinguibles, no propagan llamas, sin riesgo de explosión |
| Mantenimiento | Mínimo (Libre de mantenimiento), sin líquidos refrigerantes |
| Medio Ambiente | Sin riesgo de fugas de aceite, ecológico |
| Instalación | Fácil montaje/desmontaje, apto para instalar cerca de la carga |
*Medidas aproximadas en mm para gabinete estándar IP21.
| Potencia (kVA) | Dimensiones A × B × C (mm) | Peso Aprox. (kg) |
|---|---|---|
| 5 kVA | 350 × 300 × 350 | 55 |
| 15 kVA | 450 × 340 × 450 | 100 |
| 37.5 kVA | 600 × 400 × 590 | 170 |
| 75 kVA | 700 × 460 × 690 | 280 |
| 100 kVA | 750 × 460 × 750 | 350 |
| 160 kVA | 900 × 550 × 860 | 480 |
| 250 kVA | 1100 × 700 × 1060 | 750 |
