Celda tipo Seccionador Fusible NG7 – F RELEE
Categoría: Celda tipo Seccionador Fusible NG7 - F RELEE, Celdas

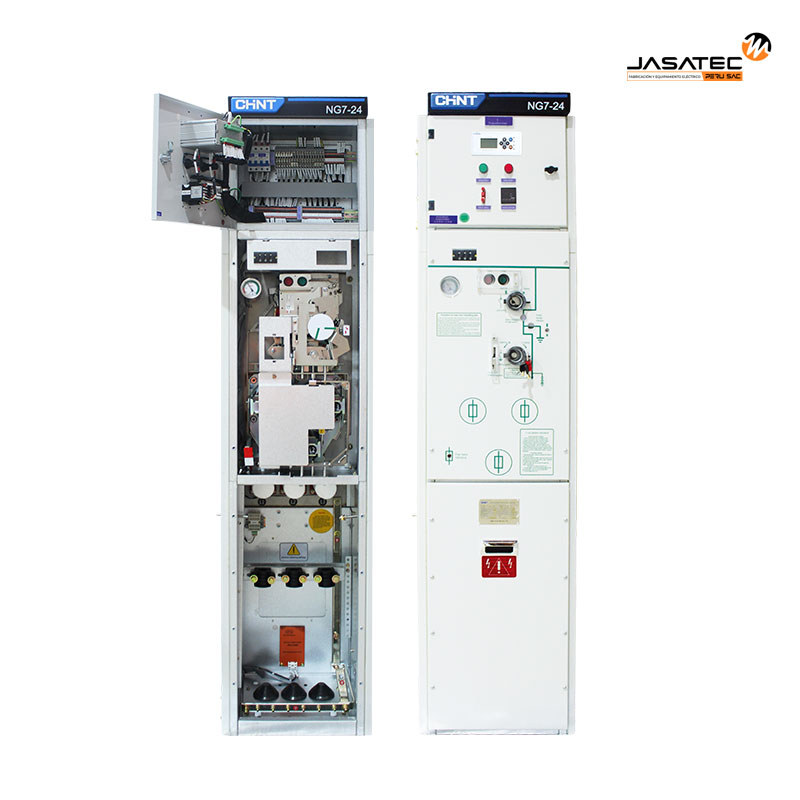

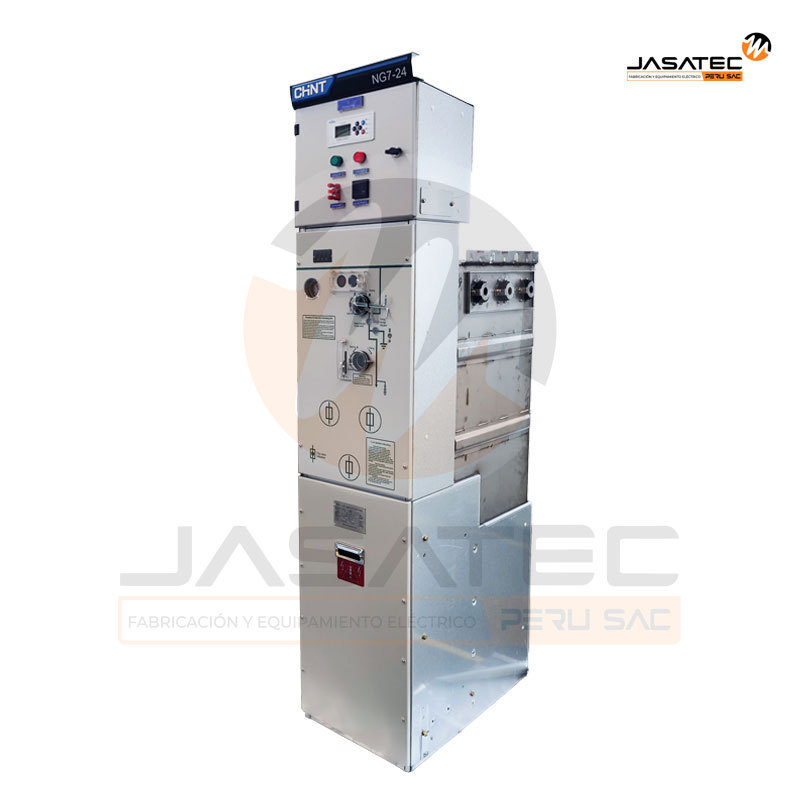

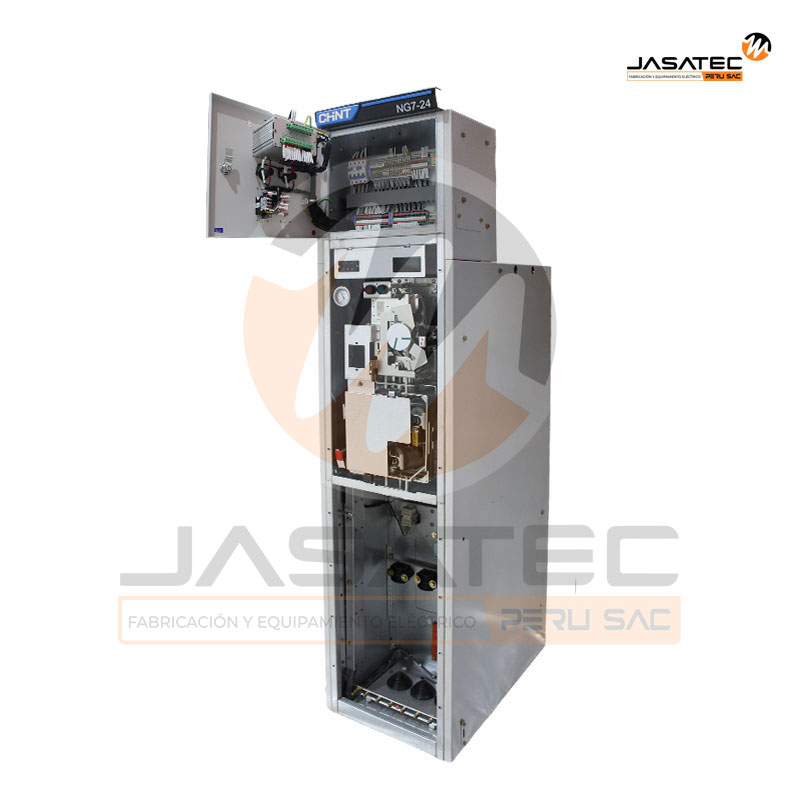

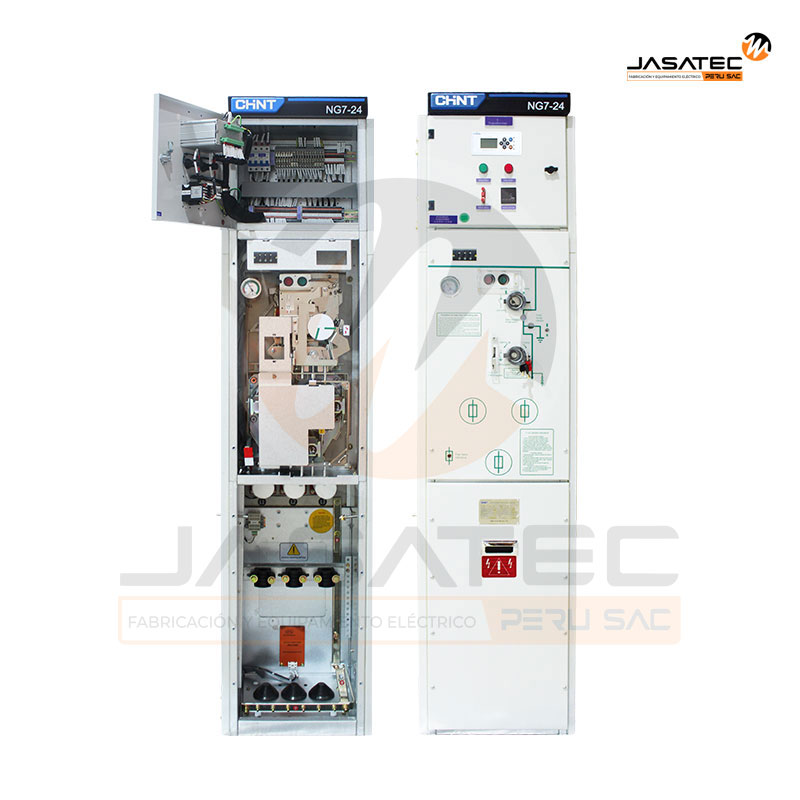

La Celda tipo NG7 – F RELEE es la versión avanzada del modelo F, ofreciendo un nivel superior de control y análisis de fallas en la protección de transformadores y alimentadores. Diseñada para operar hasta a 2000 m.s.n.m., mantiene la gran fiabilidad del seccionador bajo carga de 630A y el seccionador de tierra de 600A, pero da un salto tecnológico al incorporar un relé de protección avanzado FS-R210E, tres transformadores de corriente (CT) y un transformador homopolar.
Compartir en redes:
CELDAS DE DISTRIBUCIÓN CON AISLAMIENTO DE GAS SERIE NG7 – CELDAS GIS
(C-GIS)

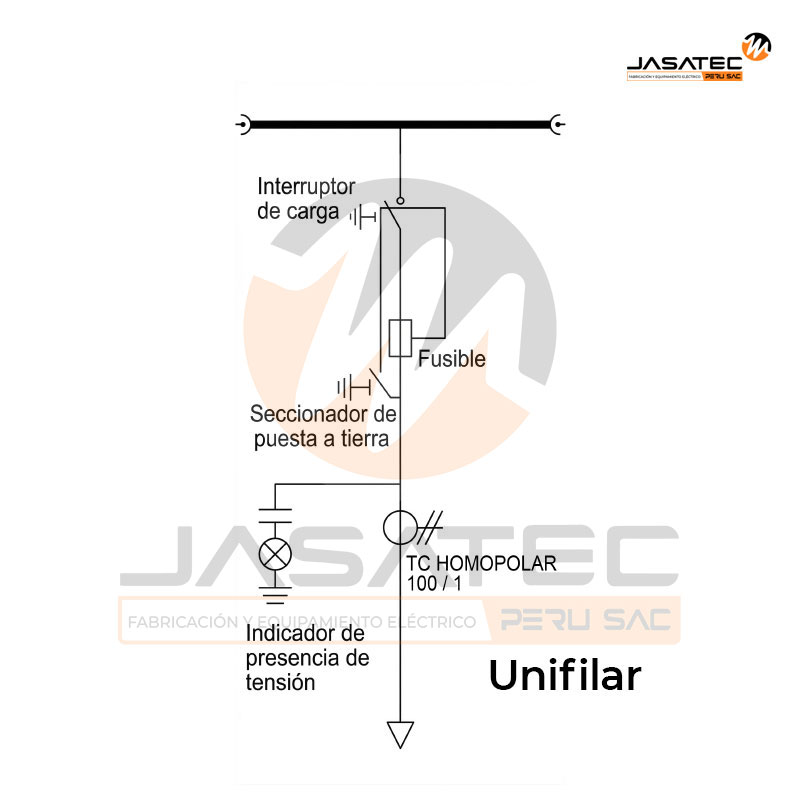

Celda con Seccionador Fusible – Modelo NG7-F RELEE
|
| Operación: Manual + 01 Bobina de disparo 24Vdc |

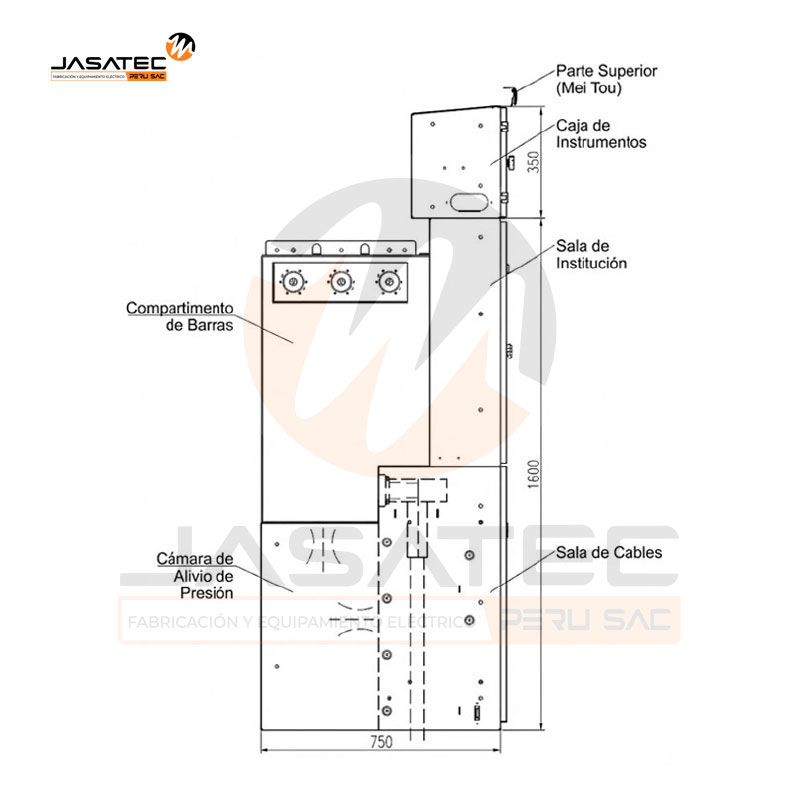

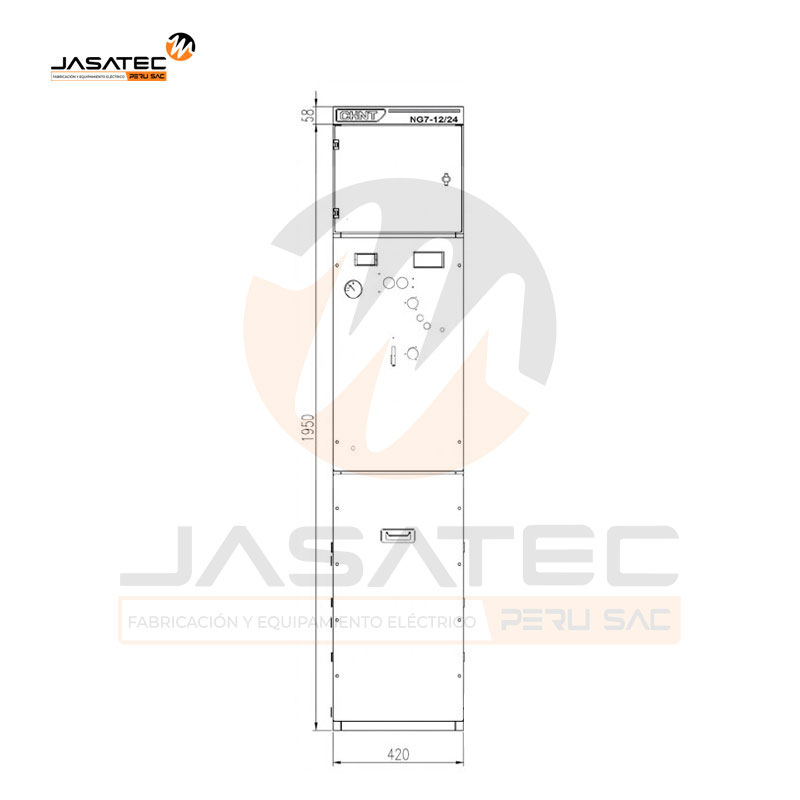

| Dimensiones 420x750x(1600+350+58) |
| Altitud ≤ 2000 msnm |
| Endurancia mecánica seccionador bajo carga 10000 / a tierra 5000 |
| Tasa de fuga anual ≤ 0.01% |
| Alimentación Auxiliar 220Vac |
| 01 Rele de protección FS-R210E |
| 03 CT, LDZC-20 / 100-300/5A 5P20 2.5VA |
| 01 Seccionador bajo carga 630A – 20kA/3s. |
| 01 Seccionador de tierra 600A |
| 01 Detector de tensión DXN-24/T |
| 01 Controlador de Temp y Humed WSD-6 |
La serie NG7 de CHINT representa la nueva generación de cuadros eléctricos miniaturizados con aislamiento de gas (C-GIS),
desarrollada para responder a las altas exigencias de la urbanización moderna. Su diseño compacto y totalmente sellado la convierte en la
solución ideal para subestaciones secundarias, redes en anillo y terminales de usuario, garantizando un suministro estable incluso en
entornos complejos.
Sellado Hermético IP67
Partes activas alojadas en carcasa de acero inoxidable totalmente
sellada, protegida contra humedad, contaminación y gases corrosivos.
Modular y Expandible
Configuración flexible de 1 a 5 circuitos en una misma carcasa,
permitiendo ampliaciones futuras según necesidades del cliente.
Automatización Inteligente
Compatible con soluciones de automatización y monitoreo remoto para
control inteligente de redes eléctricas.
Alta Resistencia Ambiental
Operación confiable hasta 5000 msnm, temperaturas de -25°C a +40°C y
resistencia sísmica hasta magnitud 8.
Aplicación Ideal: Subestaciones compactas, minería, industria, zonas
urbanas densas y entornos con espacio limitado.
