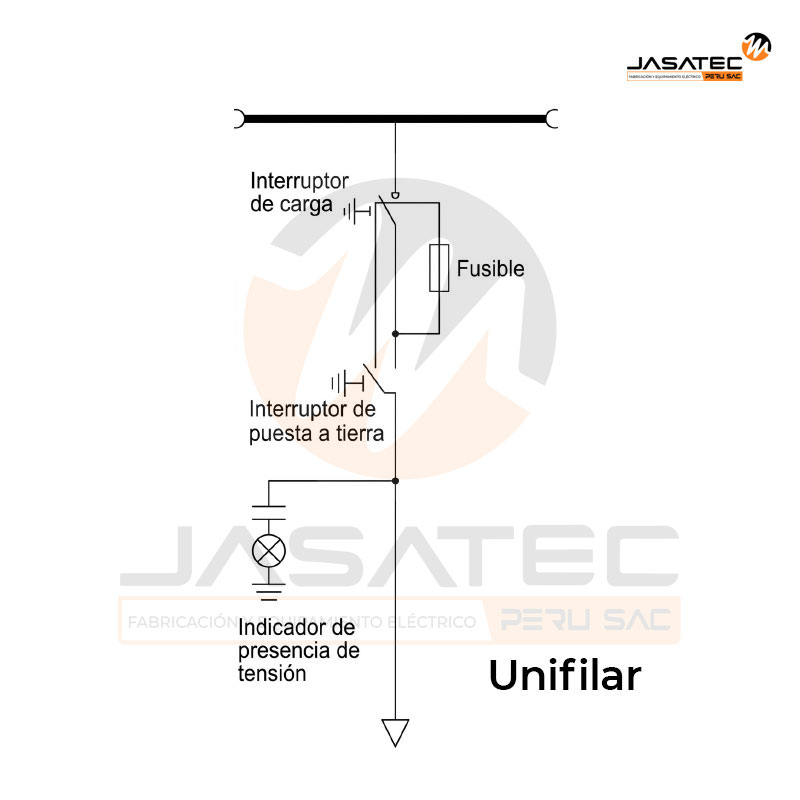

La Celda tipo NG7 – F (Seccionador Fusible) está enfocada en la protección eficiente de transformadores de distribución y alimentadores para instalaciones de hasta 2000 m.s.n.m. Utiliza una combinación compacta y segura que incluye un seccionador bajo carga de 630A con gran endurancia mecánica y un seccionador de puesta a tierra de 600A. El equipo cuenta con accionamiento manual, bobina de disparo de 24Vdc, e integra sistemas esenciales como un detector de tensión y un controlador de humedad para garantizar su óptimo funcionamiento.
Compartir en redes:
CELDAS DE DISTRIBUCIÓN CON AISLAMIENTO DE GAS SERIE NG7 – CELDAS GIS
(C-GIS)

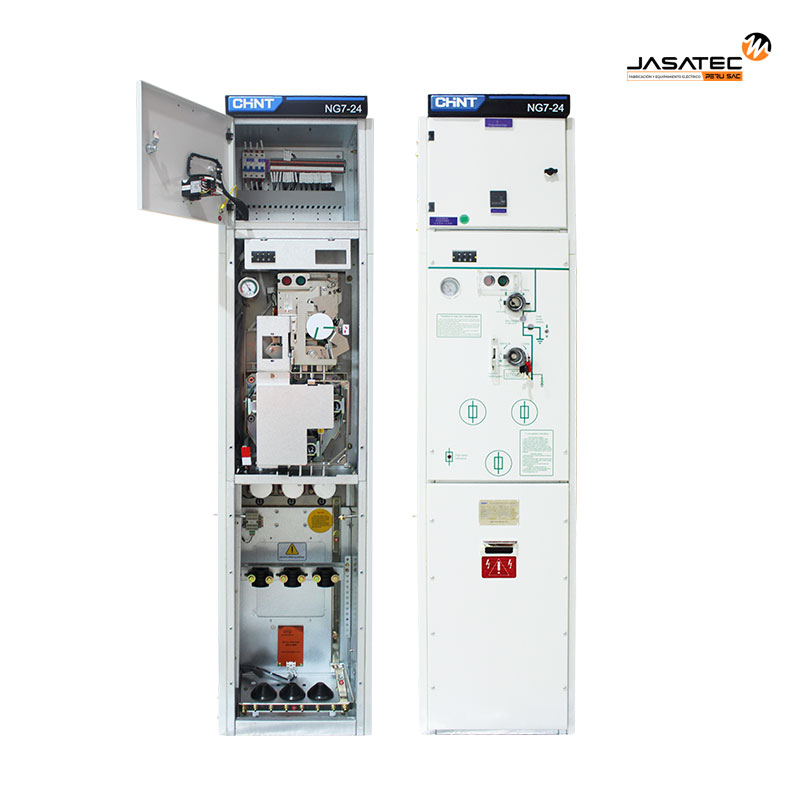

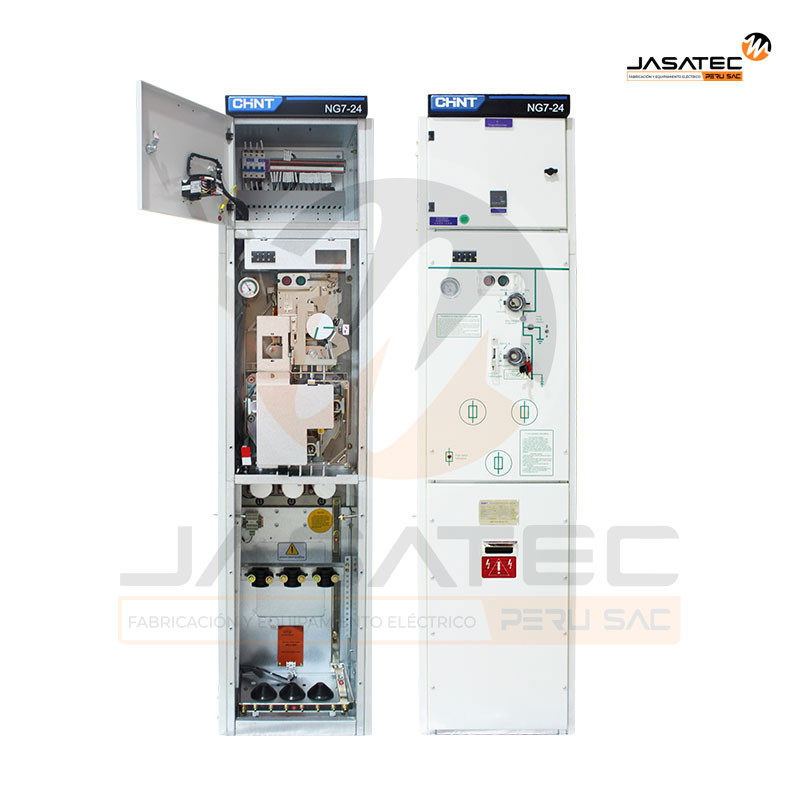

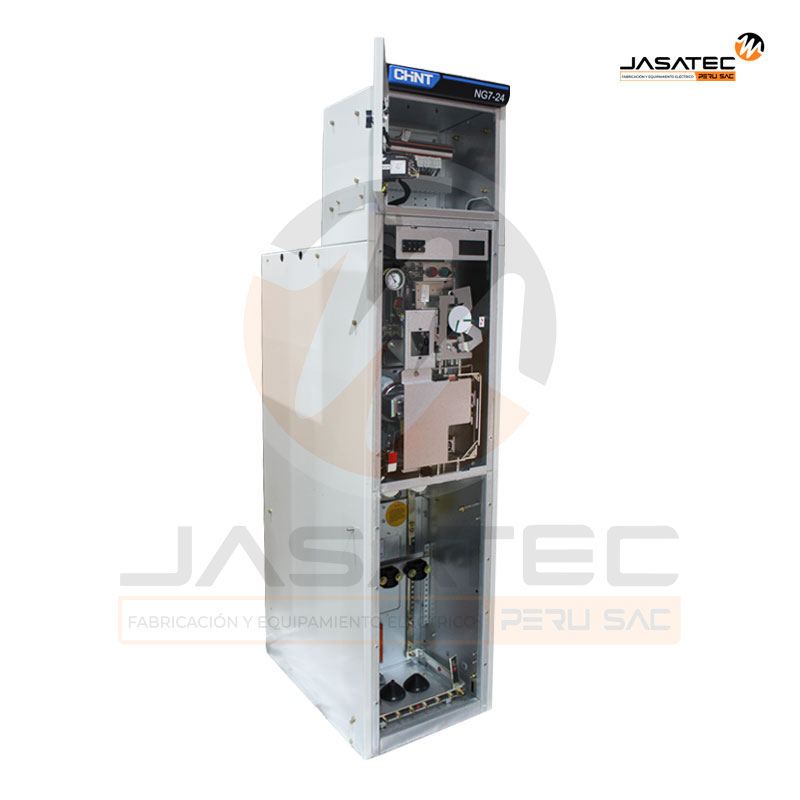

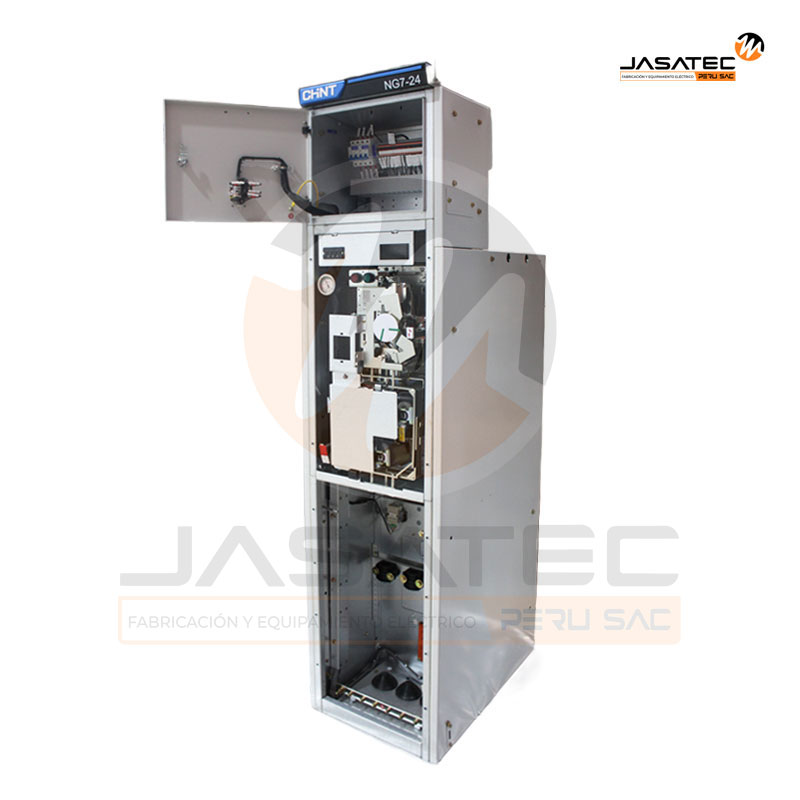

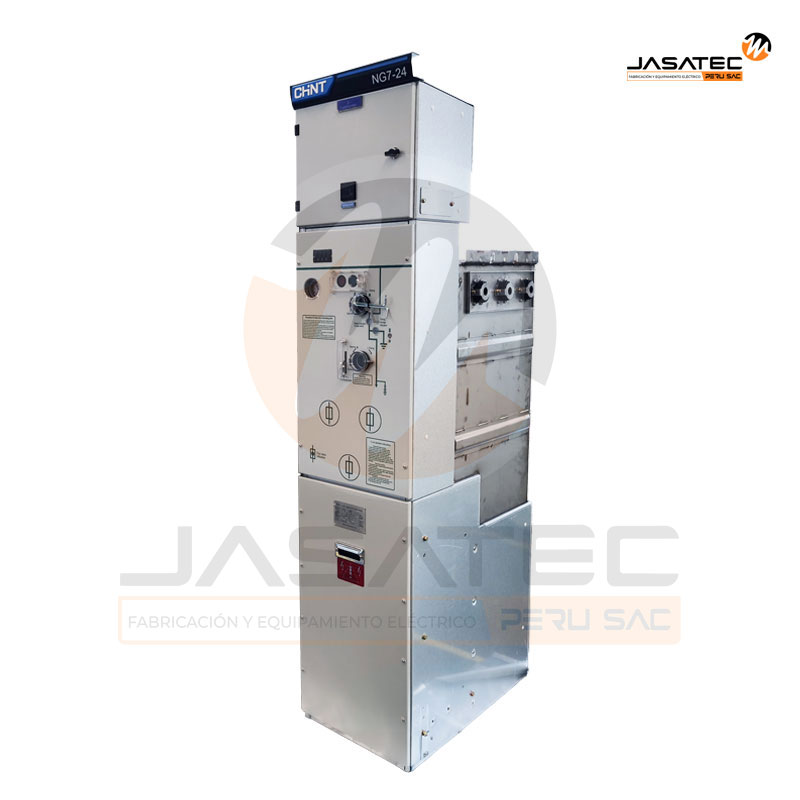

Celda con Seccionador Fusible – Modelo NG7-F
|
| Operación: Manual + 01 Bobina de disparo 24Vdc |

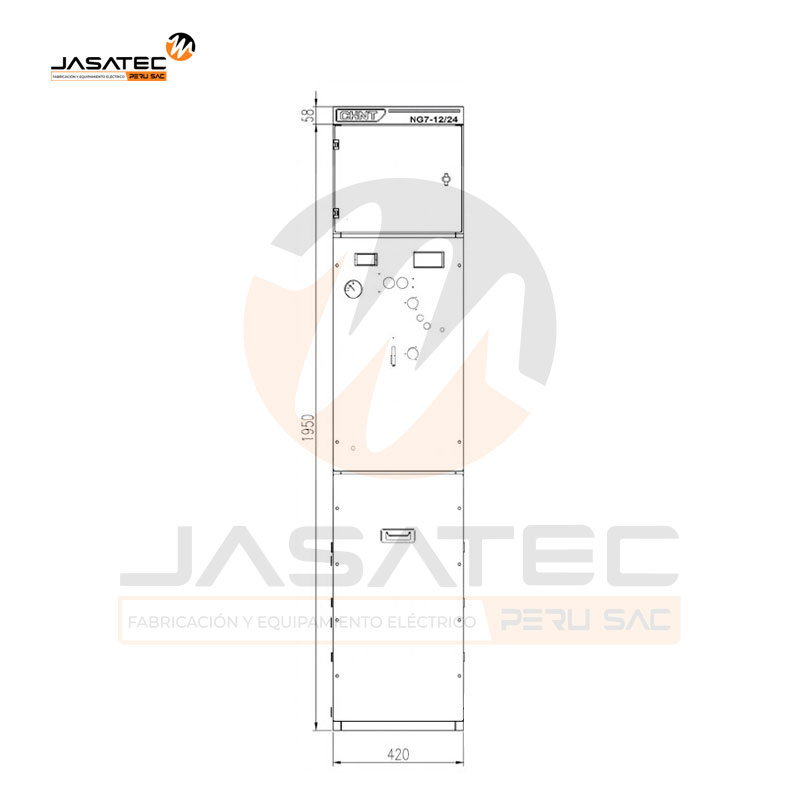

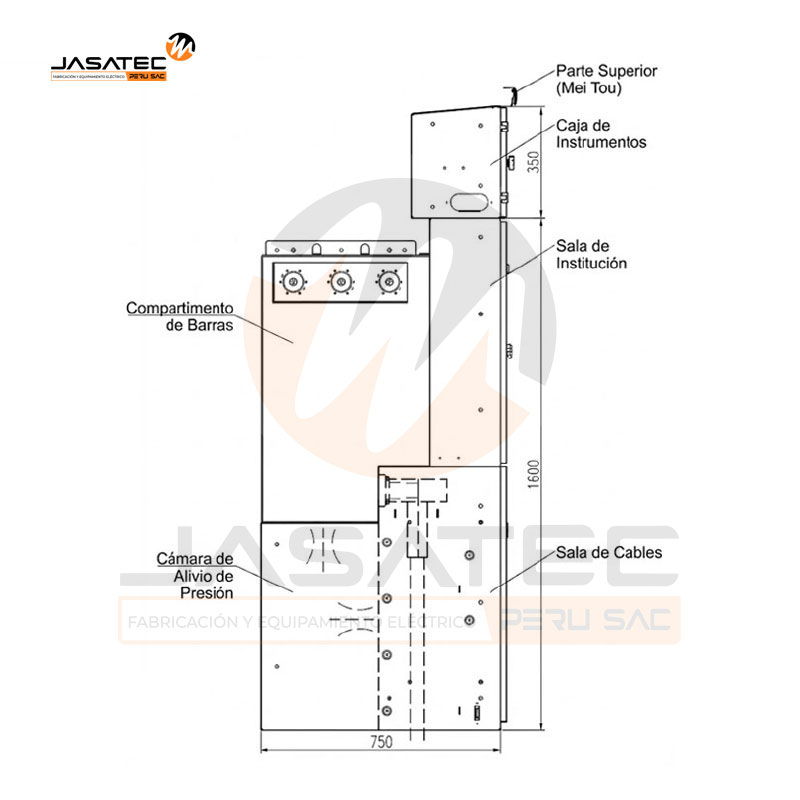

| Dimensiones 420x750x(1600+350+58) |
| Altitud ≤ 2000 msnm |
| Endurancia mecánica seccionador bajo carga 10000 / a tierra 5000 |
| Tasa de fuga anual ≤ 0.01% |
| Alimentación Auxiliar 220Vac |
| 01 Rele de protección FS-R210E |
| 03 CT, LDZC-20 / 100-300/5A 5P20 2.5VA |
| 01 Seccionador bajo carga 630A – 20kA/3s. |
| 01 Seccionador de tierra 600A |
| 01 Detector de tensión DXN-24/T |
| 01 Controlador de Temp y Humed WSD-6 |
La serie NG7 de CHINT representa la nueva generación de cuadros eléctricos miniaturizados con aislamiento de gas (C-GIS),
desarrollada para responder a las altas exigencias de la urbanización moderna. Su diseño compacto y totalmente sellado la convierte en la
solución ideal para subestaciones secundarias, redes en anillo y terminales de usuario, garantizando un suministro estable incluso en
entornos complejos.
Sellado Hermético IP67
Partes activas alojadas en carcasa de acero inoxidable totalmente
sellada, protegida contra humedad, contaminación y gases corrosivos.
Modular y Expandible
Configuración flexible de 1 a 5 circuitos en una misma carcasa,
permitiendo ampliaciones futuras según necesidades del cliente.
Automatización Inteligente
Compatible con soluciones de automatización y monitoreo remoto para
control inteligente de redes eléctricas.
Alta Resistencia Ambiental
Operación confiable hasta 5000 msnm, temperaturas de -25°C a +40°C y
resistencia sísmica hasta magnitud 8.
Aplicación Ideal: Subestaciones compactas, minería, industria, zonas
urbanas densas y entornos con espacio limitado.
ESPECIFICACIONES TÉCNICAS CELDA SECCIONADOR FUSIBLE MODELO NG7 – 24 – F
| Nombre | Unidad | NG7 – 24 – F | ||
|---|---|---|---|---|
| Tensión nominal | kV | 12/24 | ||
| Frecuencia nominal | Hz | 50/60 | ||
| Corriente nominal | A | 630 | ||
| Tensión de ensayo dieléctrico | kV | 24 | ||
| Tensión máxima de servicio | kV | 27 | ||
| Nivel de aislamiento nominal | Tensión soportada a frecuencia industrial de 1 min | Tensión soportada a frecuencia industrial (fase a fase y fase a tierra) | kV | 42/65 |
| Tensión soportada a frecuencia industrial (entre cortes) | 48/79 | |||
| Tensión soportada al impulso tipo rayo (pico) | Tensión soportada a frecuencia industrial (circuitos de control y auxiliares) | 2/2 | ||
| Tensión soportada al impulso tipo rayo (fase a fase y fase a tierra) | 75/125 | |||
| Tensión soportada al impulso tipo rayo (entre cortes) | 85/145 | |||
| Resistencia nominal de corta duración actual | Circuito principal / 4s | kA | 20/20 | |
| Circuito de puesta a tierra / 4s | 20/20 | |||
| Circuito de conexión a tierra / 4s | 17.4/17.4 | |||
| Corriente máxima soportada nominal | Circuito principal | kA | 50/50 | |
| Circuito de puesta a tierra | 43.5/43.5 | |||
| Corriente nominal de cierre en cortocircuito | kA | 50 | ||
| Corriente nominal de corte en cortocircuito | kA | — | ||
| Corriente de transferencia nominal | A | — | ||
| Corriente de ruptura de carga activa nominal | A | 630 | ||
| Corriente nominal de ruptura en bucle cerrado | A | 630 | ||
| Corriente nominal de ruptura de carga del cable | A | 25/10 | ||
| Vida mecánica | Interruptor de carga / Interruptor de puesta a tierra | Tiempo | 5000 | |
| Seccionadores / Interruptor de puesta a tierra | 2000 | |||
| Gas SF6 (valor relativo de 20 ) | Tensión de inflado nominal | MPa | 0.04 | |
| Presión horizontal funcional mínima | 0.02 | |||
| Grado de protección | Caja sellada | IP67 | ||
| Caja de distribución | IP4X | |||
| Tasa relativa anual de fuga de gas | %/A | ≤0.01 | ||
