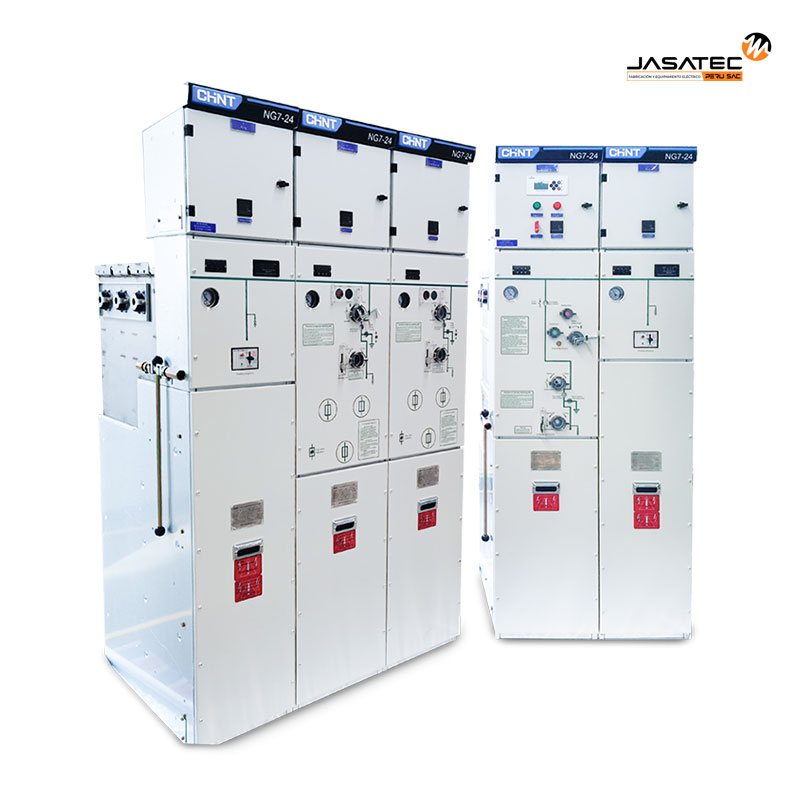

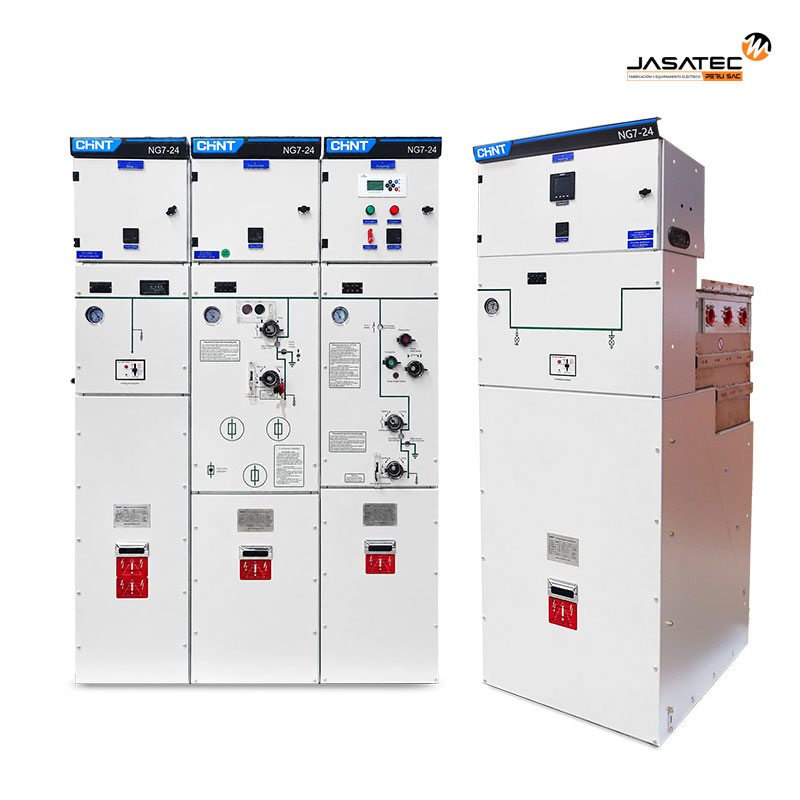

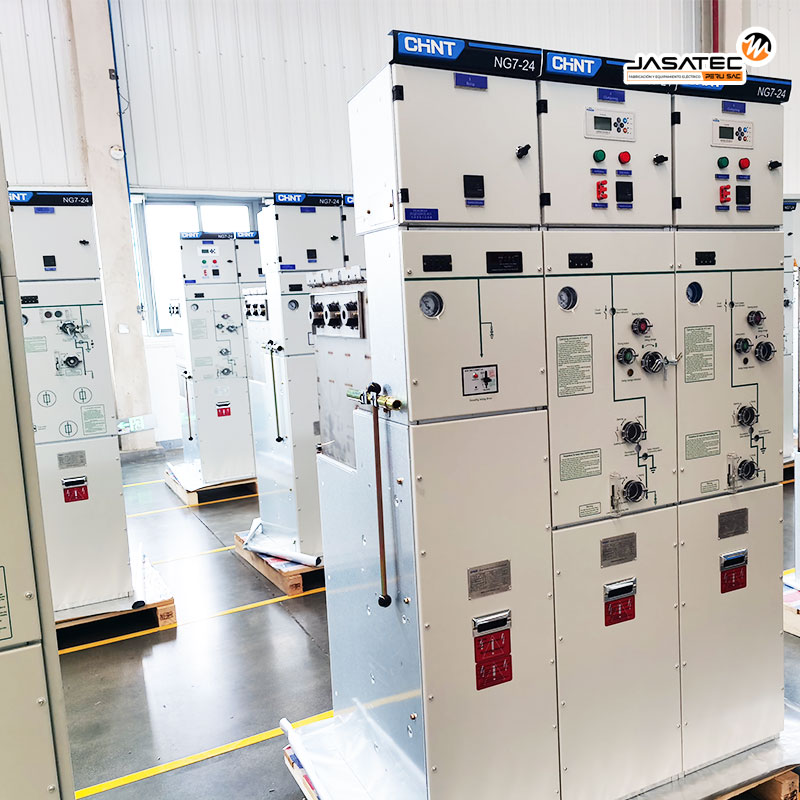

CELDAS DE DISTRIBUCIÓN CON AISLAMIENTO DE GAS SERIE NG7 – CELDAS GIS
(C-GIS)

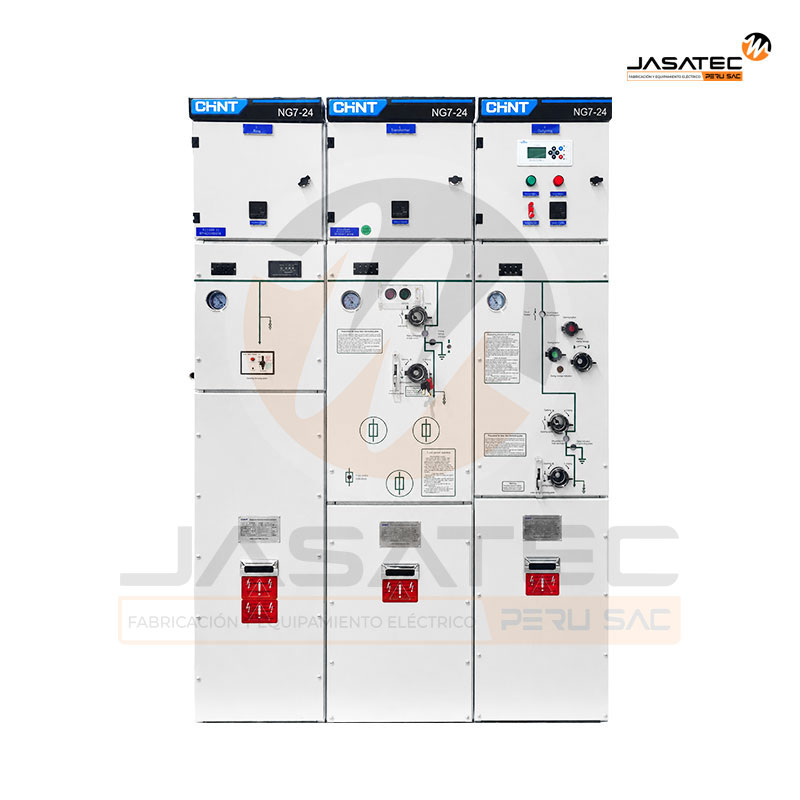

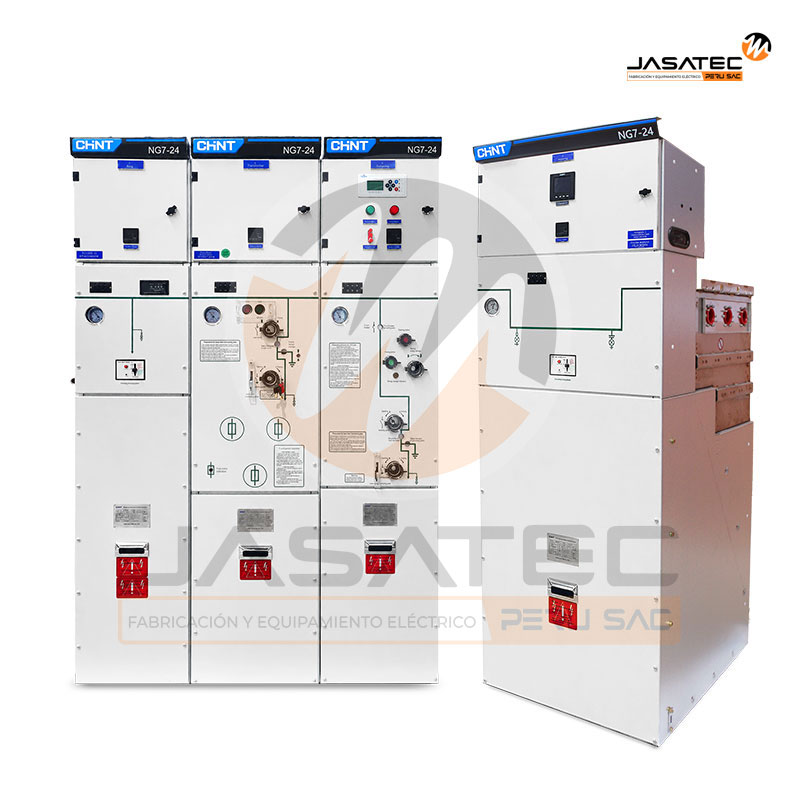

TIPOS DE CELDAS DISPONIBLES (EN STOCK)

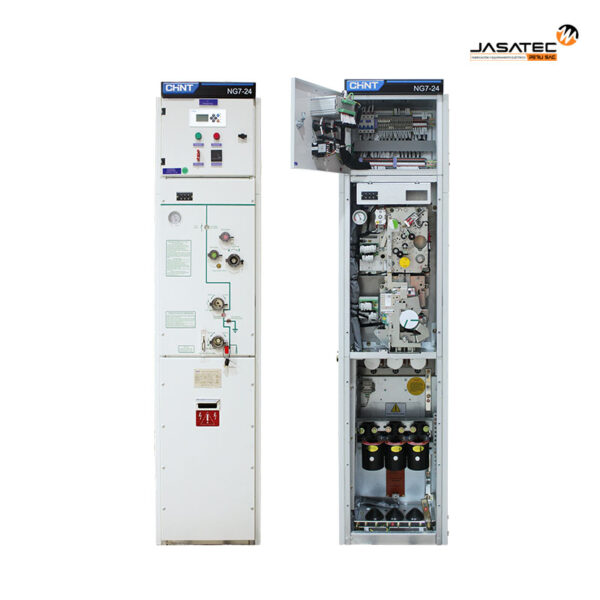

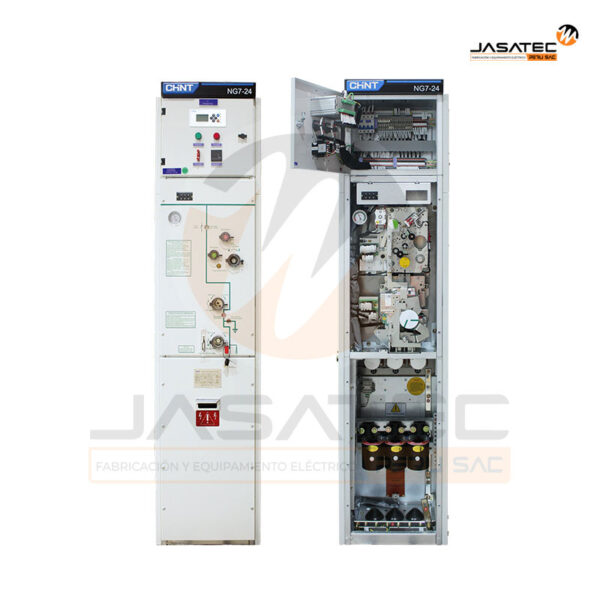

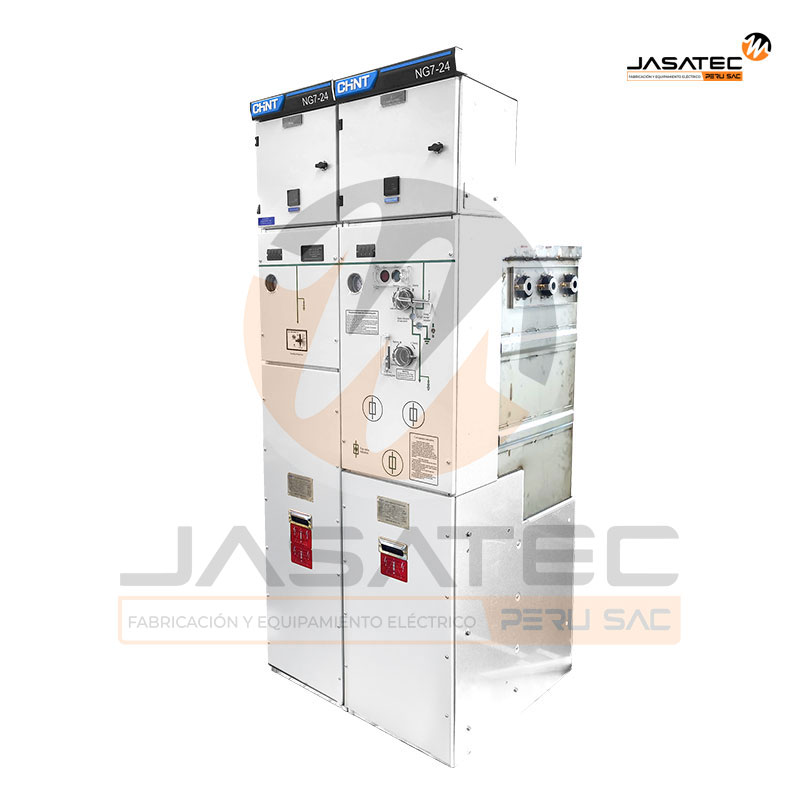

Celda con Interruptor en VacíoProtección de transformador distribución / alimentadores.
|
Celda con Seccionador FusibleProtección y maniobra de redes de distribución / alimentadores.
|
|||||||||||||||||||||||||
Celda de RemonteAplicación para acometida de cables y extensión de alimentadores / salidas.
|
Celda de MediciónDiseñada para medición y control eléctrico.
|

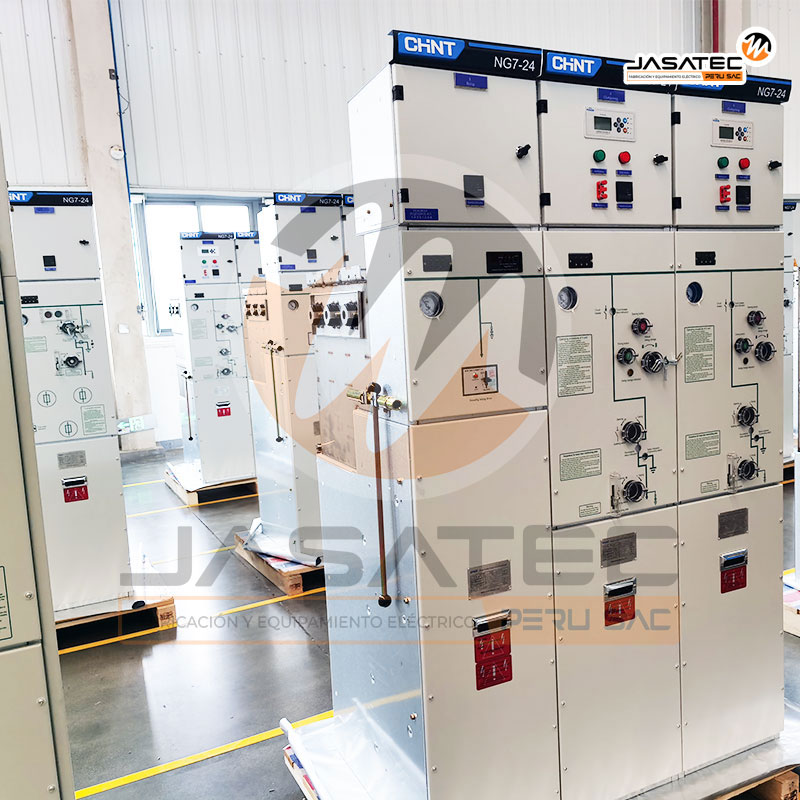

Innovación para Redes Urbanas
La serie NG7 de CHINT representa la nueva generación de cuadros eléctricos miniaturizados con aislamiento de gas (C-GIS),
desarrollada para responder a las altas exigencias de la urbanización moderna. Su diseño compacto y totalmente sellado la convierte en la
solución ideal para subestaciones secundarias, redes en anillo y terminales de usuario, garantizando un suministro estable incluso en
entornos complejos.
Ventajas Tecnológicas

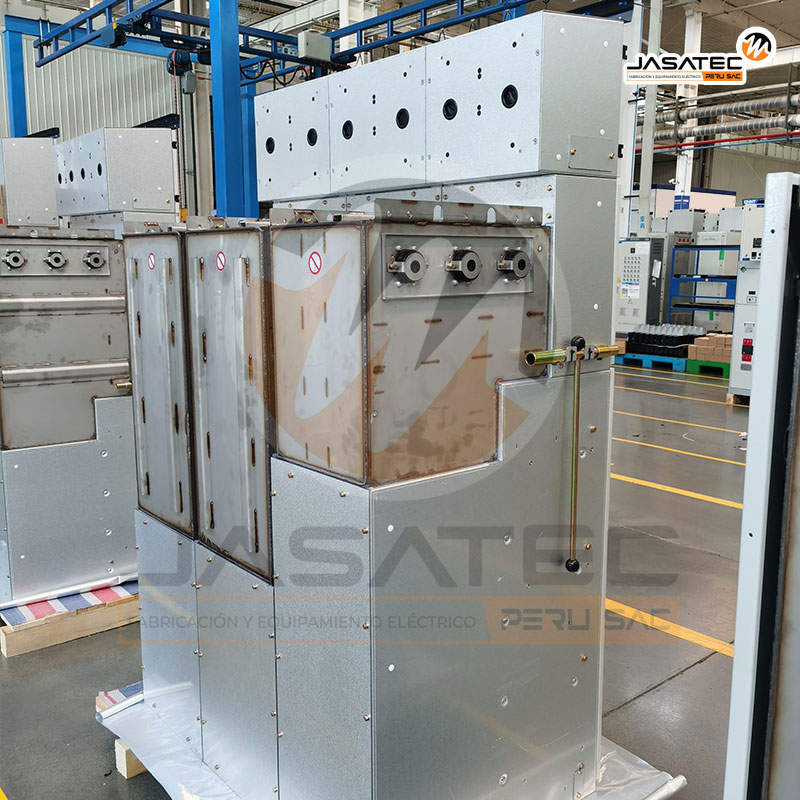

Sellado Hermético IP67

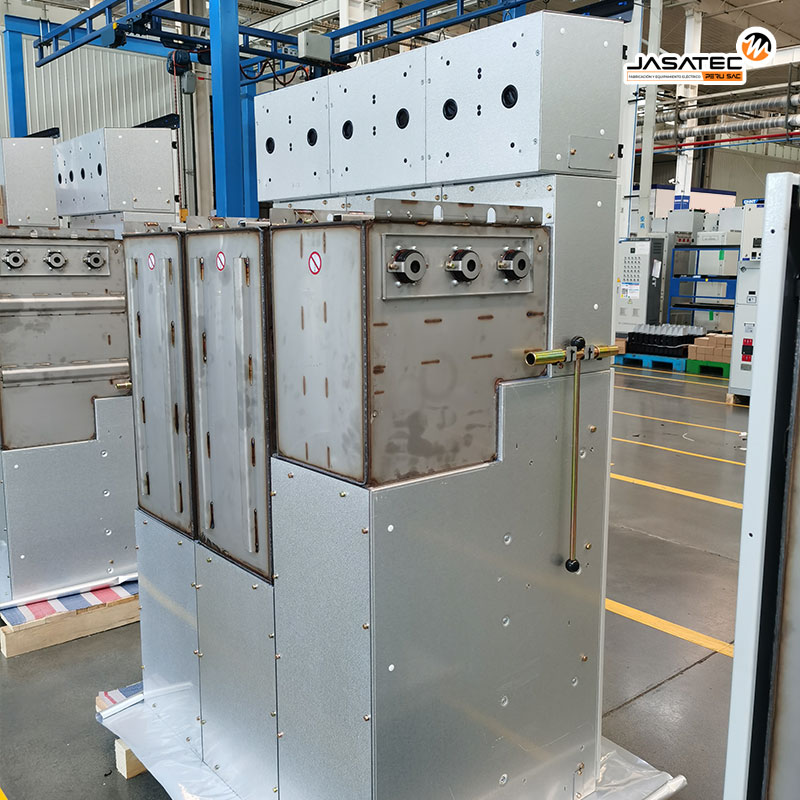

Partes activas alojadas en carcasa de acero inoxidable totalmente
sellada, protegida contra humedad, contaminación y gases corrosivos.
Partes activas alojadas en carcasa de acero inoxidable totalmente
sellada, protegida contra humedad, contaminación y gases corrosivos.
Modular y Expandible
Configuración flexible de 1 a 5 circuitos en una misma carcasa,
permitiendo ampliaciones futuras según necesidades del cliente.
Configuración flexible de 1 a 5 circuitos en una misma carcasa,
permitiendo ampliaciones futuras según necesidades del cliente.
Automatización Inteligente
Compatible con soluciones de automatización y monitoreo remoto para
control inteligente de redes eléctricas.
Compatible con soluciones de automatización y monitoreo remoto para
control inteligente de redes eléctricas.
Alta Resistencia Ambiental
Operación confiable hasta 5000 msnm, temperaturas de -25°C a +40°C y
resistencia sísmica hasta magnitud 8.
Operación confiable hasta 5000 msnm, temperaturas de -25°C a +40°C y
resistencia sísmica hasta magnitud 8.
Aplicación Ideal: Subestaciones compactas, minería, industria, zonas
urbanas densas y entornos con espacio limitado.
urbanas densas y entornos con espacio limitado.
DESCARGA LA FICHA TÉCNICA
ESPECIFICACIONES TÉCNICAS
CELDAS DE DISTRIBUCIÓN GIS (SF6) – SERIE NG7
Descripción General
| Parámetro | Detalle |
|---|---|
| Marca | CHINT |
| Modelo | NG7-12 / NG7-24 |
| Tecnología | Aislamiento en Gas SF6 (C-GIS) |
| Diseño | Modular, carcasa de acero inoxidable sellada |
| Aplicación | Redes de anillo, subestaciones secundarias, distribución urbana |
| Configuraciones | F (No extensible), K (Extensible), D (Caja derivación) |
Parámetros Eléctricos Nominales
| Parámetro | Especificación |
|---|---|
| Tensión Nominal | 12 kV / 24 kV |
| Frecuencia | 50 / 60 Hz |
| Corriente Nominal (Barras) | 630 A (Estándar) / 1250 A (Modelo V) |
| Corriente de Ruptura (Carga) | 630 A (Modelos F) |
| Corriente de Corte (Cortocircuito) | 20 kA / 25 kA (Según modelo) |
| Corriente Soportada (Pico) | 50 kA / 63 kA |
| Corriente Soportada (Corta duración) | 20 kA / 25 kA (4 segundos) |
Niveles de Aislamiento y Rigidez Dieléctrica
| Tipo de Prueba | Fase a Tierra / Fase a Fase | Entre Contactos Abiertos |
|---|---|---|
| Tensión a Frecuencia Industrial (1 min) | 42 kV / 65 kV | 48 kV / 79 kV |
| Tensión al Impulso Tipo Rayo (BIL) | 75 kV / 125 kV | 85 kV / 145 kV |
| Tensión de Ensayo Dieléctrico | 24 kV | |
Sistema de Gas SF6 y Mecánica
| Parámetro | Valor |
|---|---|
| Presión Nominal de Gas (20°C) | 0.04 MPa |
| Presión Mínima Funcional | 0.02 MPa |
| Tasa de Fuga Anual | ≤ 0.01% / año |
| Grado de Protección (Tanque) | IP67 (Sellado hermético) |
| Grado de Protección (Carcasa) | IP4X |
| Vida Mecánica (Interruptor Carga) | 5000 operaciones |
| Vida Mecánica (Disyuntor/V) | 10000 operaciones |
Condiciones Ambientales de Operación
| Condición | Límite |
|---|---|
| Temperatura Ambiente | Máx: +40°C / Mín: -25°C (Promedio 24h ≤ 35°C) |
| Altitud | ≤ 5000 m |
| Humedad Relativa | Diaria ≤ 95% / Mensual ≤ 90% |
| Entorno de Instalación | Sin gases explosivos/corrosivos, Contaminación Clase III |
| Resistencia Sísmica | Magnitud 8 |
Normas de Cumplimiento
| Norma | Descripción |
|---|---|
| IEC 62271-200 | Aparamenta bajo envolvente metálica (1-52 kV) |
| IEC 62271-100 | Disyuntores de CA de alta tensión |
| GB/T 3906 / GB/T 4208 | Grados de protección IP y distribución |
| GB/T 11023 | Pruebas de hermeticidad de gas SF6 |
