La Celda tipo NG7 – V (Interruptor) es la solución ideal para la protección robusta de transformadores de distribución y alimentadores en altitudes de hasta 4000 m.s.n.m. Destaca por su alta durabilidad ante cortocircuitos, integrando un interruptor automático en vacío con una endurancia mecánica de 10,000 operaciones y un seccionador de puesta a tierra. Su operación es manual con una bobina de disparo de 24Vcc, y automatiza la seguridad del sistema mediante un relé de protección inteligente FS-R210E y tres transformadores de corriente.
Compartir en redes:
CELDAS DE DISTRIBUCIÓN CON AISLAMIENTO DE GAS SERIE NG7 – CELDAS GIS
(C-GIS)

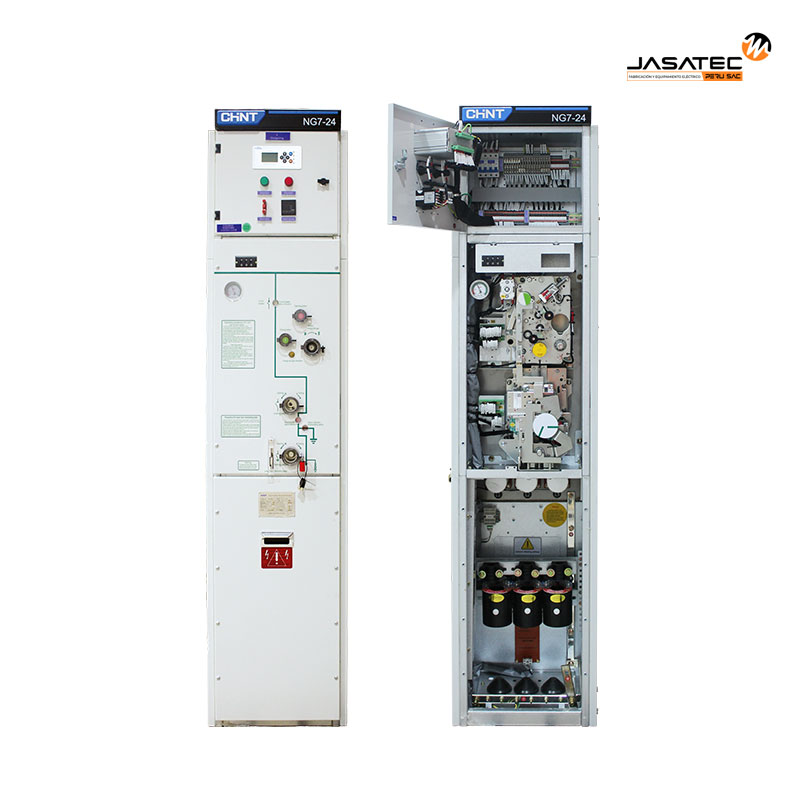

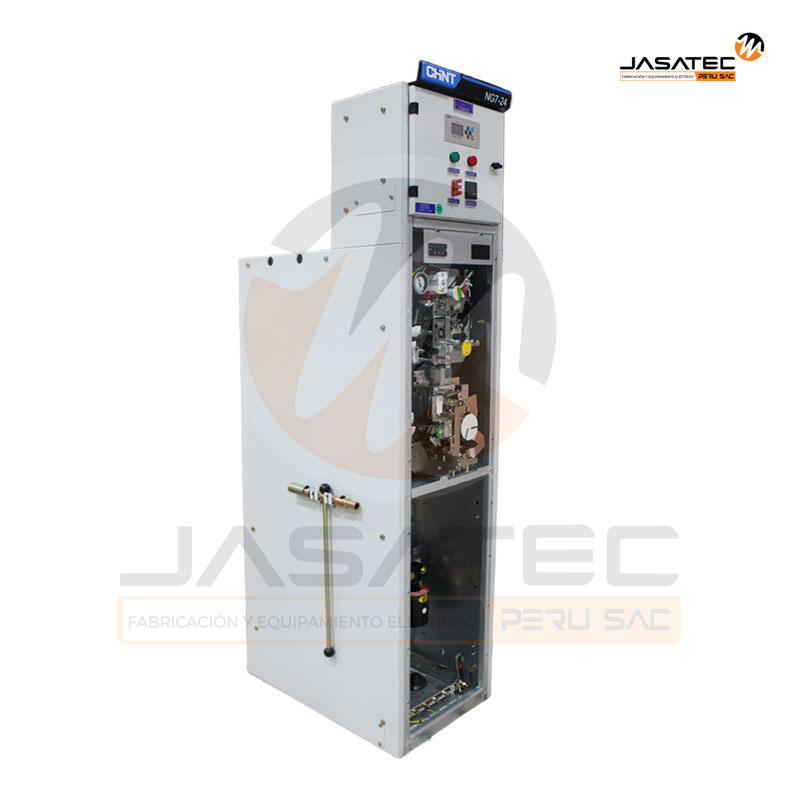

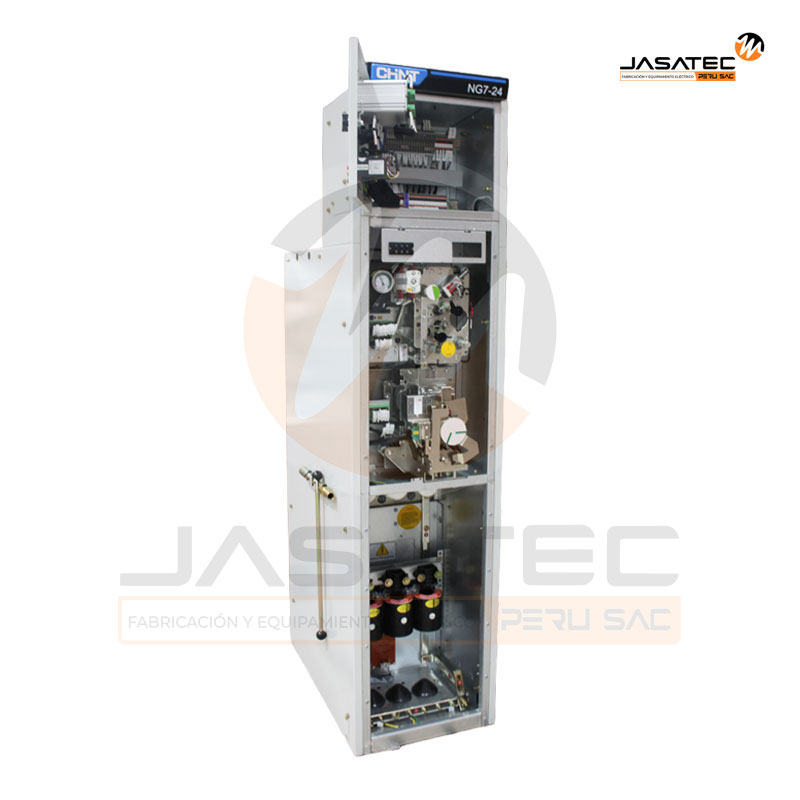

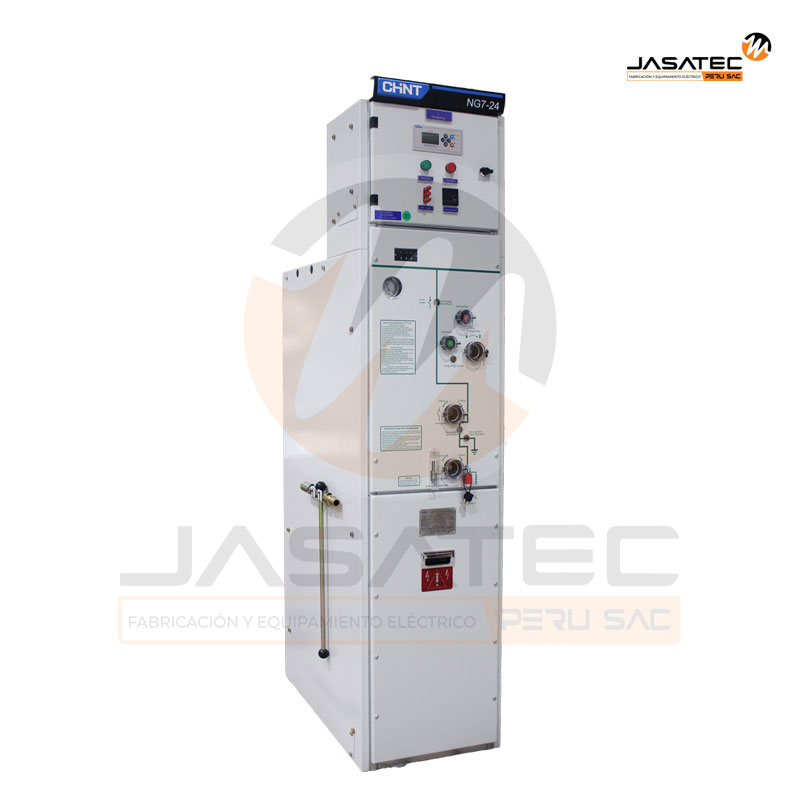

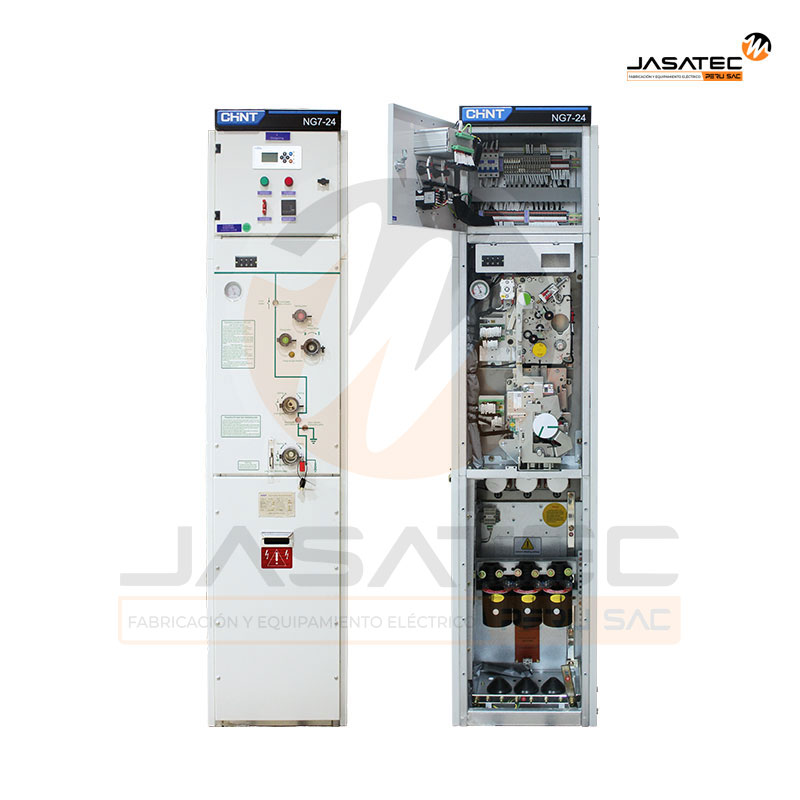

Celda con Interruptor – Modelo NG7-V
|

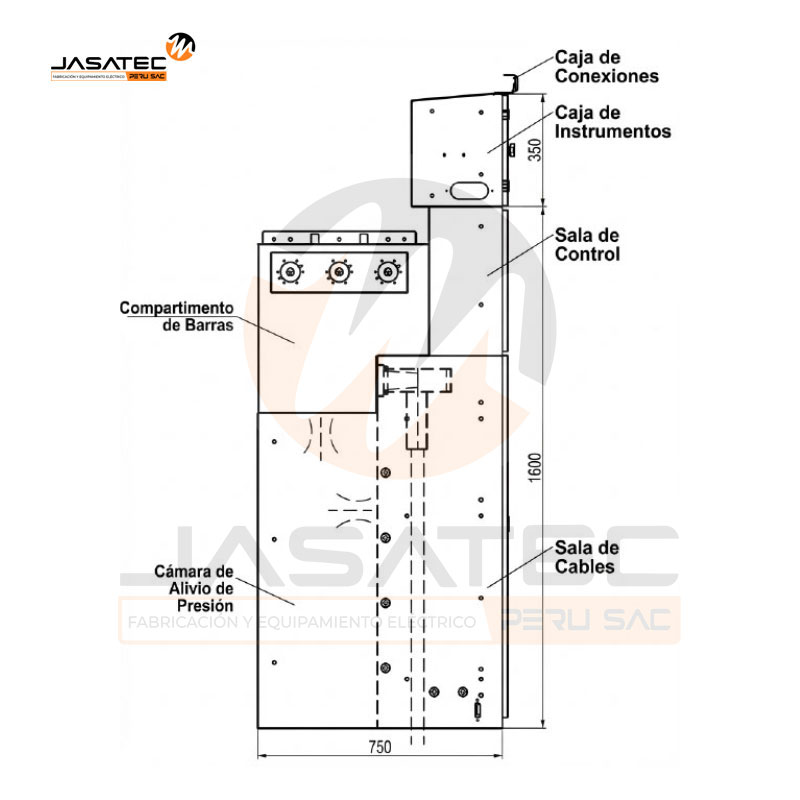

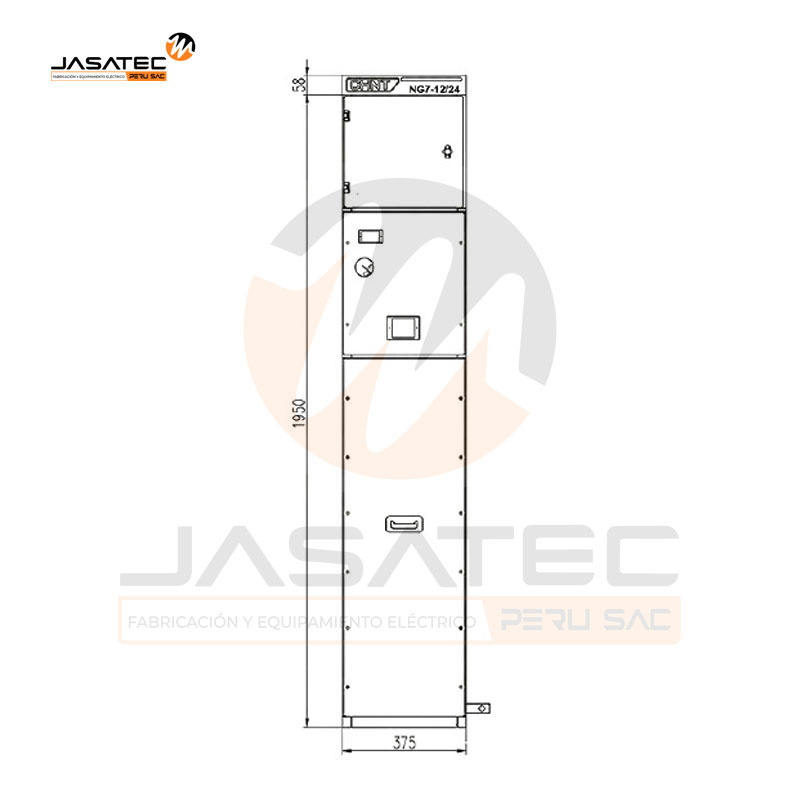

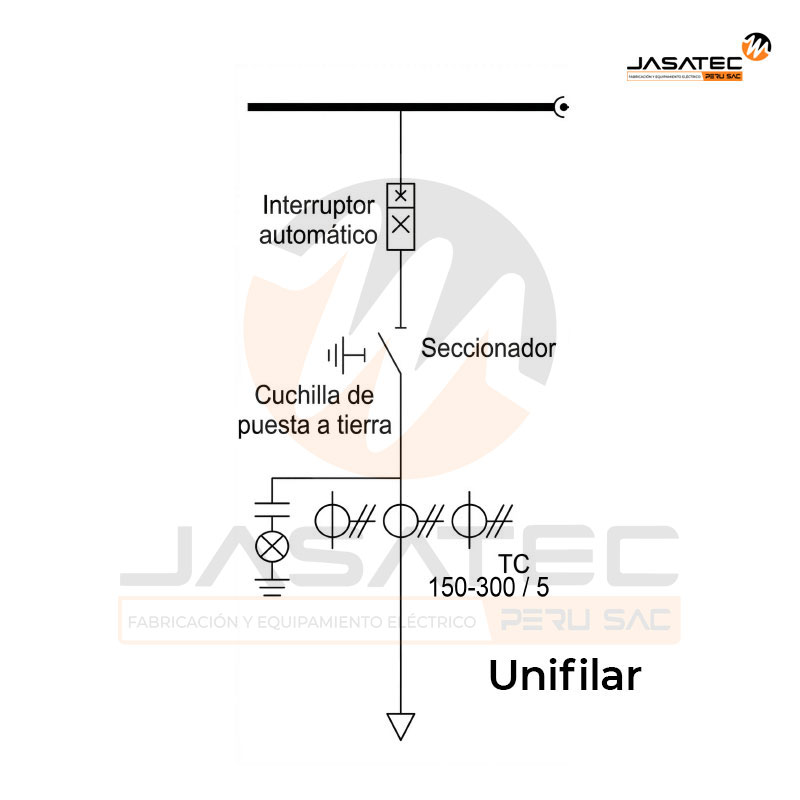

| Dimensiones 420x750x(1600+350+58) |
| Altitud ≤ 1000/4000 msnm |
| Alimentación Auxiliar 220Vac / 24Vcc |
| Operación: Manual + Bobina de disparo 24Vcc |
| Endurancia mecánica interruptor 10000 / seccionador 3000 |
| 01 Interruptor en vacío 24kV 630A, 20kA/3s |
| 01 Seccionador 630A – 20kA/3s |
| 01 Seccionador de tierra 630A |
| 01 Rele de protección FS-R210E |
| 03 CT, LDZC-20 / 100-300/5A 5P20 2.5VA |
| 01 Controlador Temp. y Humedad WSD-6 |
| 01 Bobina de disparo 24Vcc |
| 01 Detector de tensión DXN-24/T |
La serie NG7 de CHINT representa la nueva generación de cuadros eléctricos miniaturizados con aislamiento de gas (C-GIS),
desarrollada para responder a las altas exigencias de la urbanización moderna. Su diseño compacto y totalmente sellado la convierte en la
solución ideal para subestaciones secundarias, redes en anillo y terminales de usuario, garantizando un suministro estable incluso en
entornos complejos.
Sellado Hermético IP67
Partes activas alojadas en carcasa de acero inoxidable totalmente
sellada, protegida contra humedad, contaminación y gases corrosivos.
Modular y Expandible
Configuración flexible de 1 a 5 circuitos en una misma carcasa,
permitiendo ampliaciones futuras según necesidades del cliente.
Automatización Inteligente
Compatible con soluciones de automatización y monitoreo remoto para
control inteligente de redes eléctricas.
Alta Resistencia Ambiental
Operación confiable hasta 5000 msnm, temperaturas de -25°C a +40°C y
resistencia sísmica hasta magnitud 8.
Aplicación Ideal: Subestaciones compactas, minería, industria, zonas
urbanas densas y entornos con espacio limitado.
ESPECIFICACIONES TÉCNICAS CELDA INTERRUPTOR MODELO NG7 – 24 – V
| Nombre | Unidad | NG7 – 24 – V | ||
|---|---|---|---|---|
| Tensión nominal | kV | 12/24 | ||
| Frecuencia nominal | Hz | 50/60 | ||
| Corriente nominal | A | 630/1250 | ||
| Tensión de ensayo dieléctrico | kV | 24 | ||
| Tensión máxima de servicio | kV | 27 | ||
| Nivel de aislamiento nominal | Tensión soportada a frecuencia industrial de 1 min | Tensión soportada a frecuencia industrial (fase a fase y fase a tierra) | kV | 42/65 |
| Tensión soportada a frecuencia industrial (entre cortes) | 48/79 | |||
| Tensión soportada a frecuencia industrial (circuitos de control y auxiliares) | 2/2 | |||
| Tensión soportada al impulso tipo rayo (pico) | Tensión soportada al impulso tipo rayo (fase a fase y fase a tierra) | 75/125 | ||
| Tensión soportada al impulso tipo rayo (entre cortes) | 85/145 | |||
| Resistencia nominal de corta duración actual | Circuito principal / 4s | kA | 20/25 | |
| Circuito de puesta a tierra / 4s | 20/25 | |||
| Circuito de conexión a tierra /4s | 17,4/21,7 | |||
| Corriente máxima soportada nominal | Circuito principal | kA | 50/63 | |
| Circuito de puesta a tierra | 43,5/54,5 | |||
| Corriente nominal de cierre en cortocircuito | kA | 50/63 | ||
| Corriente nominal de corte en cortocircuito | kA | 20/25 | ||
| Corriente de transferencia nominal | A | — | ||
| Corriente de ruptura de carga activa nominal | A | — | ||
| Corriente nominal de ruptura en bucle cerrado | A | — | ||
| Corriente nominal de ruptura de carga del cable | A | — | ||
| Vida mecánica | Interruptor de carga / Interruptor de puesta a tierra | Tiempo | 10000 | |
| Seccionadores / Interruptor de puesta a tierra | 3000 | |||
| Gas SF6 (valor relativo de 20 ) | Tensión de inflado nominal | MPa | 0,04 | |
| Presión horizontal funcional mínima | 0,02 | |||
| Grado de protección | Caja sellada | IP67 | ||
| Caja de distribución | IP4X | |||
| Tasa relativa anual de fuga de gas | %/A | ≤0,01 | ||
